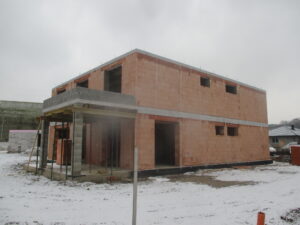

Hrubá stavba

Stavebné postupy HRUBÁ STAVBA

Dôležité je vedieť, že to, čo hrubá stavba obsahuje.  Všeobecne platí, že sa jedná o stavbu v takom rozsahu, aby do nej nepršalo cez strechu, kedy je stavba stabilná a dokáže čeliť poveternostným podmienkam.

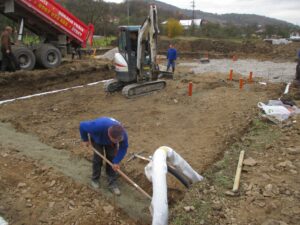

Zakladanie stavby I. ( klasické základy ):

• Je potrebné aby klient mal vopred vytýčený a vykolíkovaný pozemok, upravenú a vykosenú plochu

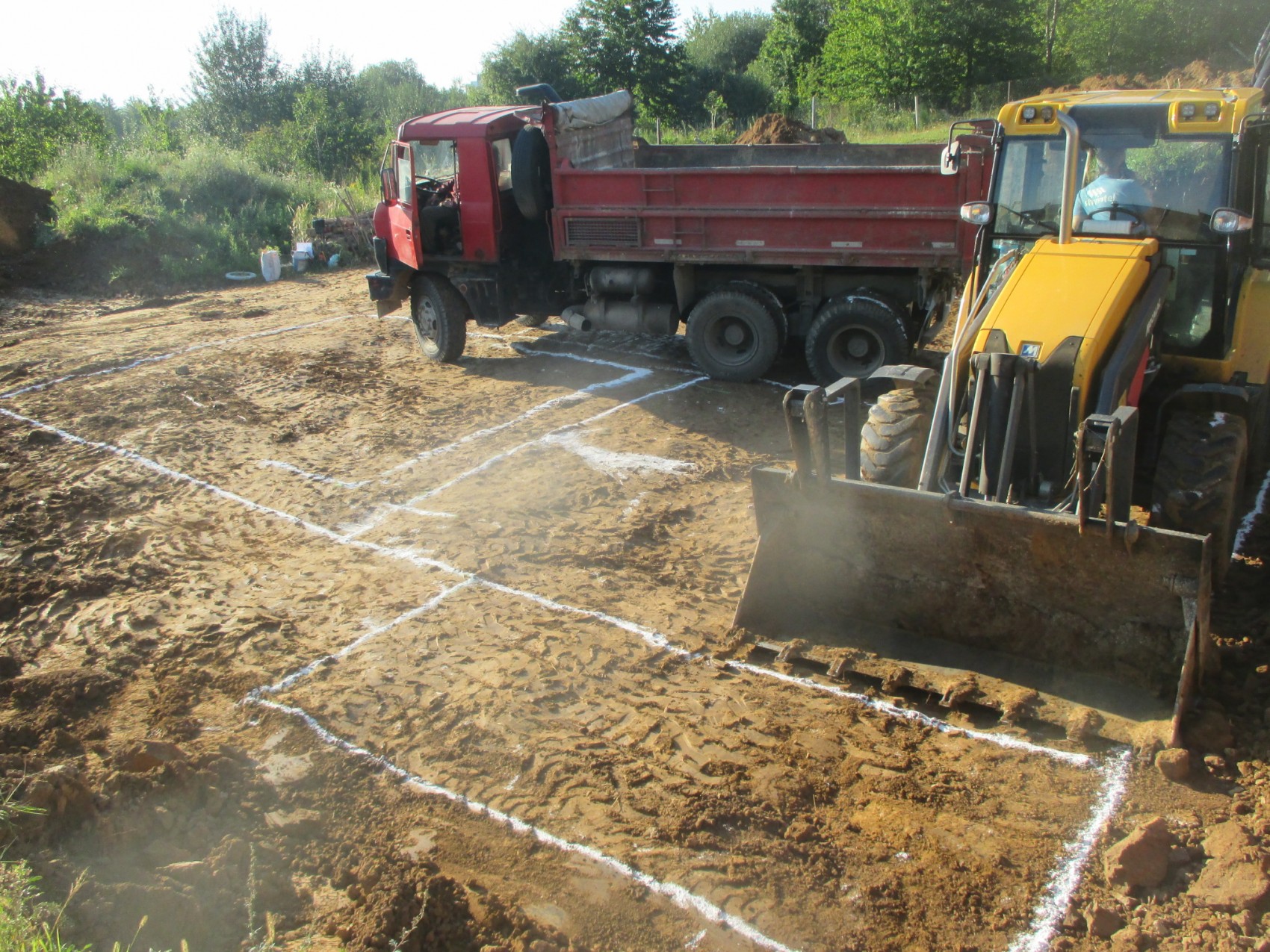

• Zhotoviteľ zameria a vyznačí umiestnenie stavby podľa projektového situačného plánu
• Výkop základových pásov pre obvodové murivo, nosné murivo, terasové základy, komínovú pätku, rozmery podľa projektovej dokumentácie ( ˝ ďalej len PD ˝ )
• Štrková drť fr. 0-63 pod základové pásy po celej dĺžke, hrúbka cca 10 cm

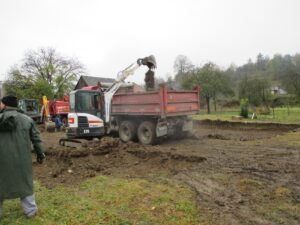

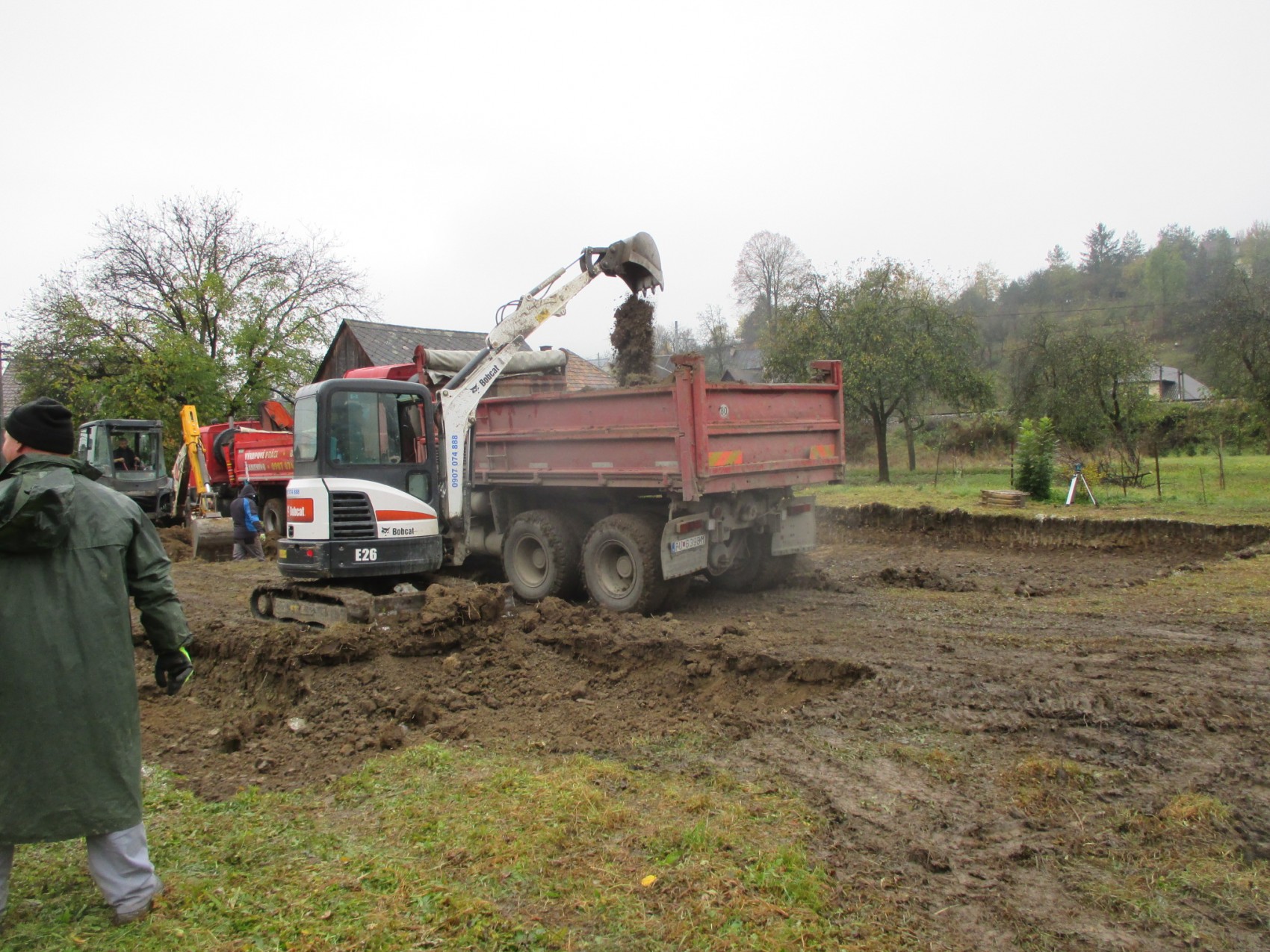

• Vyťažená zemina ostáva na pozemku investora, v krajnom prípade sa odváža na dohodnuté miesto. Nákladná doprava, preprava zeminy – presun hmôt v rámci pozemku
• Realizácia uzemnenia stavby ( pásovina so svorkami ) s prípravou pre napojenie na strešný bleskozvod

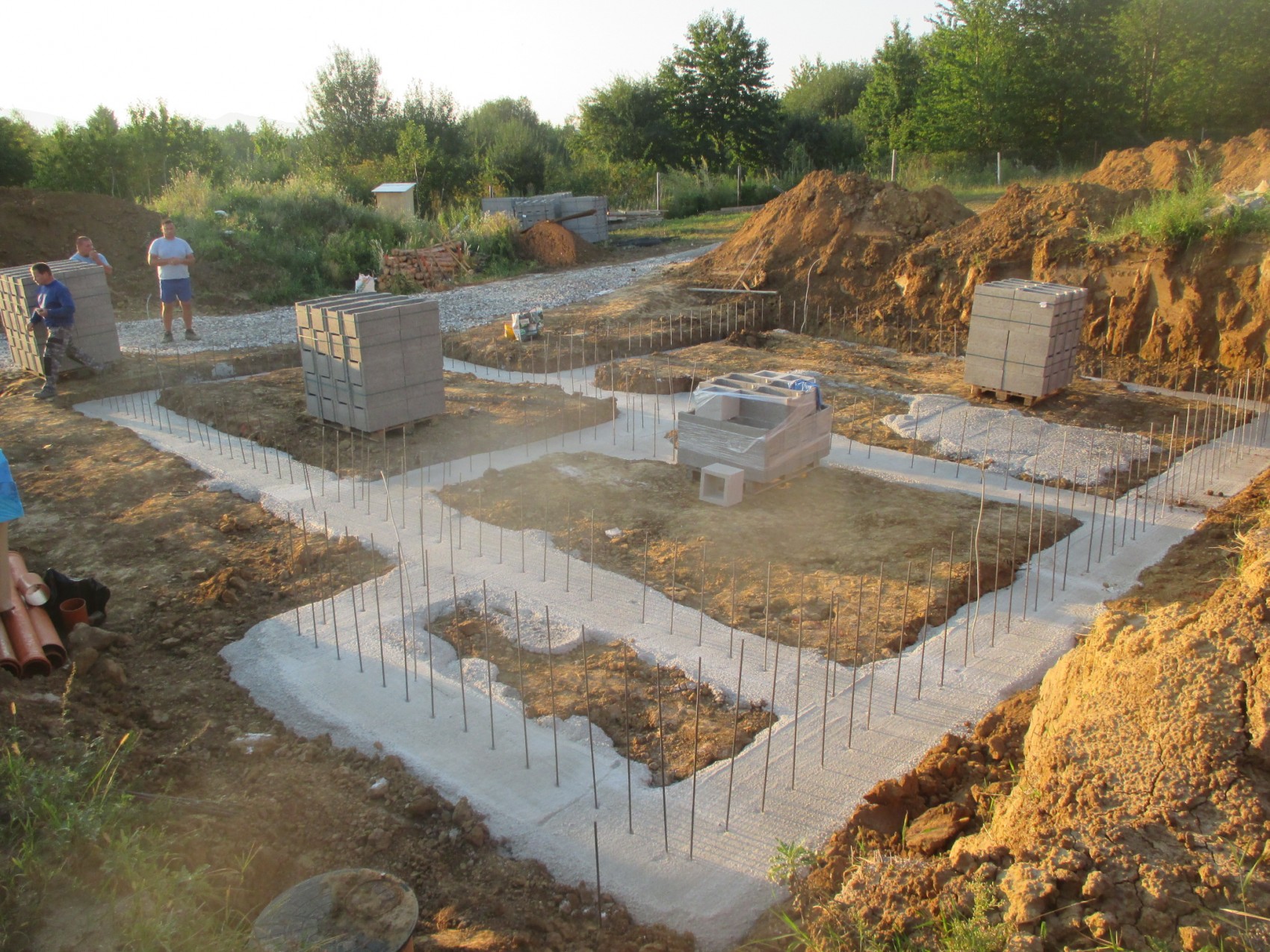

• Betonáž základových pásov, použitý betón C16/20-C20/25, železná zvislá výstuž Roxor R10/12 každých 0,5 bm

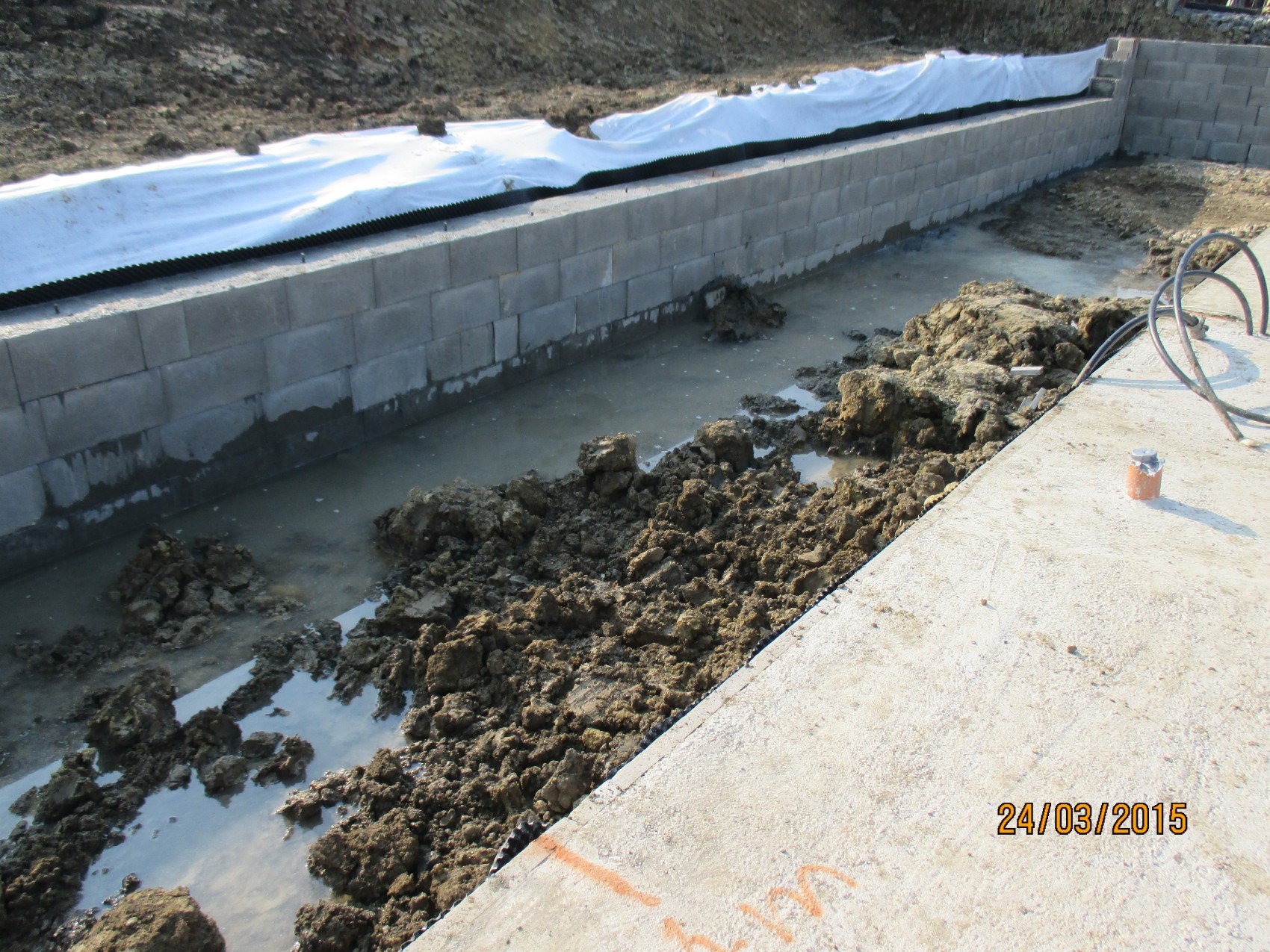

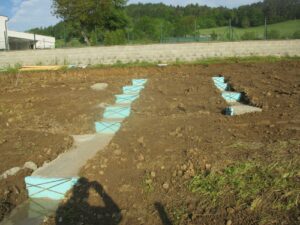

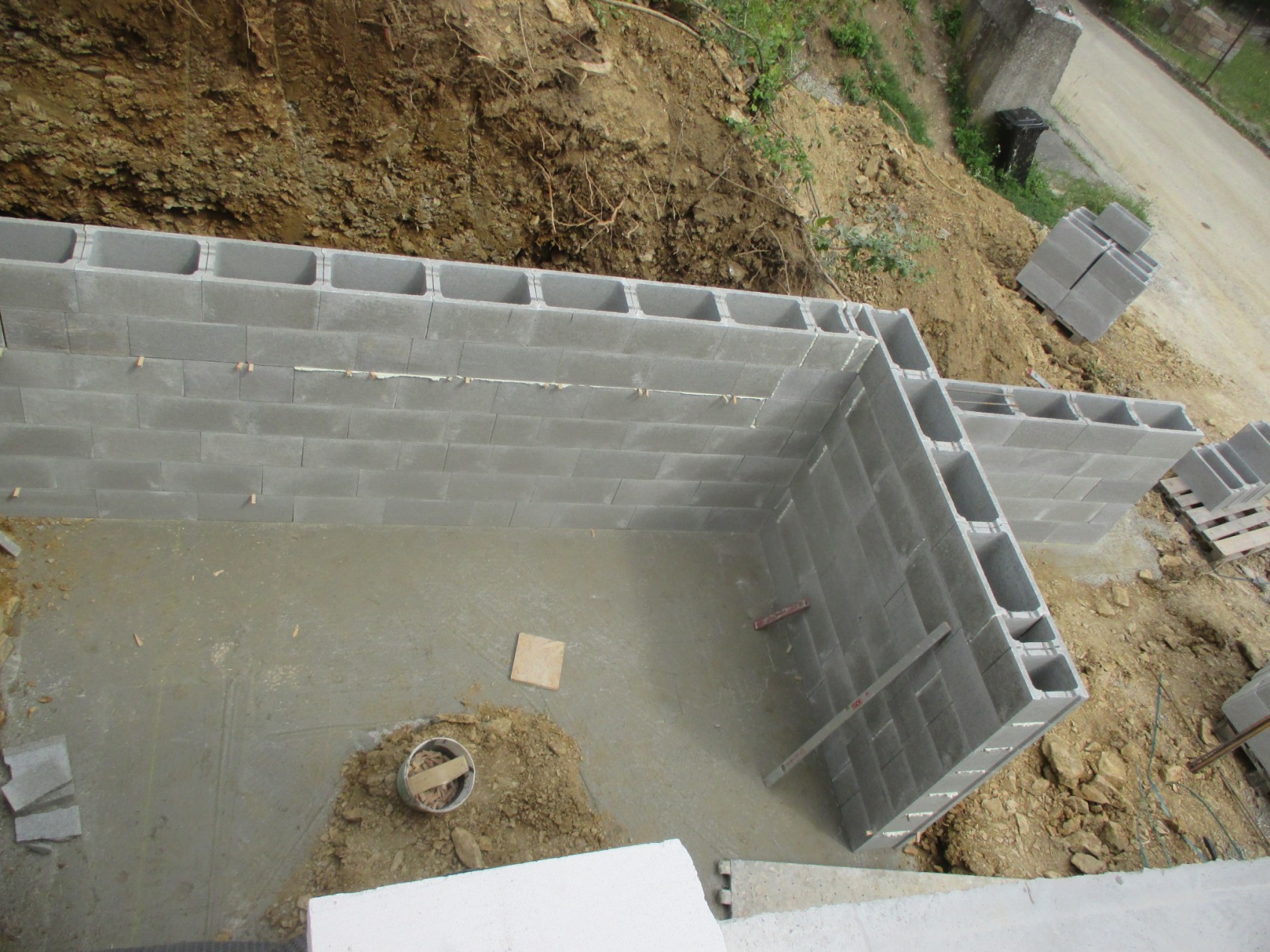

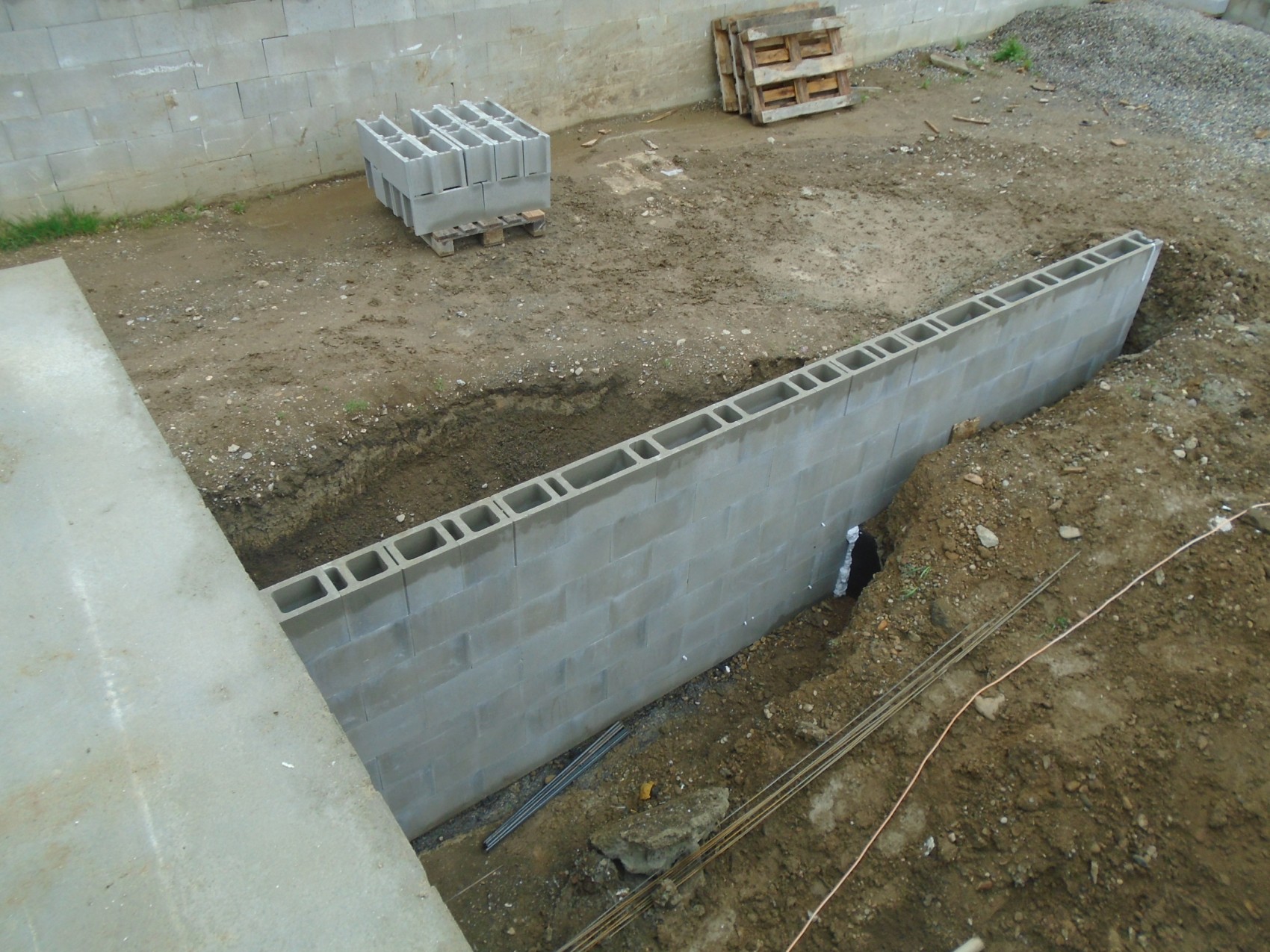

• Zhotovenie základovej steny po celom obvode a pre nosné murivo vo výške podľa PD, tvárnice DT30/40 s vodorovnou aj zvislou výstužou Roxor R10/12 vo dvoch radách. Pre terasovú a vchodovú plochu sa používajú na realizáciu základovej steny tvárnice DT20/30
• Betonáž DT tvárnic, použitý betón C16/20-C20/25, železná zvislá výstuž Roxor R10/12 každých 0,5 bm

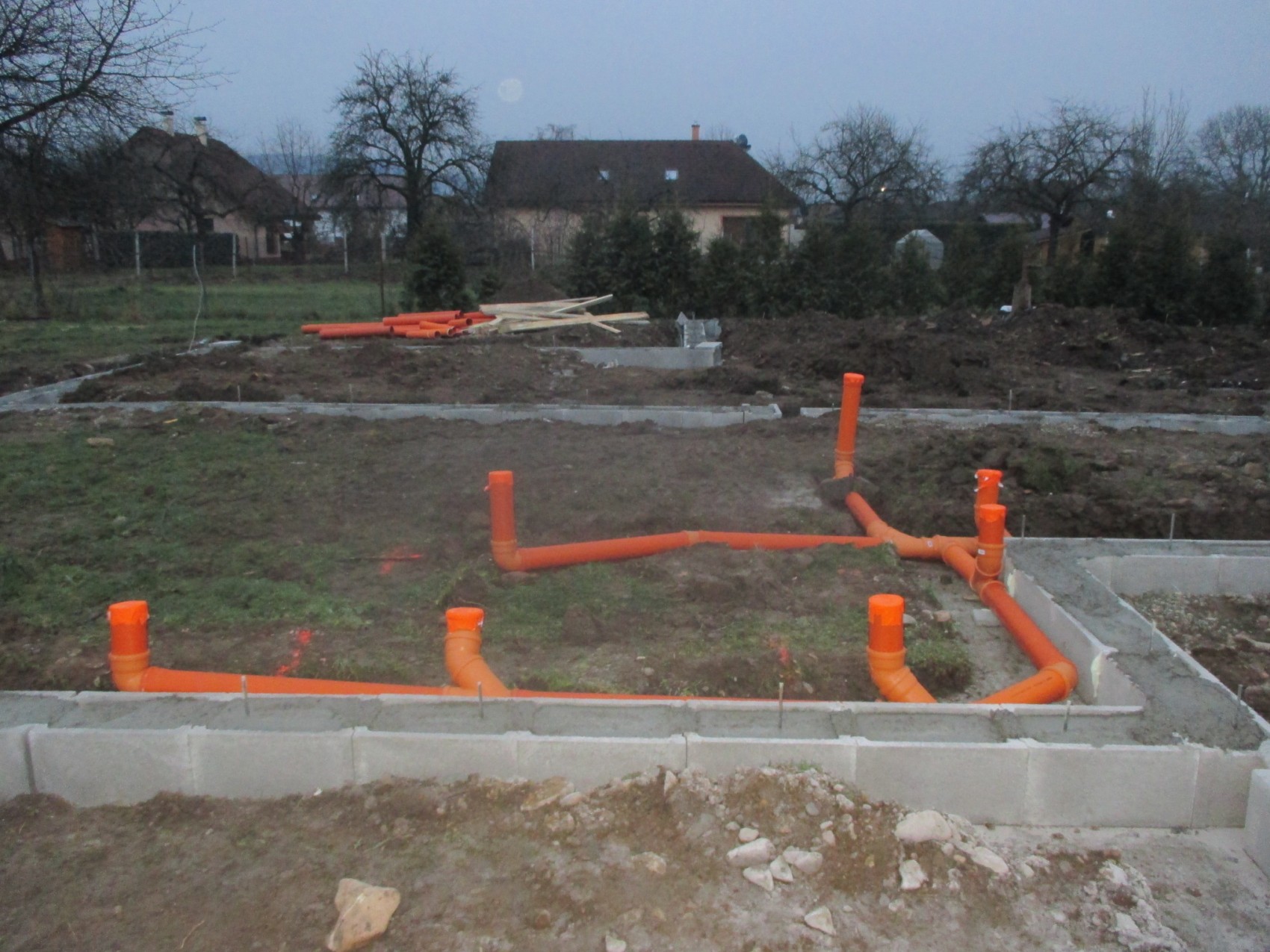

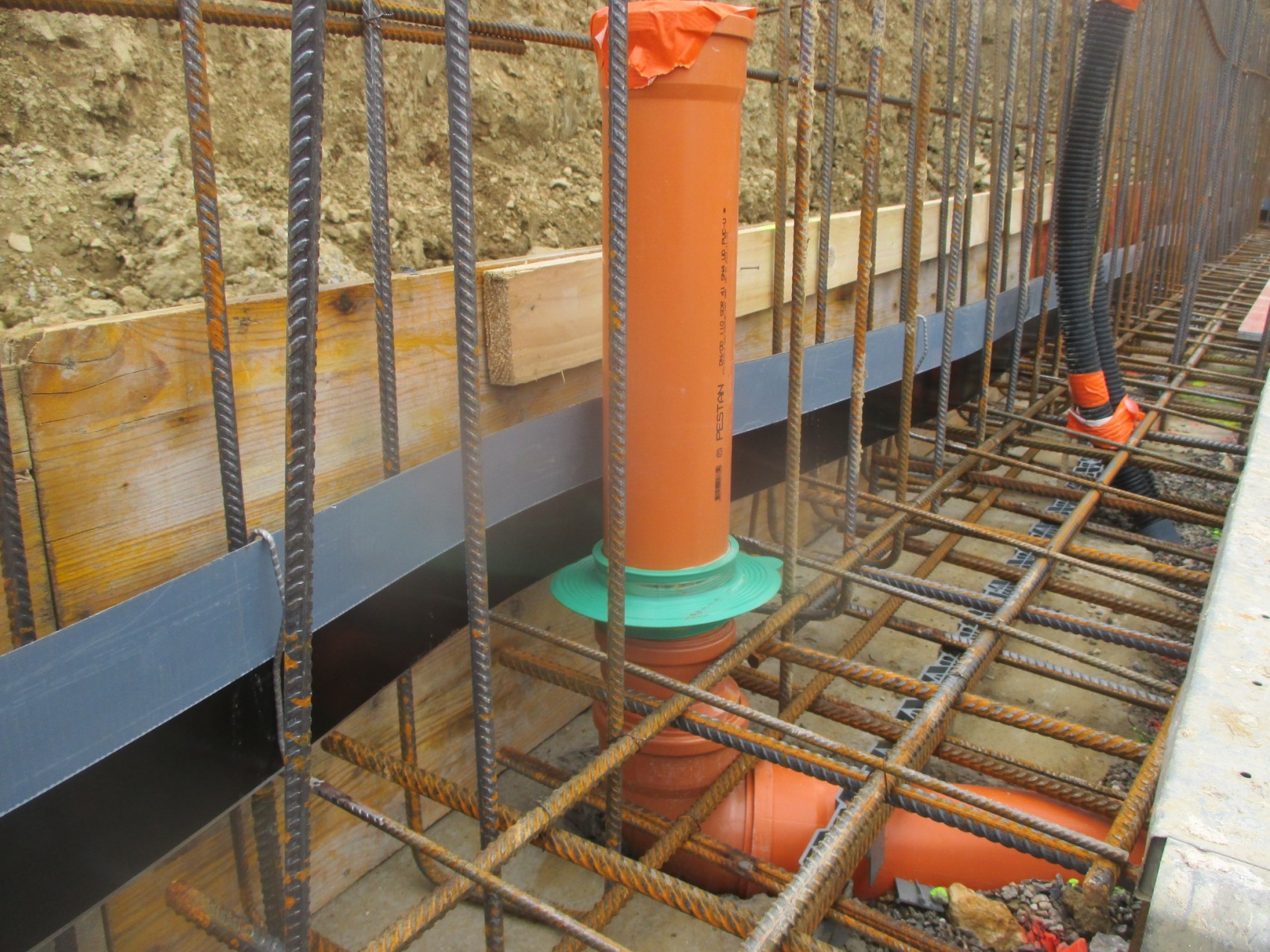

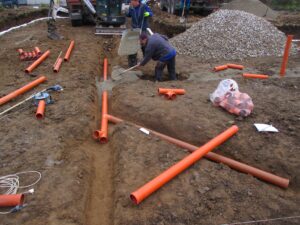

• Realizácia kanalizačných potrubí s priemerom 125 mm s vyústením 1 m od stavby, Súčasťou dodavky je elektrická chránička a certifikované vodovodné prívodové hadice PE32 taktiež v chráničkách ( 1x pre pripojenie sa na miestny vodovod a 1x pre budúce možné napojenie na studňu )

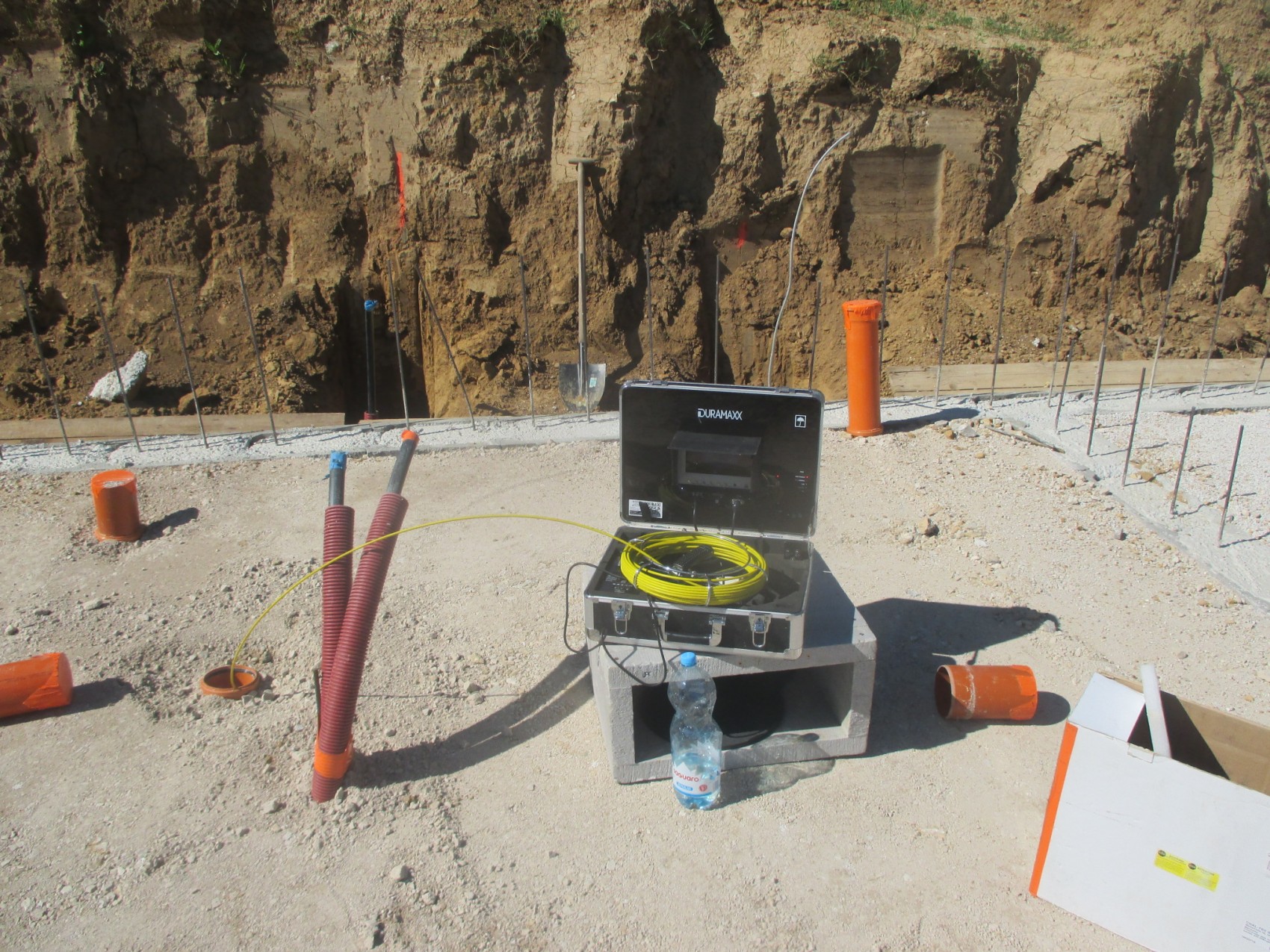

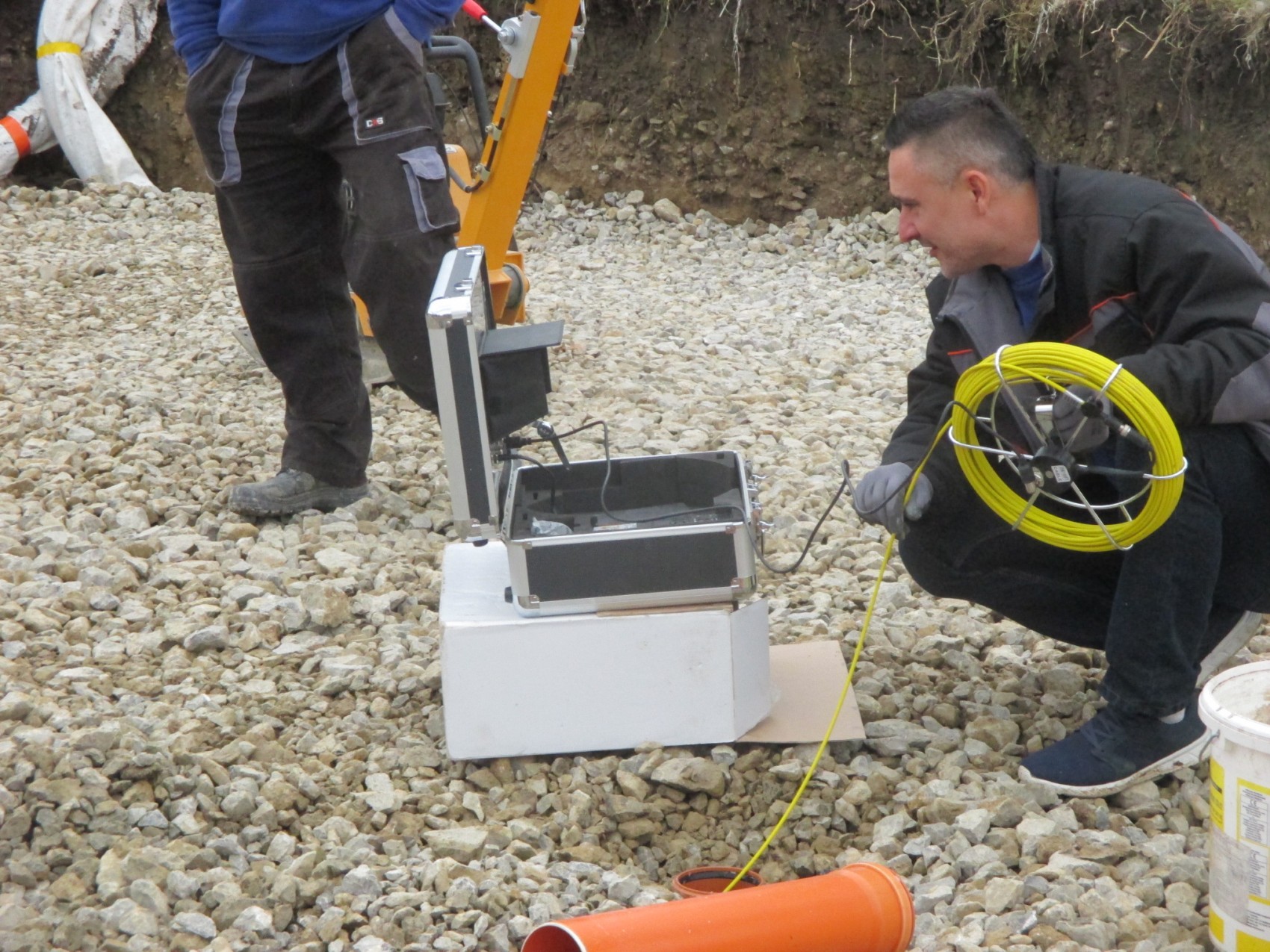

• Kontrola kanalizačných spojov a spádovania mini kamerou

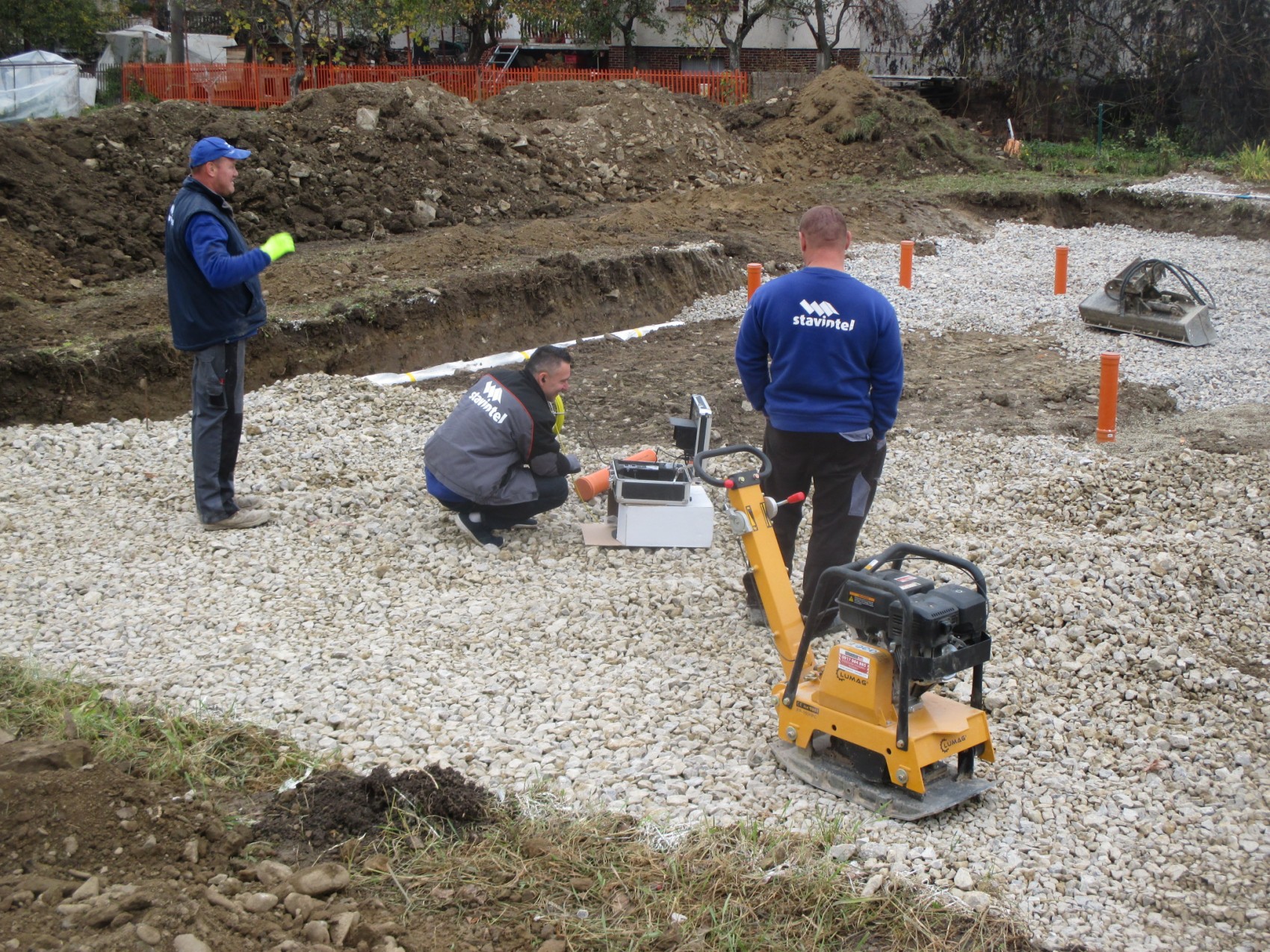

• Výplň a hutnenie základového jadra ( zemina, recyklovaná stavebná suť, kamenivo fr. 0-63). Štrková drť pod základovú dosku 20-25 cm frk. 0-63, celoplošné mechanické rozhrnutie a zhutnenie
• Zvislé zateplenie základovej steny ( podľa aktuálnej výšky ) minimálne však do výšky 60 cm XPS Styrodur hr. 100 mm ( prípadne podľa PD aj hrúbka 150 mm )

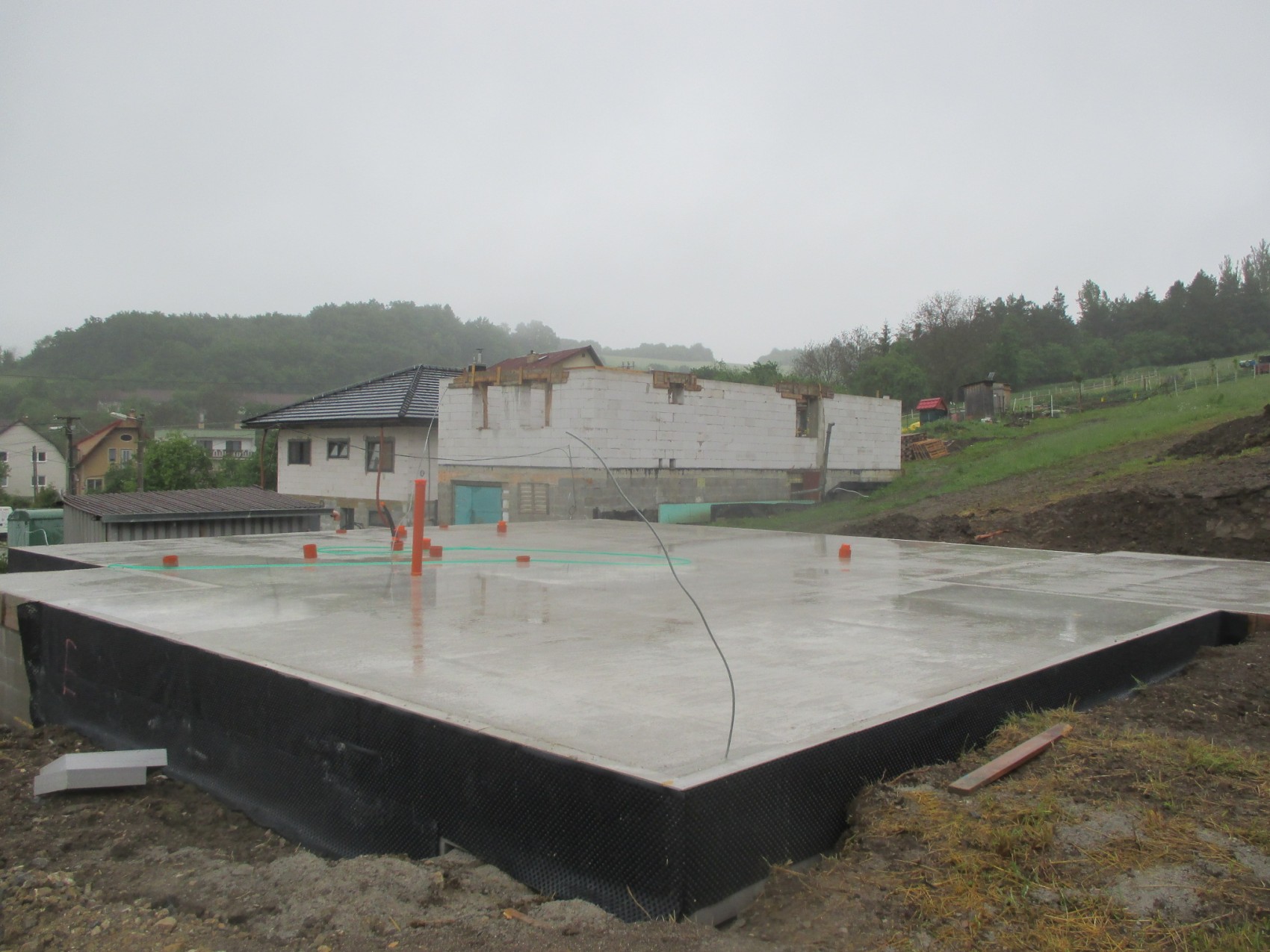

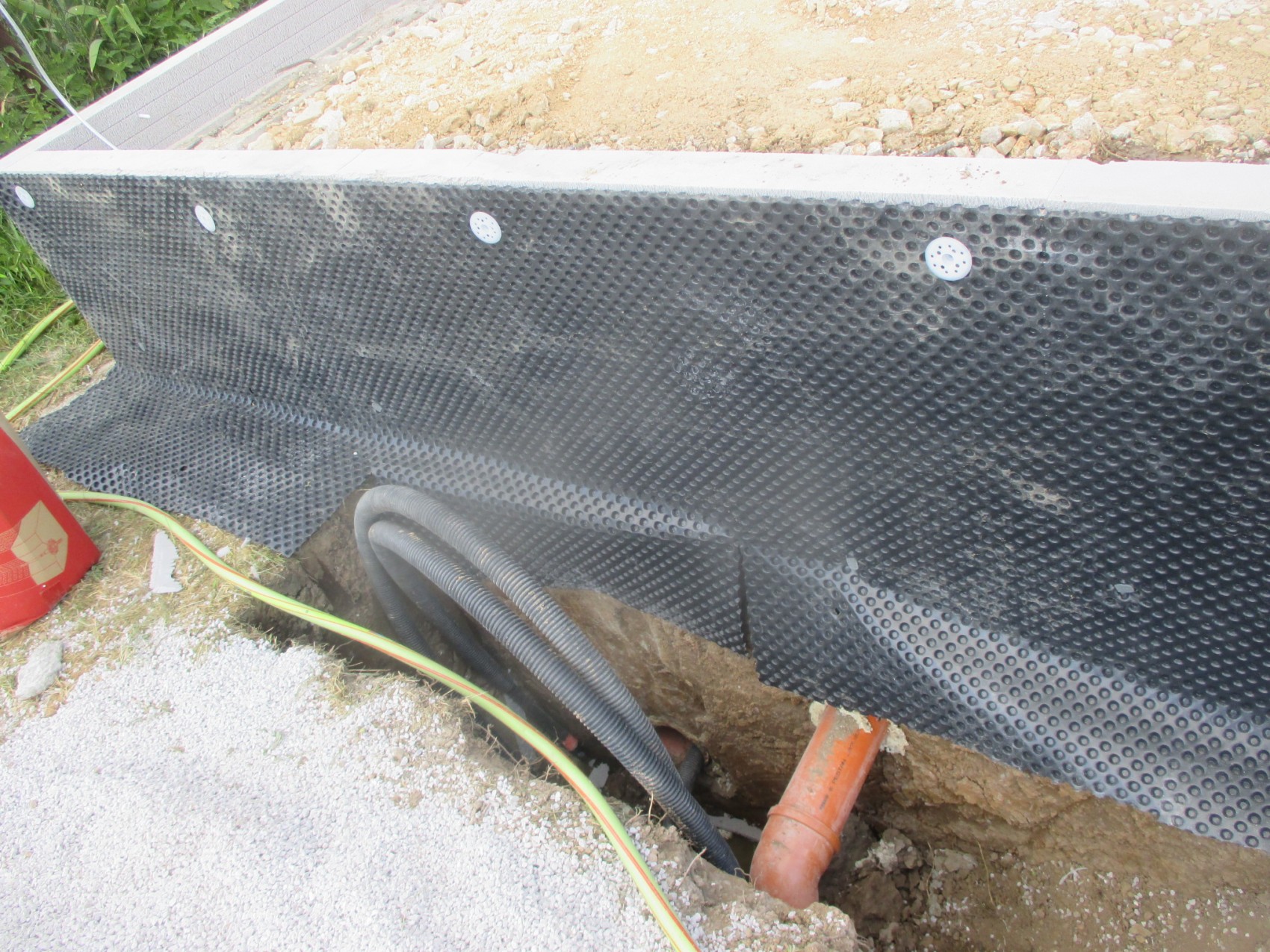

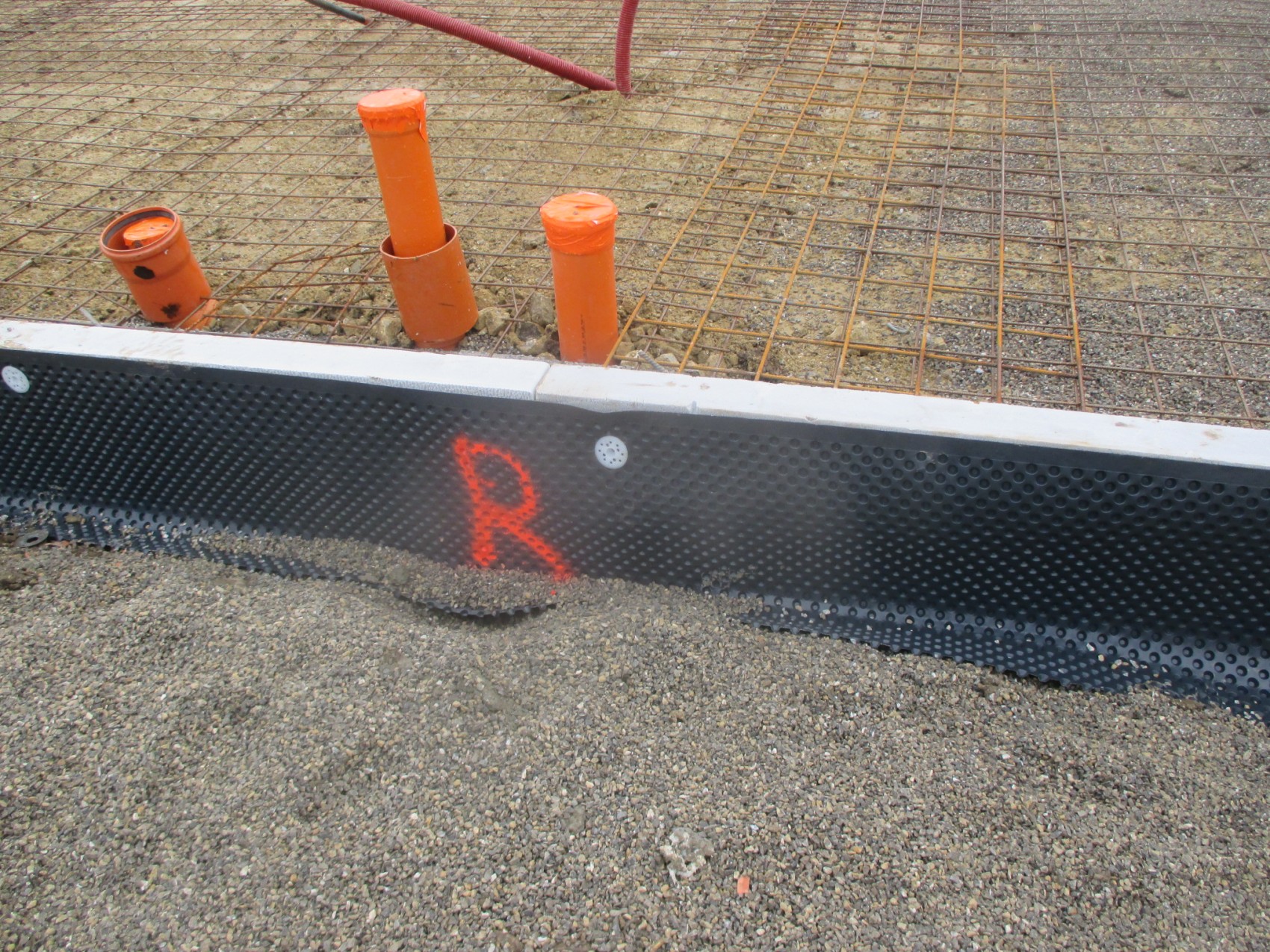

• Hydroizolačná ochrana zvislej základovej steny NED Fólia hydroizolačná Teraplast s kotvením

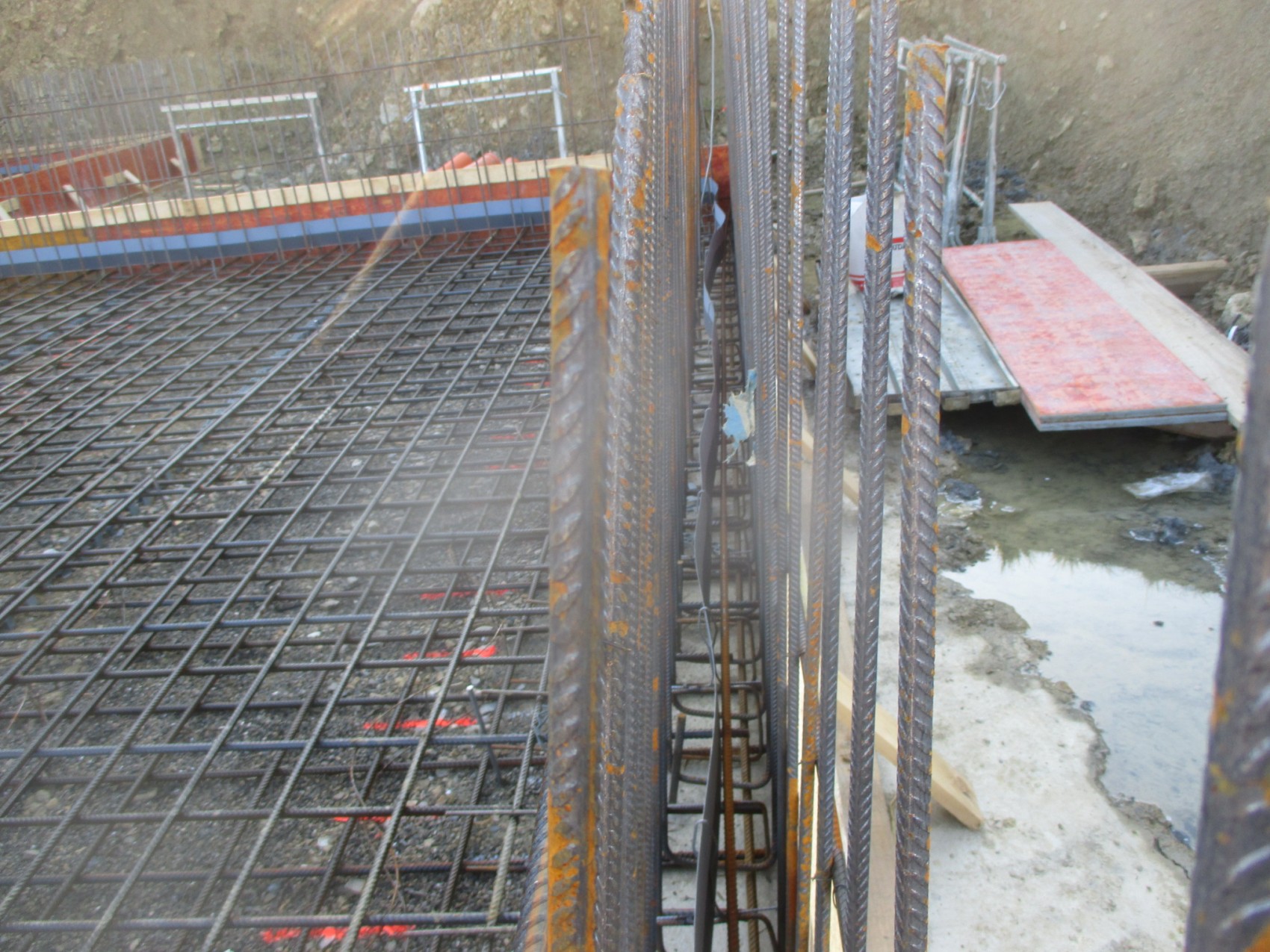

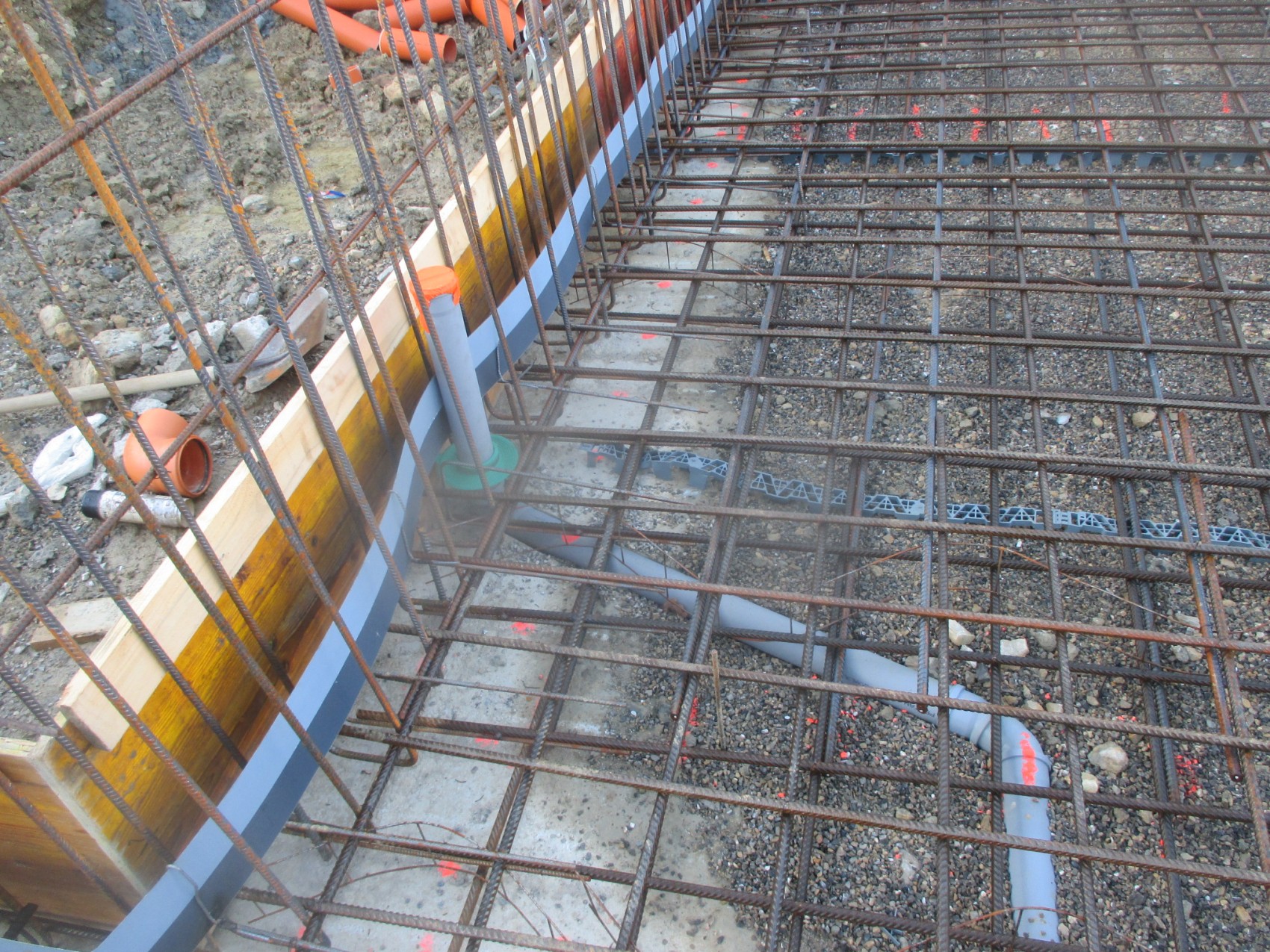

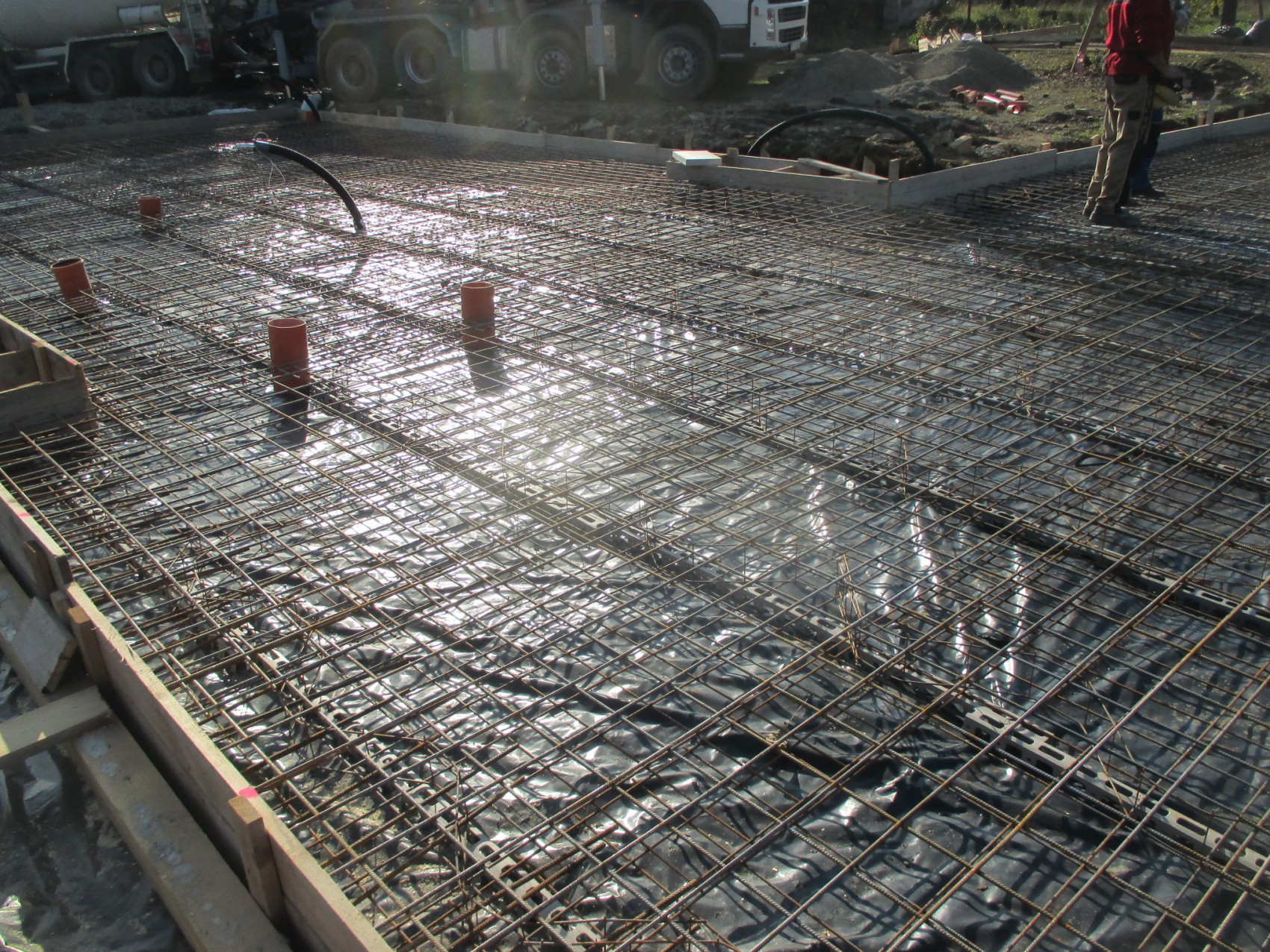

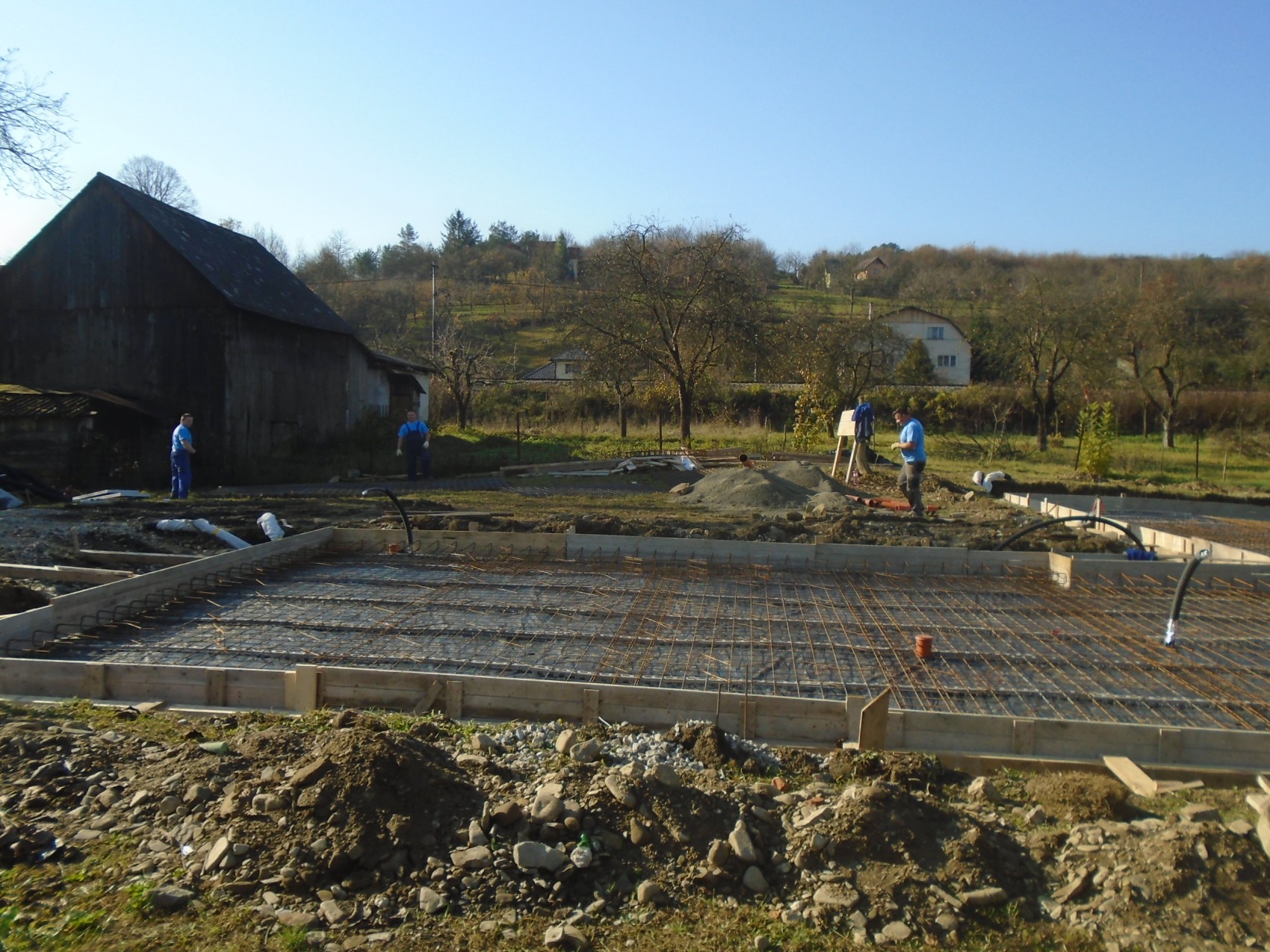

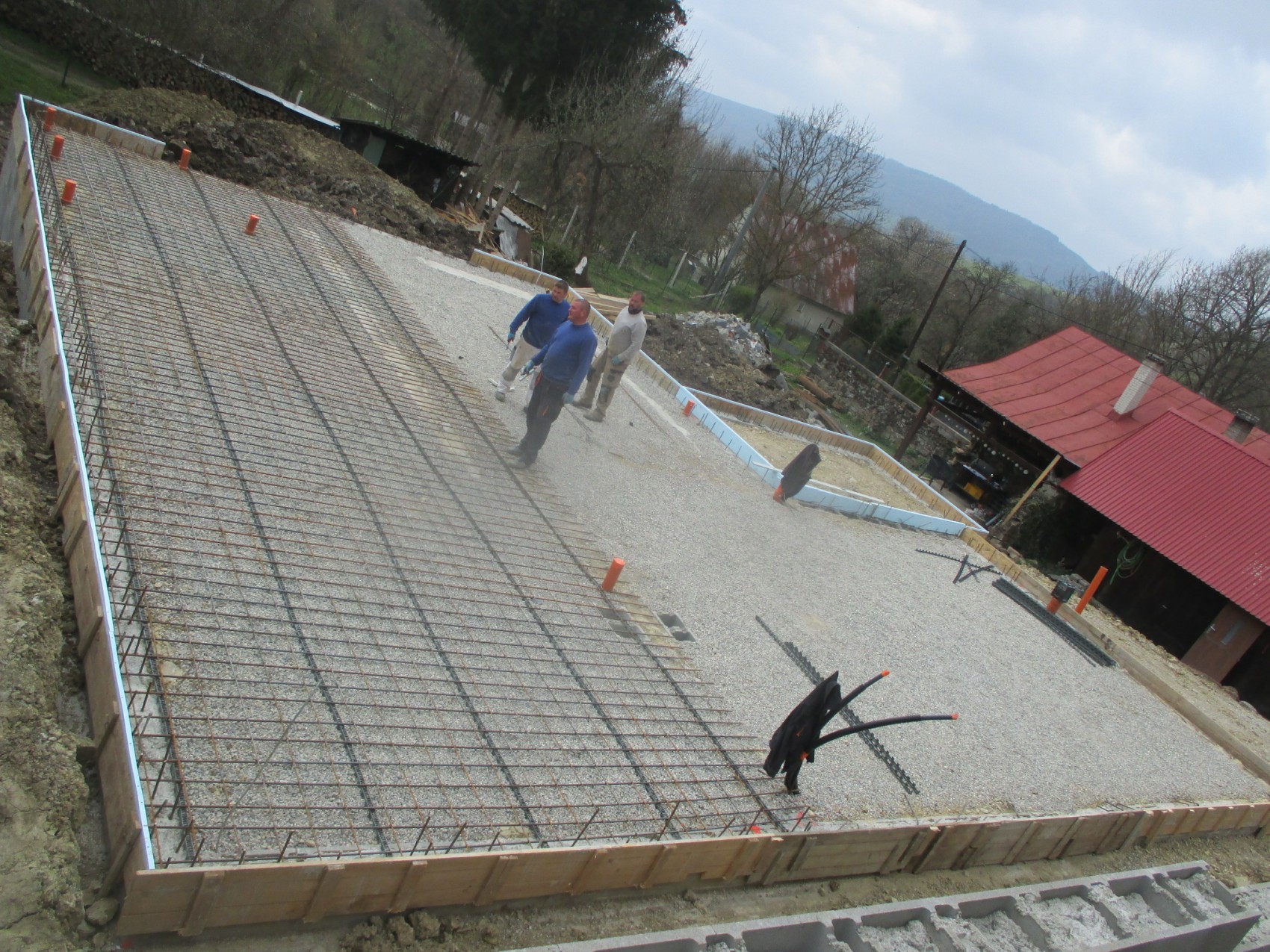

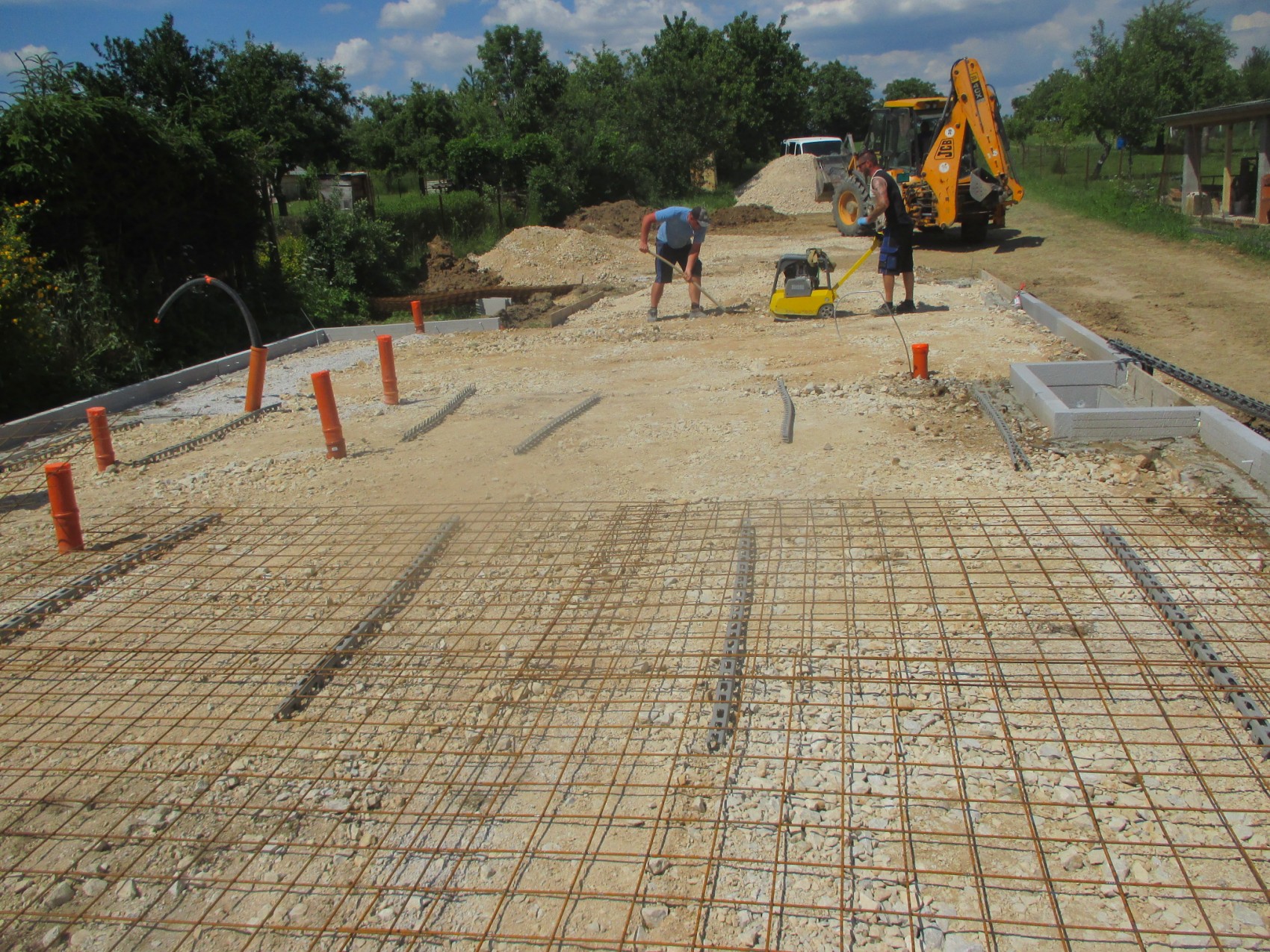

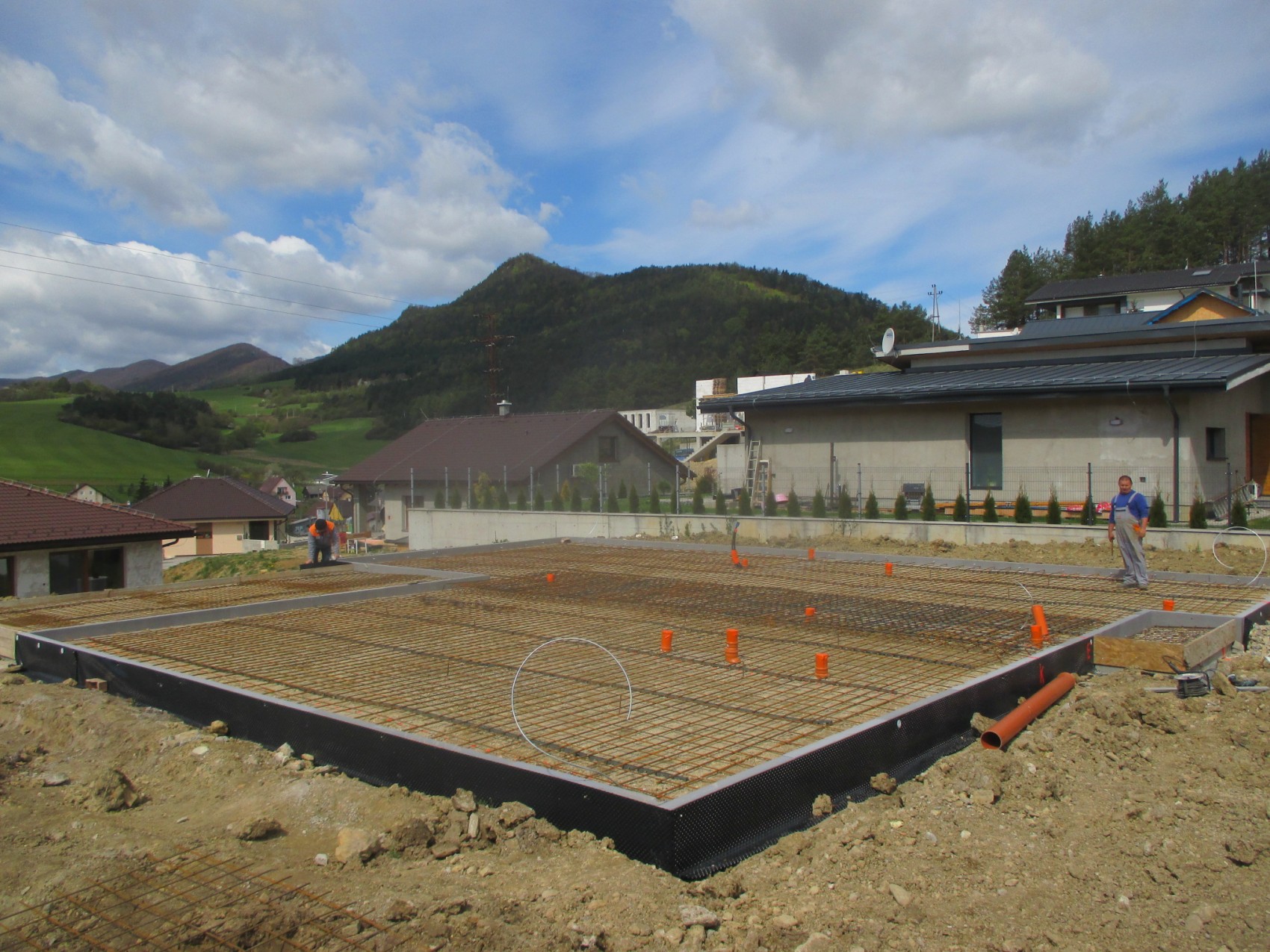

• Vodorovná výstuž základovej dosky, kari sieť KH20 – 6 mm 150×150 mm ( prípadne KY50 – 8 mm 150×150 ) pre armovanie základovej dosky, prekladanie min. 30 cm

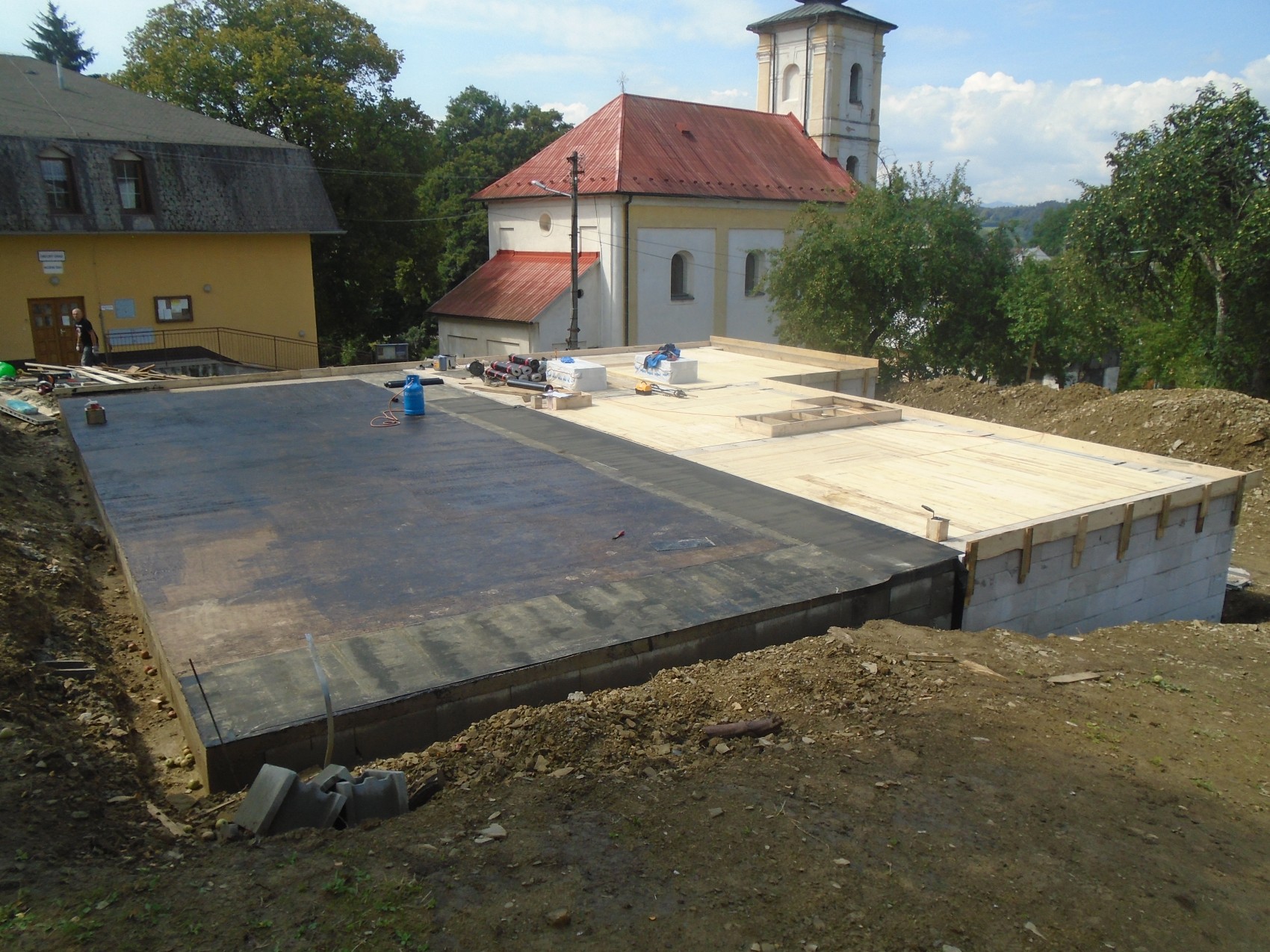

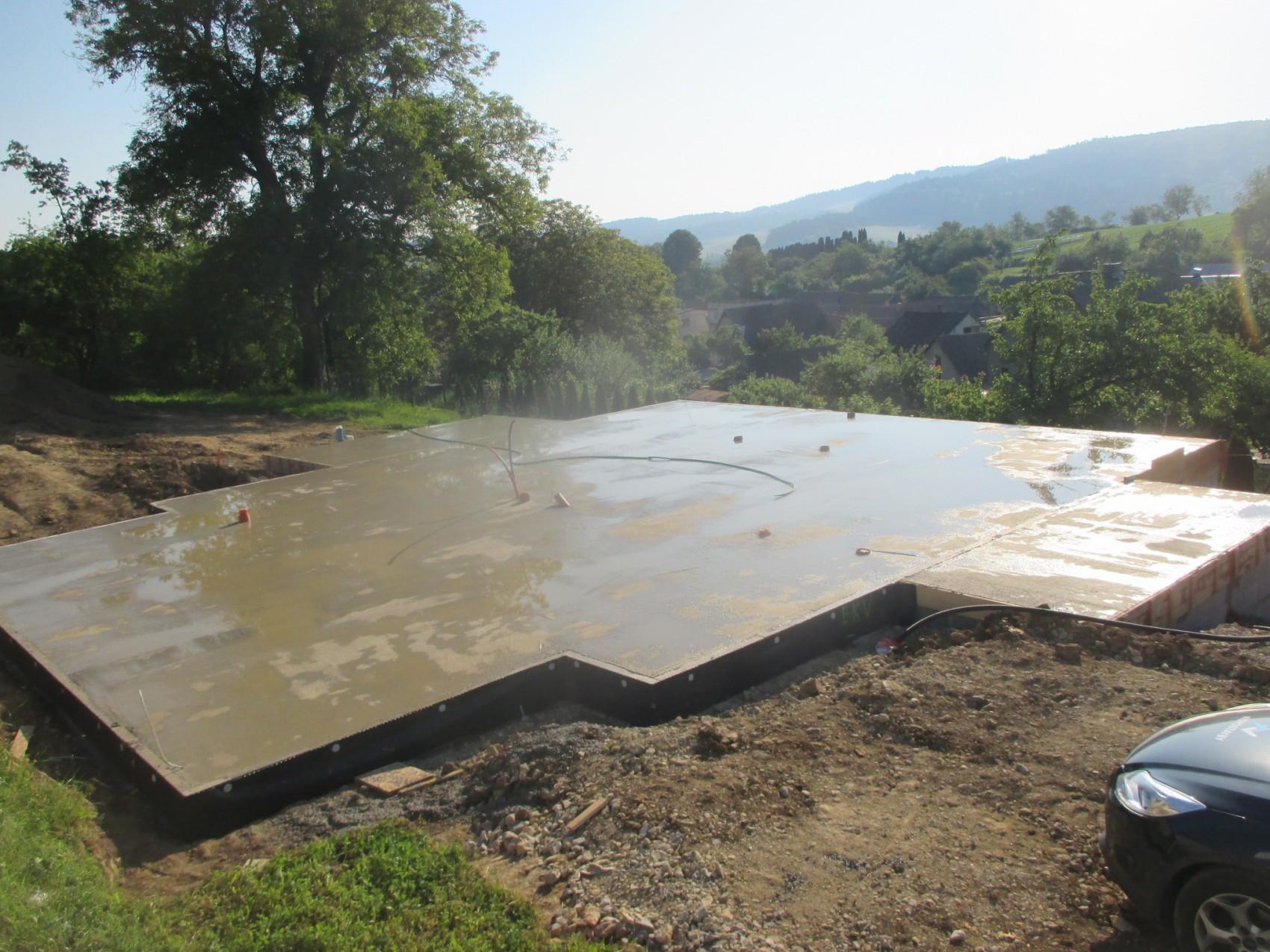

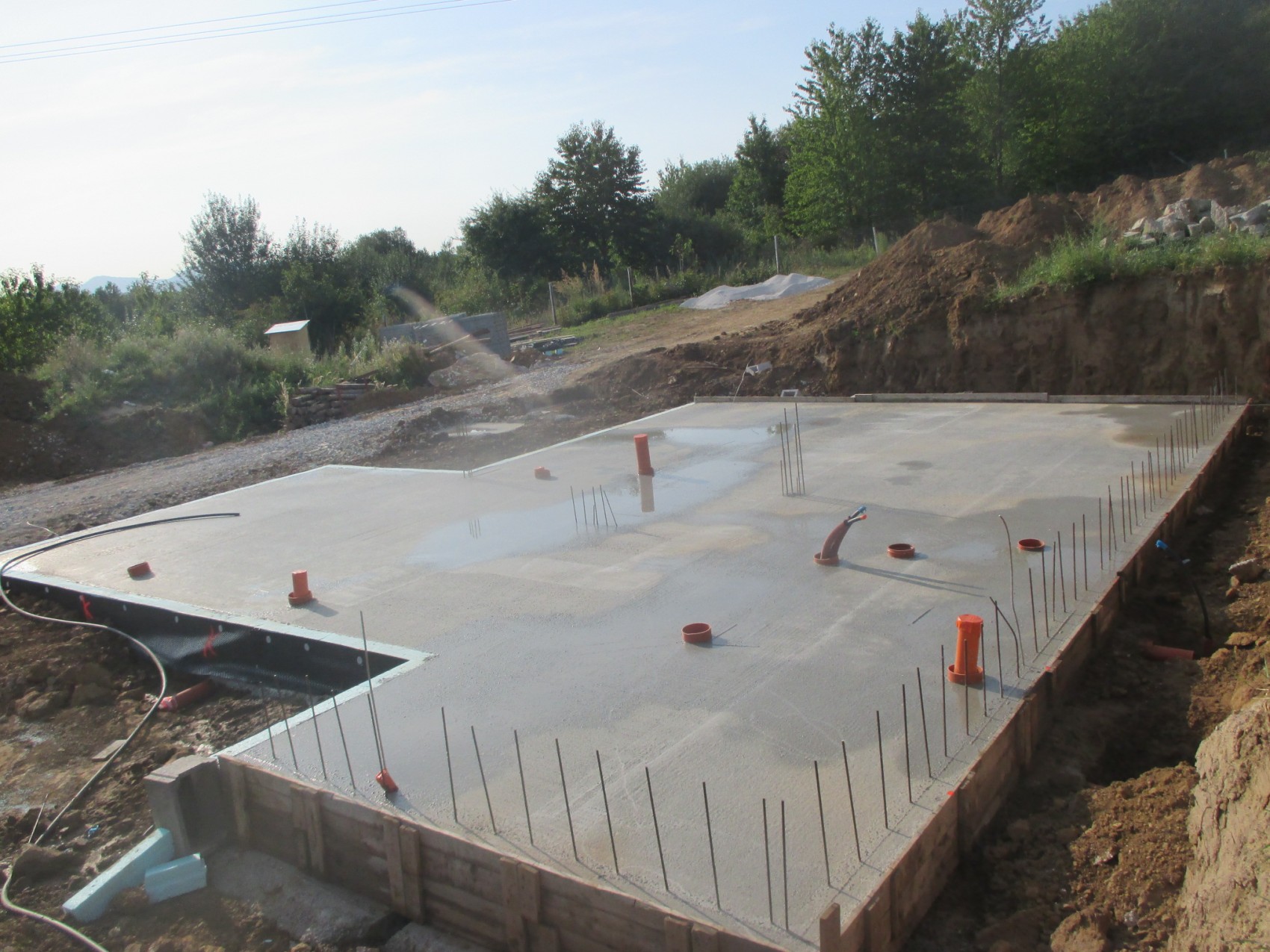

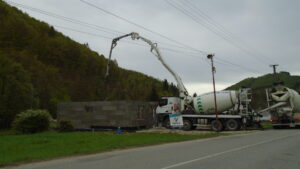

• Betonáž základovej dosky, použitý betón C20/25, hrúbka základovej dosky min. 15 cm
• * 1PP = zvislá hydroizolácia stien podzemného podlažia – 2 vrstvy asfaltových pásov vrátane bitúmenovej penetrácie

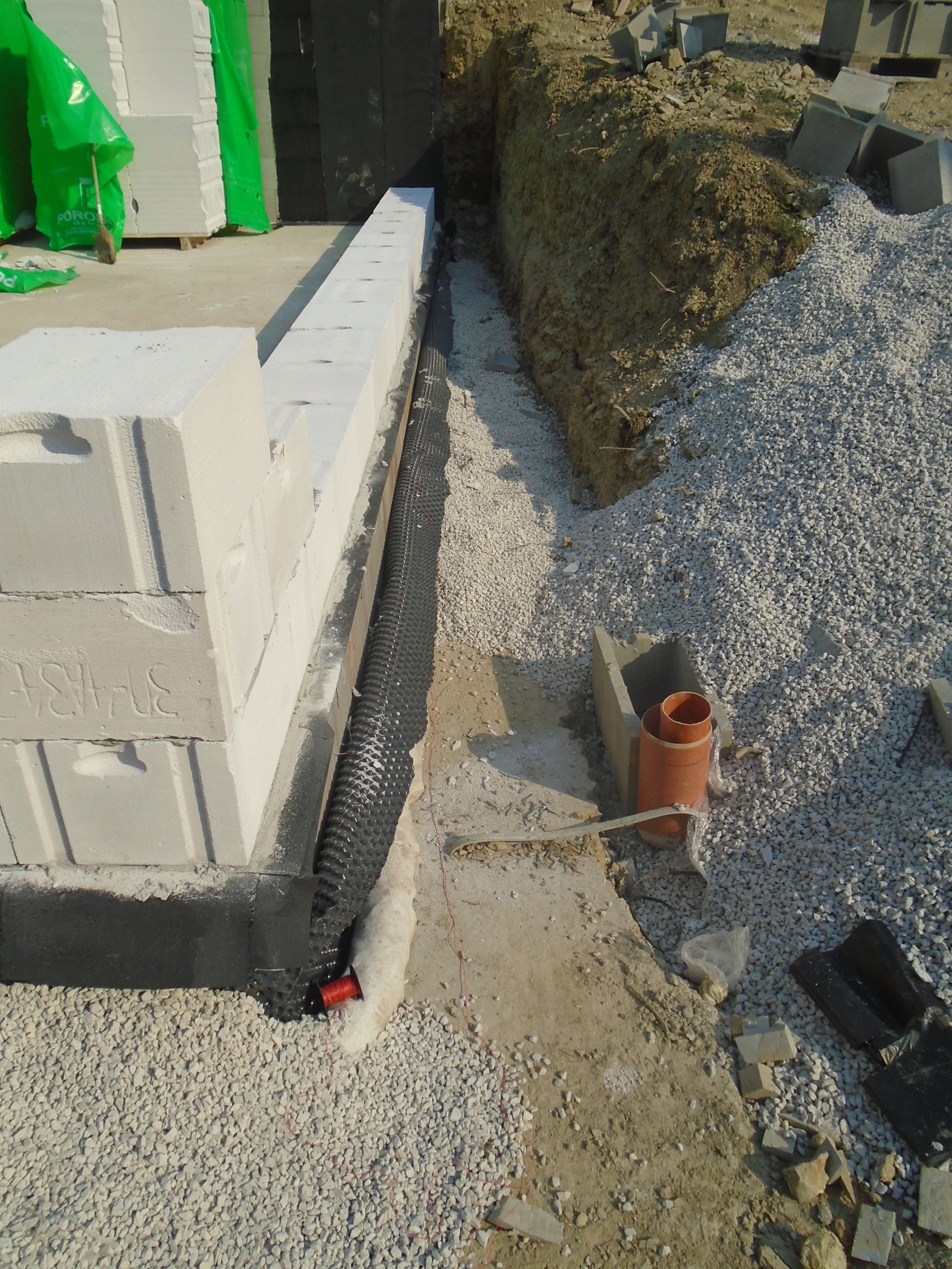

• * Drenáž spodnej časti stavby = prstencová drenážna sústava po celom obvode stavby – PVC rúra drenážna min. 100 mm, geotextília netkaný polyester 200 g/2m, drenážne kamenivo fr. 32 – 63

* je vhodné pred zahájením stavby prizvať prútikára a vyznačiť prúdenie spodnej vody ( aj pre prípad hĺbenia budúcej studne )
* základovú dosku je nutné podľa potreby niekoľko dní po realizácii cca 2 krát denne polievať ( aby sa predišlo vytváraniu trhlín )
* v prípade realizácie stavieb v svahovitých a náročných terénoch sa postupuje individuálne podľa aktuálnej projektovej dokumentácie a teda vyššie uvedené postupy nemusia platiť

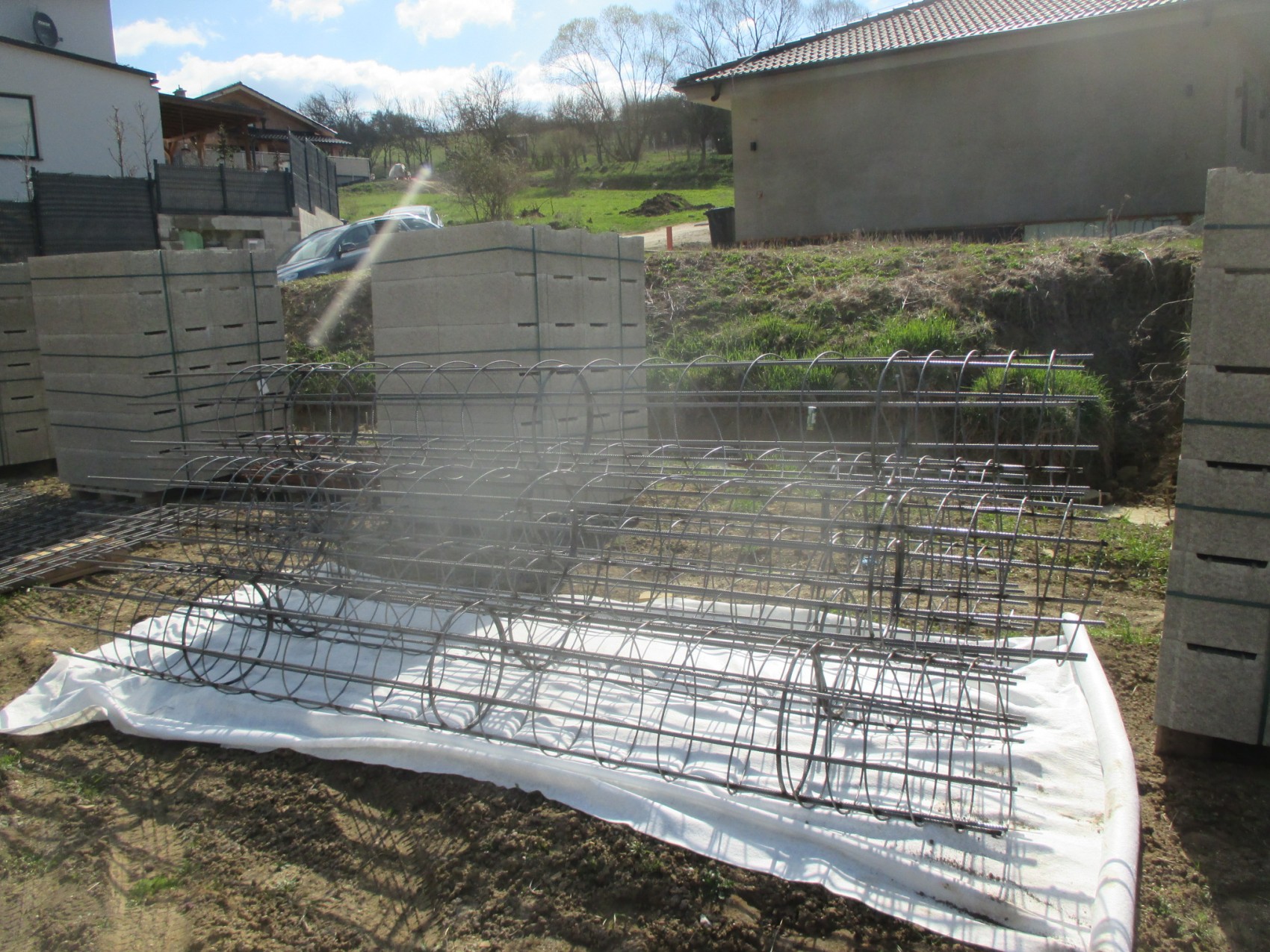

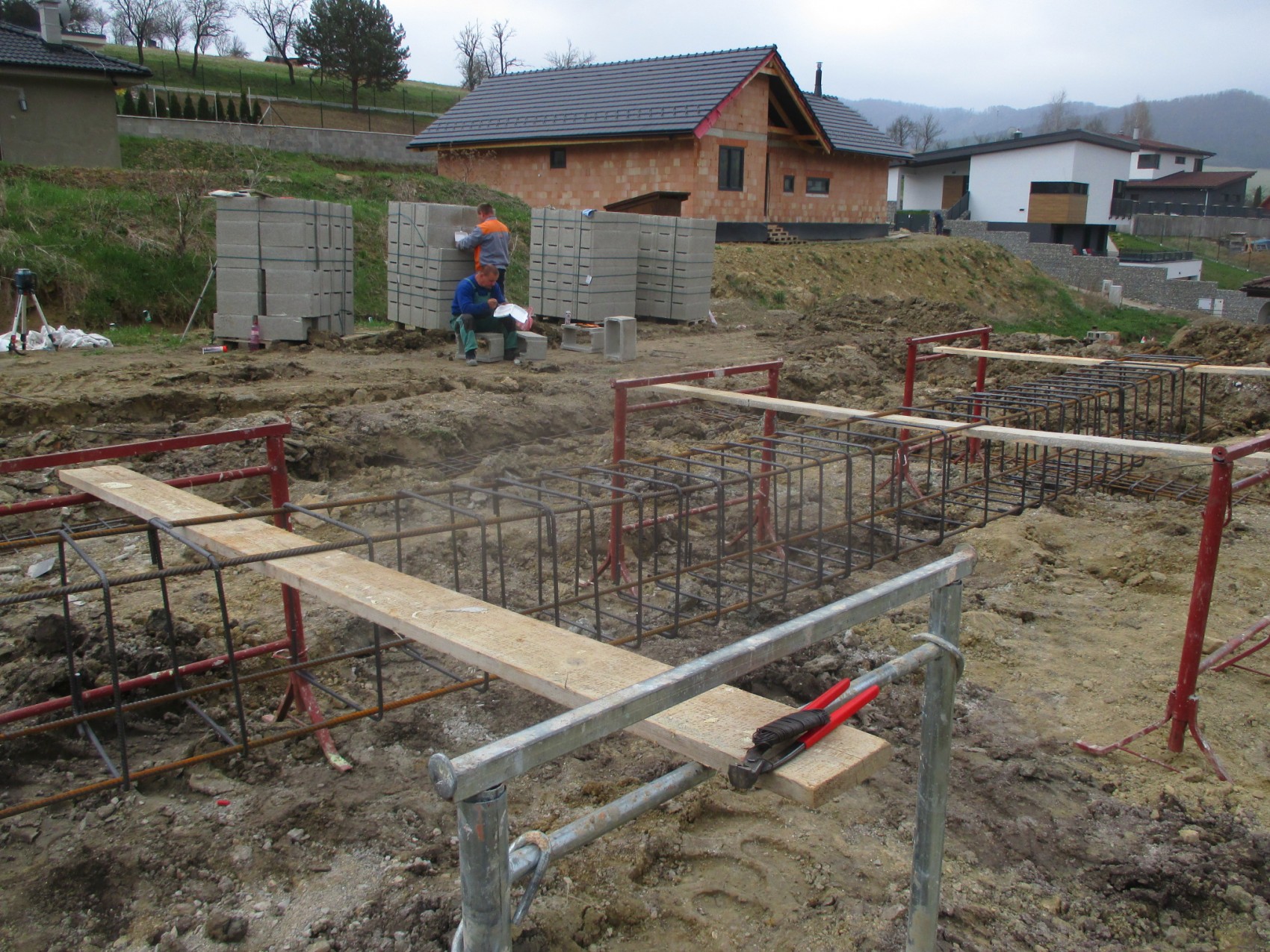

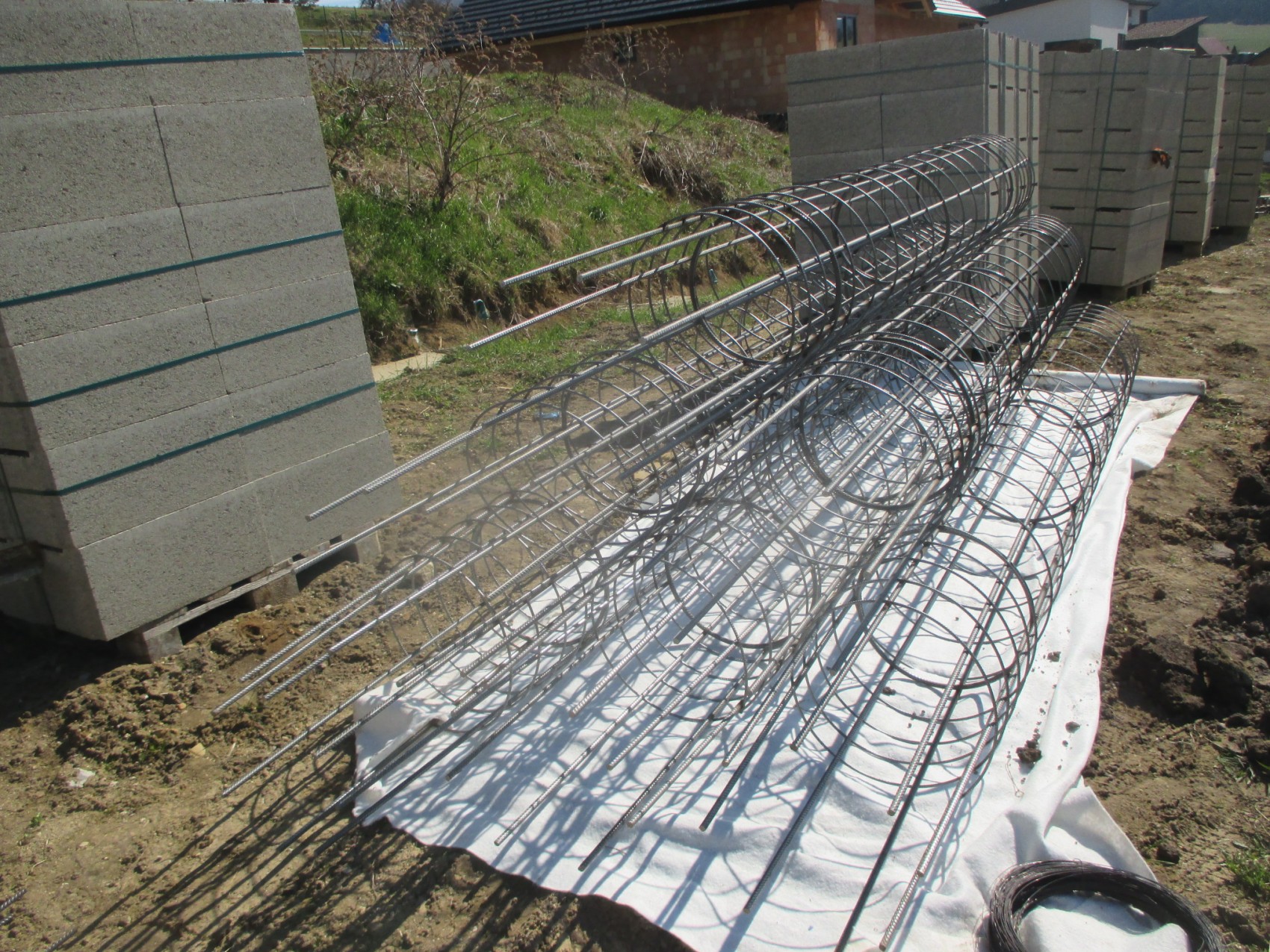

* v niektorých prípadoch ( podložené statikom ) je potrebné realizovať v základových pásoch plošnú železnú výstuž ( armovacie koše ) zloženú napr. zo strmienok R6-8 a prútov Roxoru R10/12/14

Zakladanie stavby II. na penovom skle REFAGLASS:

• Je potrebné aby klient mal vopred vytýčený a vykolíkovaný pozemok, upravenú a vykosenú plochu
• Zhotoviteľ zameria a vyznačí umiestnenie stavby podľa projektového situačného plánu
• Výkop základového ˝ bazéna ¨ hĺbka min. 0,5 m, rozmery podľa projektovej dokumentácie ( ˝ ďalej len PD ˝ )
• Vytýčenie a výkop rýh pre zdravotechniku ( kanalizáciu )
• Štrková ( kameninová ) drť fr. 0-63 pod základovú plochu, hrúbka min. 20 cm vrátane hutnenia
• Vyťažená zemina ostáva na pozemku investora, v krajnom prípade sa odváža na dohodnuté miesto. Nákladná doprava, preprava zeminy – presun hmôt v rámci pozemku
• Realizácia uzemnenia stavby ( pásovina so svorkami ) s prípravou pre napojenie na strešný bleskozvod
• Uloženie geotextílie 200g/m2 po celej ploche s presahom po obvode cca 1 m
• Inštalácia drenážneho potrubia po celom obvode stavby d80-100
• Realizácia pokládky ( zásypu ) penového skla REFAGLASS CZ ( kremík ) po celej ploche s presahom cca 0,5 m vrátane postupného hutnenia, hrúbka po zhutnení min. 30 cm
• Uloženie plošné stavebnej PE fólie
• Realizácia kanalizačných potrubí s priemerom 125 mm s vyústením 1 m od stavby, Súčasťou dodavky je elektrická chránička a certifikované vodovodné prívodové hadice PE32 taktiež v chráničkách ( 1x pre pripojenie sa na miestny vodovod a 1x pre budúce možné napojenie na studňu )
• Kontrola kanalizačných spojov a spádovania mini kamerou

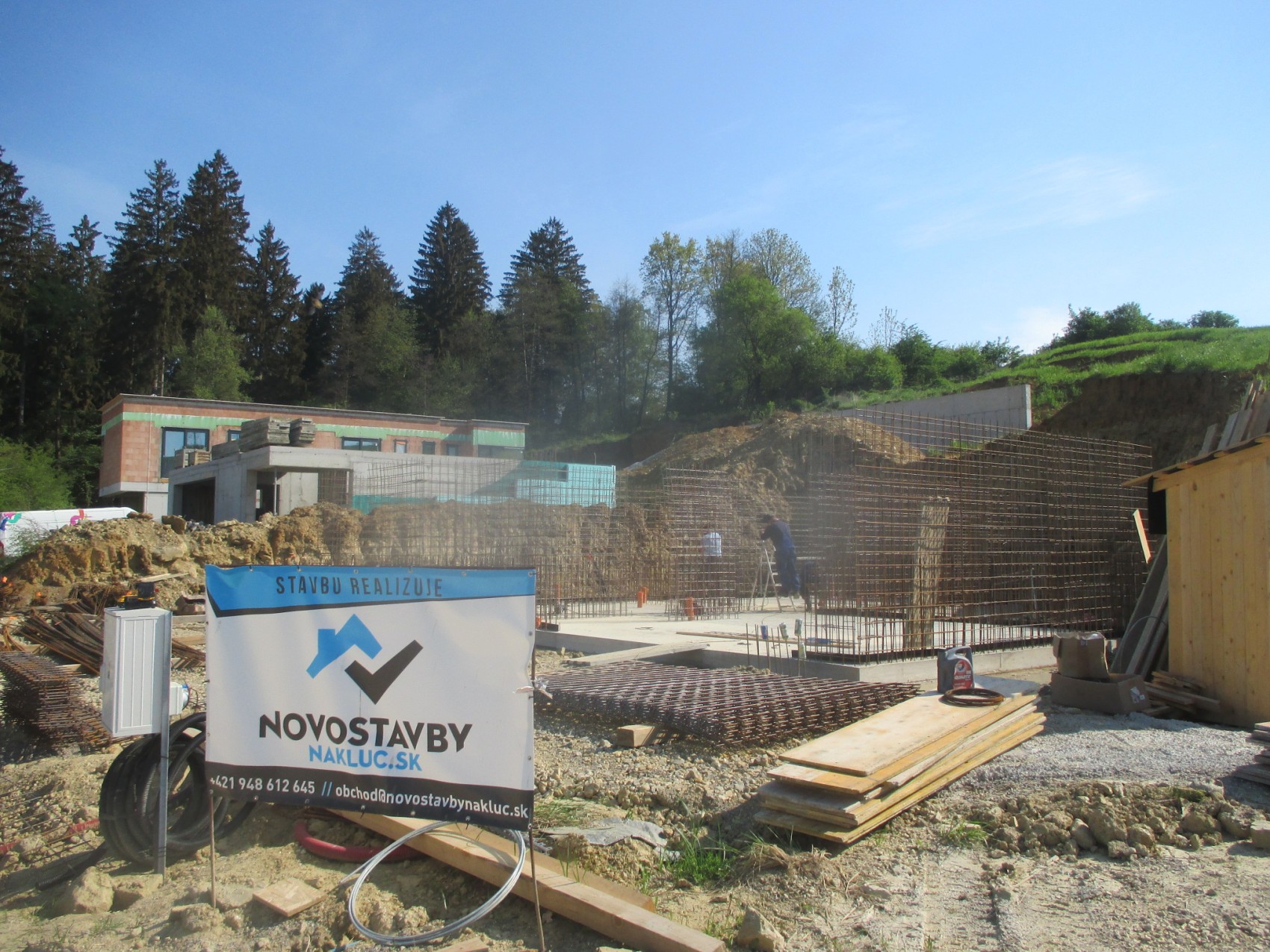

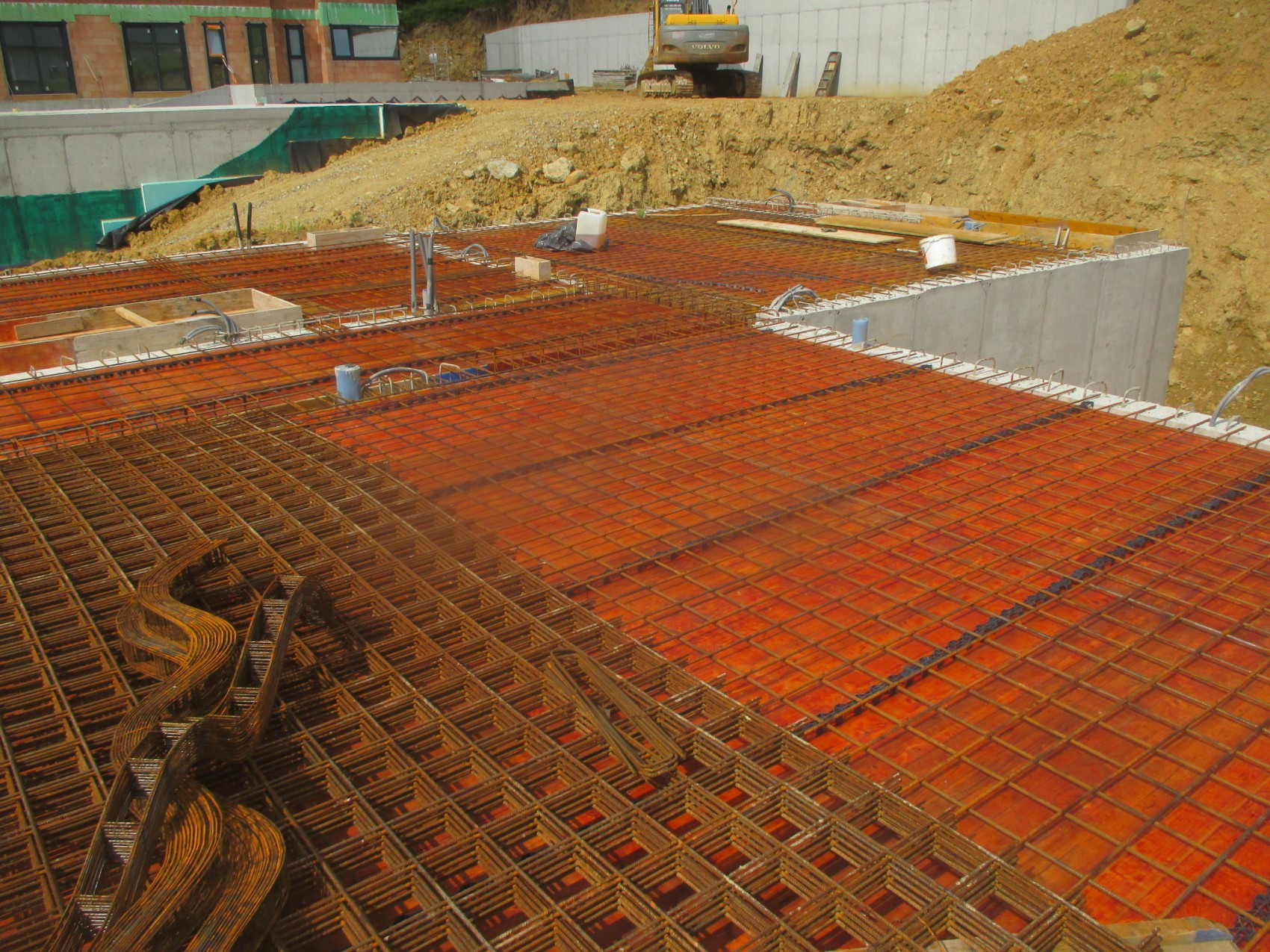

• Plošná vodorovná výstuž základovej plochy zváranou sieťovinou KY50 8x150x150 mm vo dvoch vrstvách vrátane dilatačných rámikov s prekladaním 30 cm
• Vystuženie základovej betónovej plochy z oceľových vlákien SK1-60 vrátane dopravy
• Betonáž základovej dosky, použitý betón C25/30, hrúbka základovej dosky min. 25 cm vrátane šalovania obvodovej plochy a vibrovania betónovej zmesy
• *** Statický výpočet zaťaženia vrchnej stavby na základovú dosku
• *** Geologické meranie dynamickou doskou

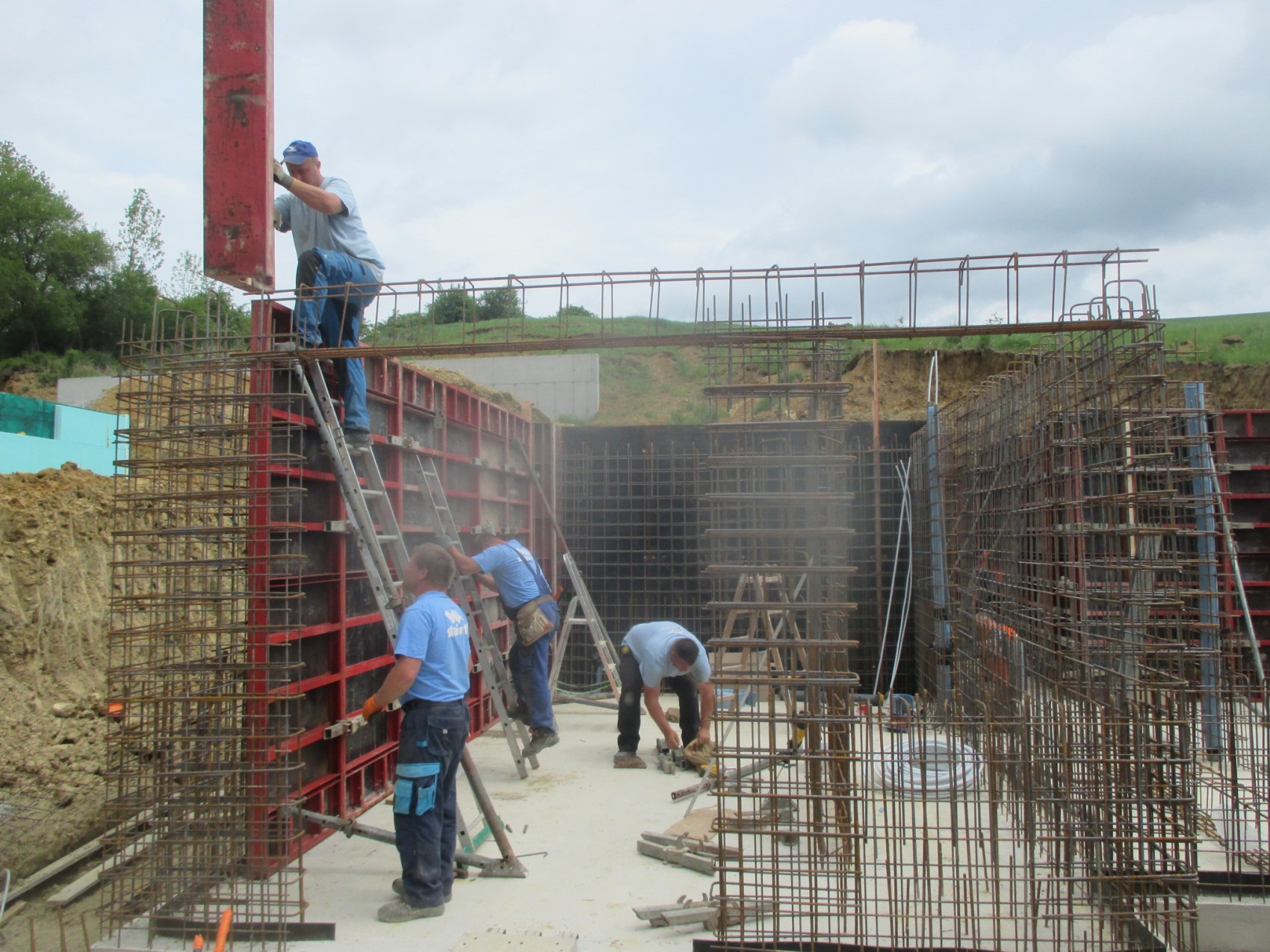

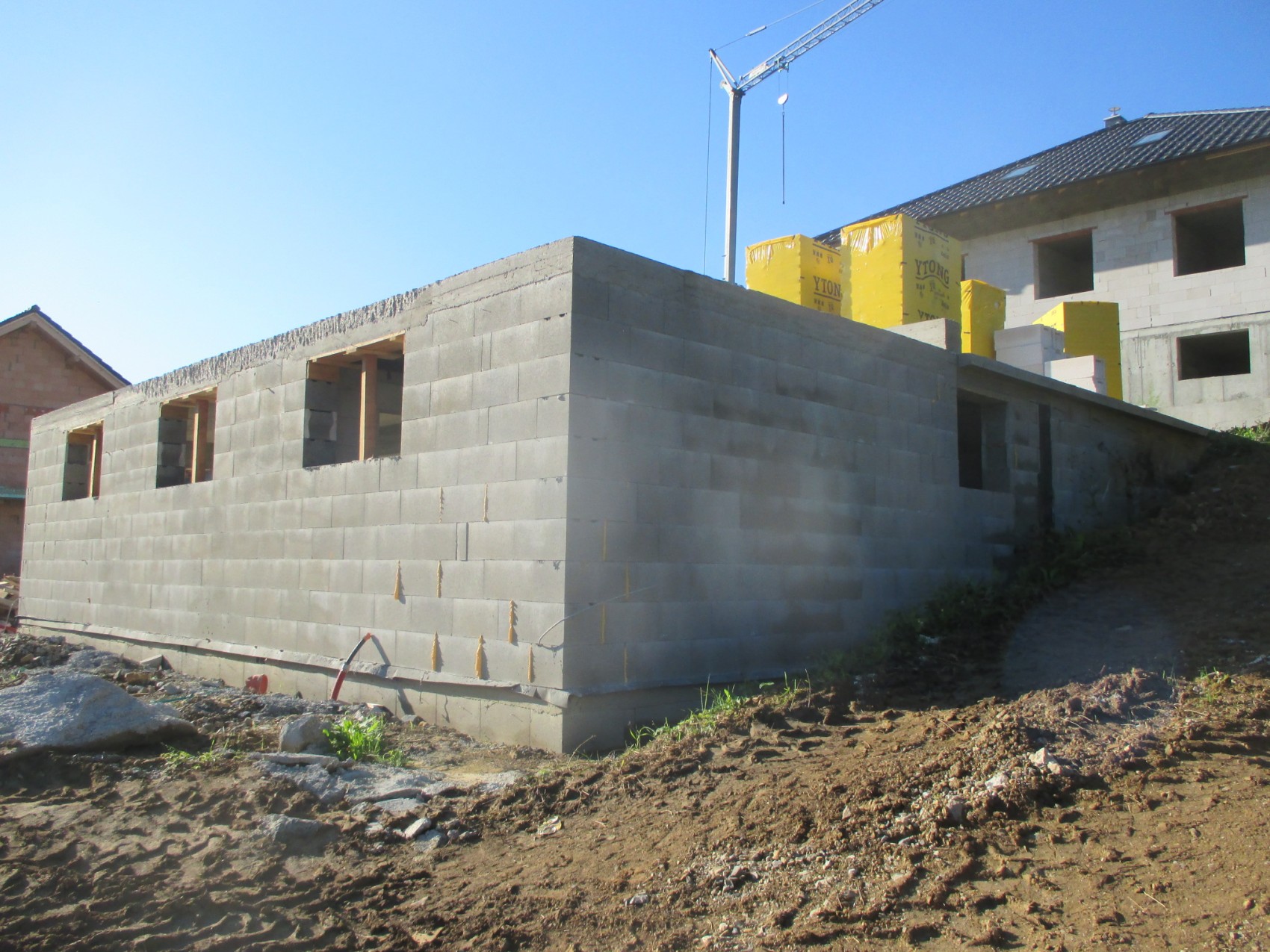

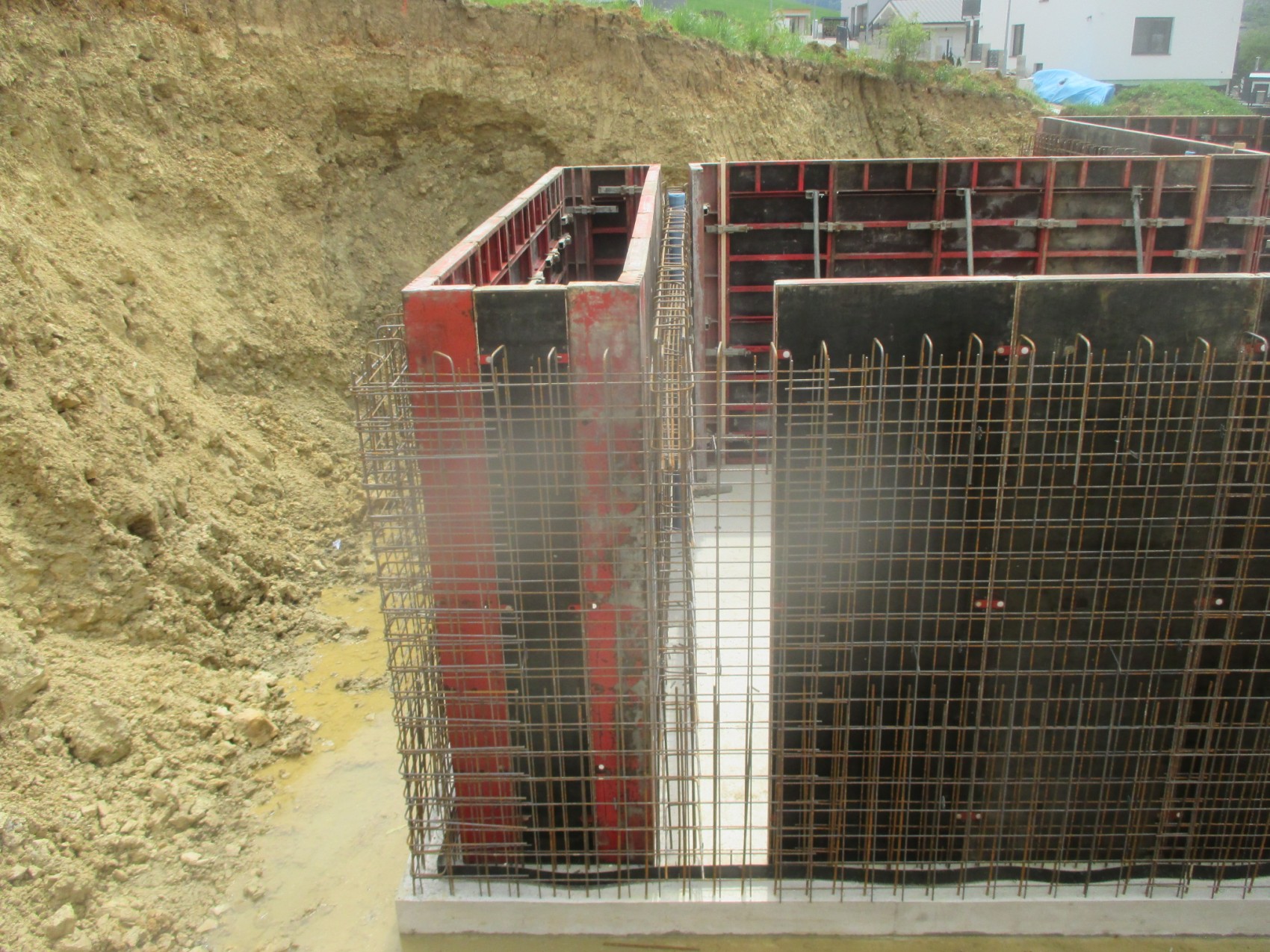

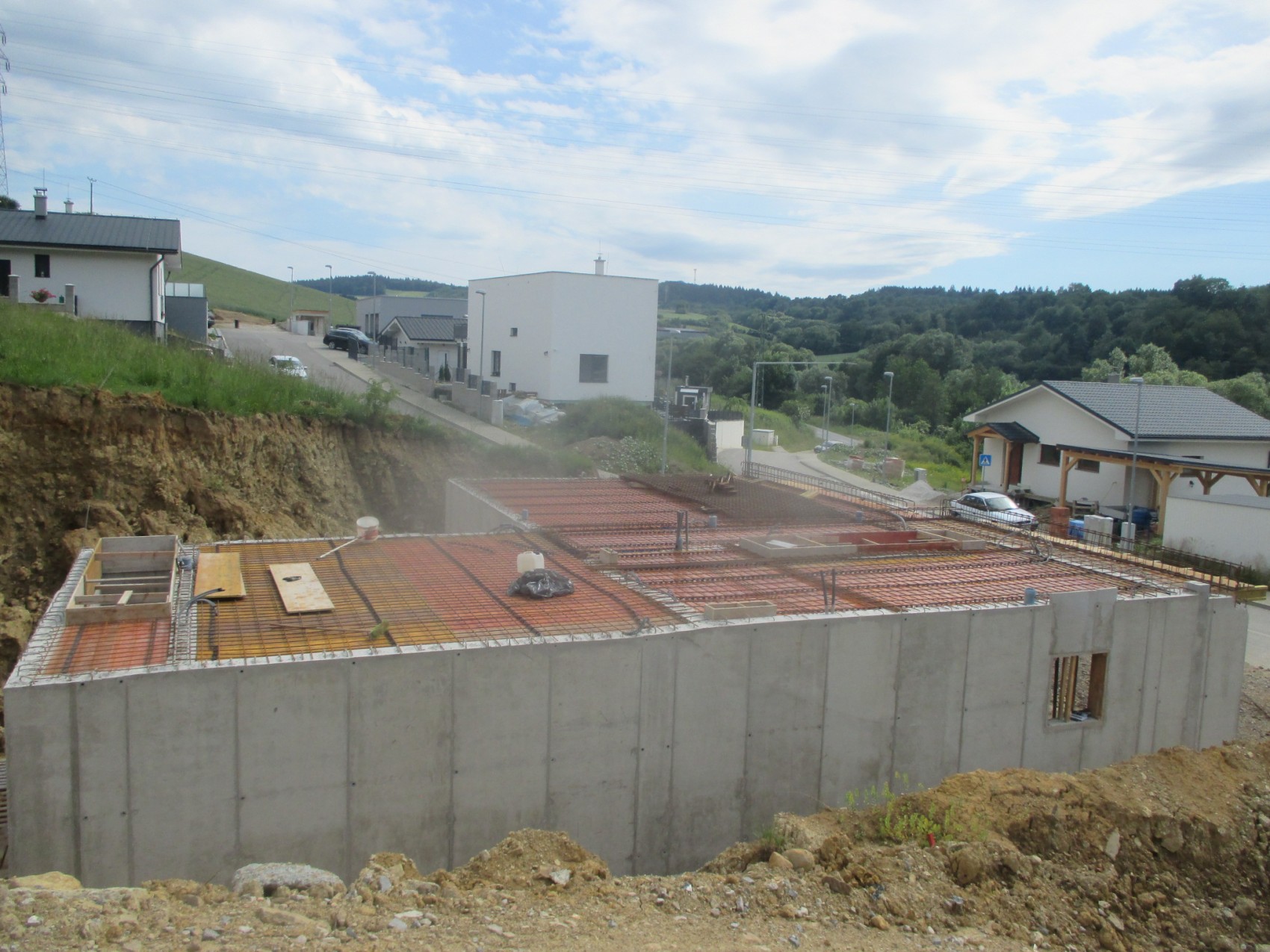

Suterén 1PP:

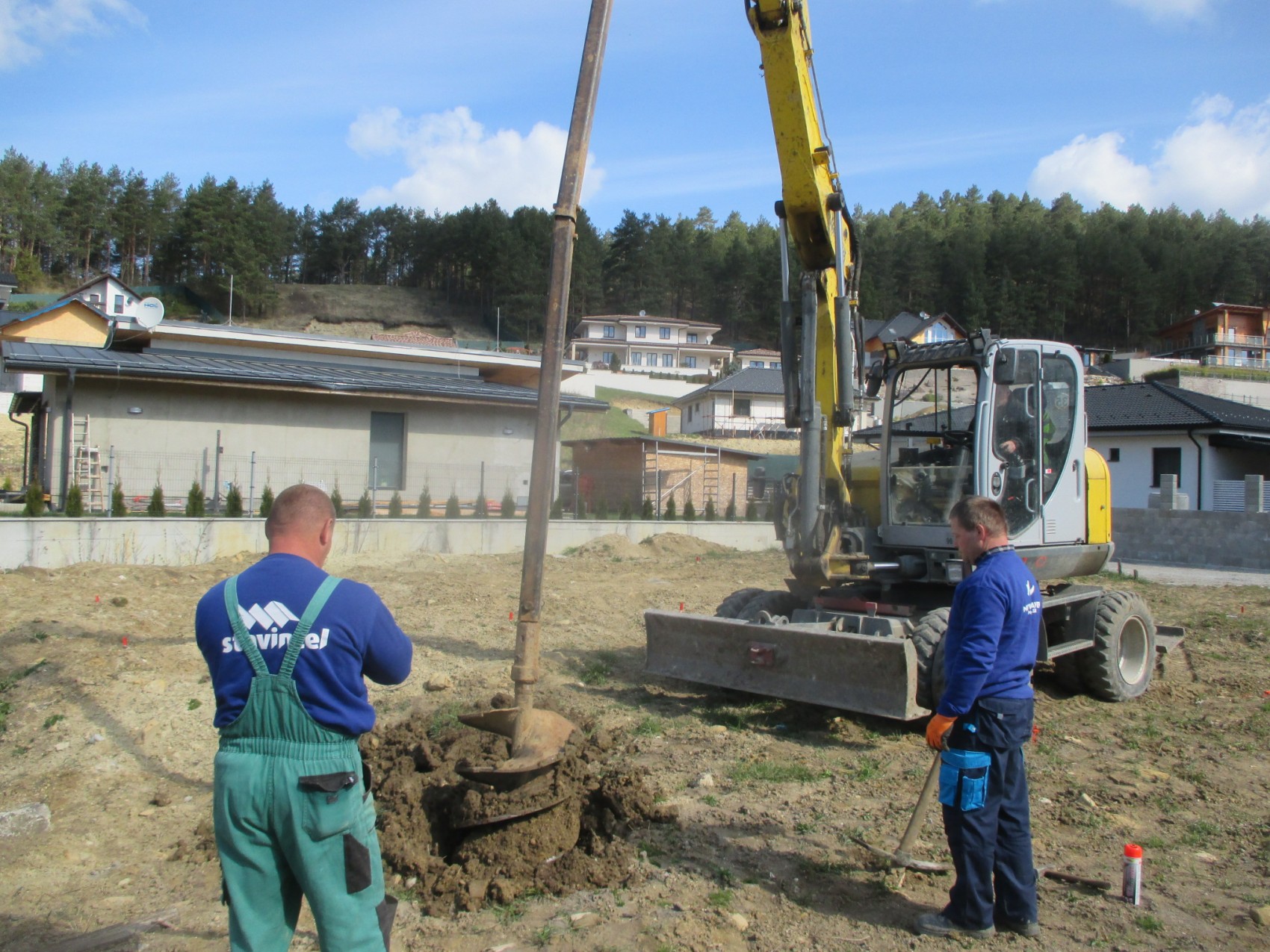

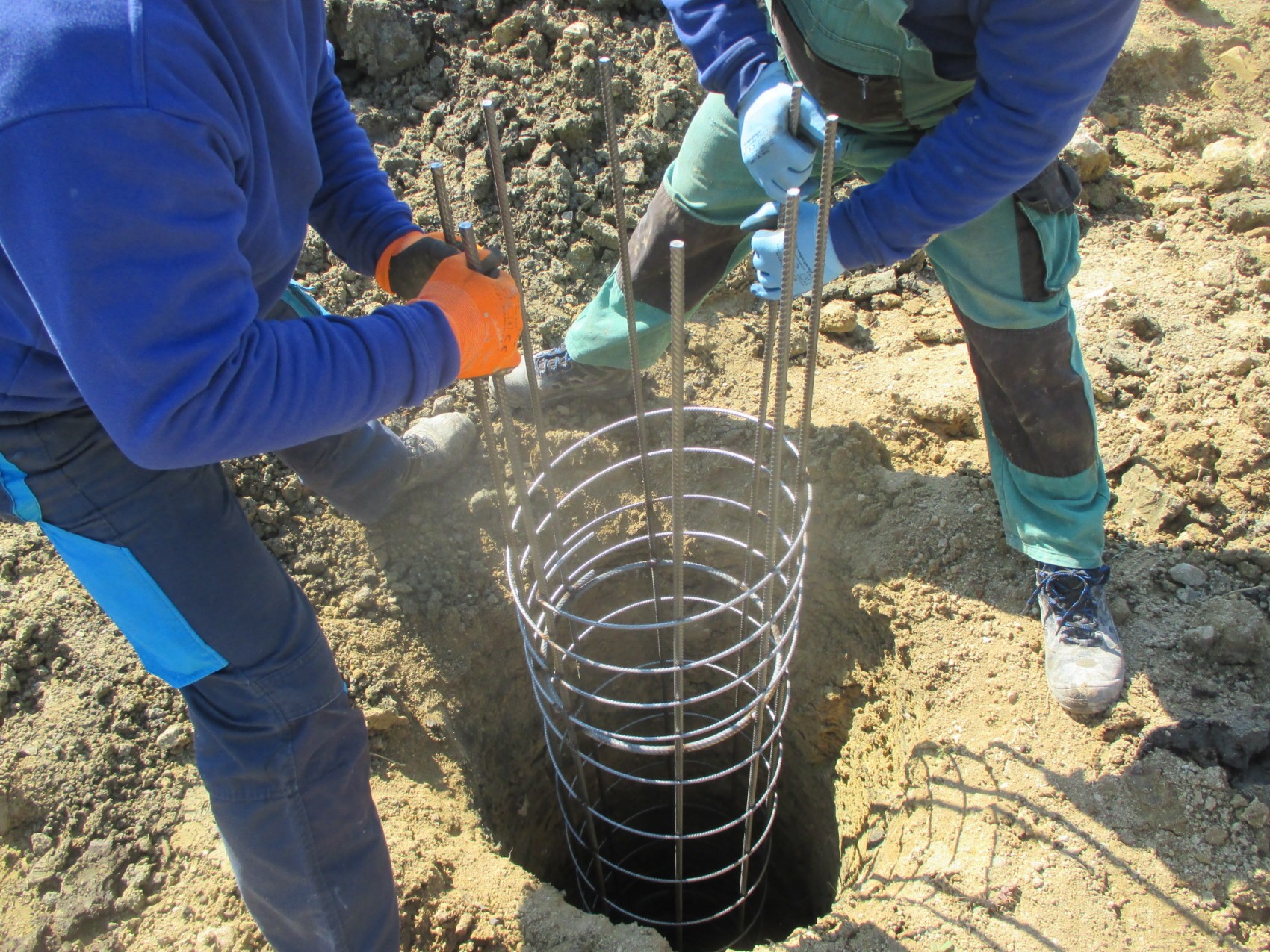

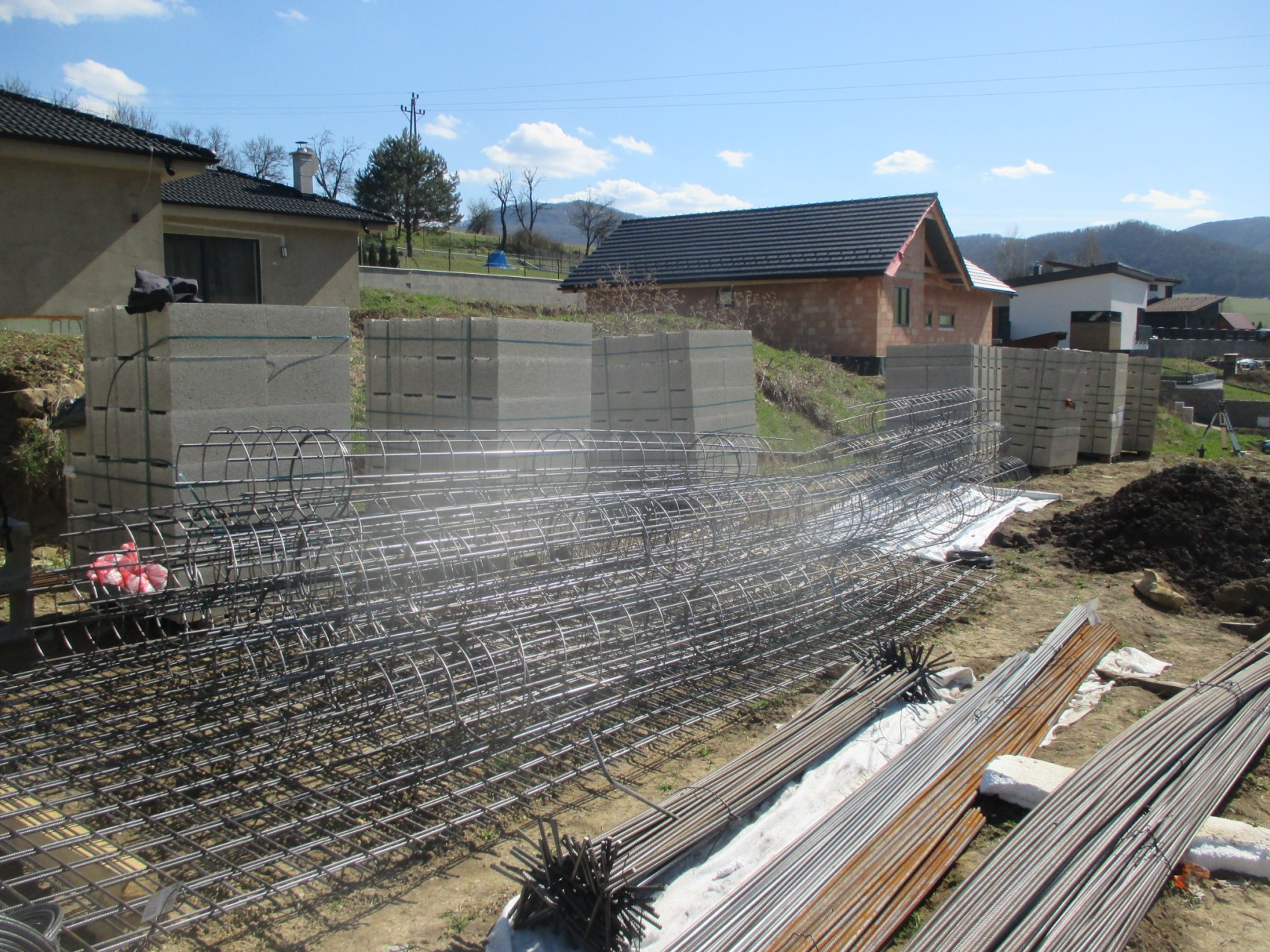

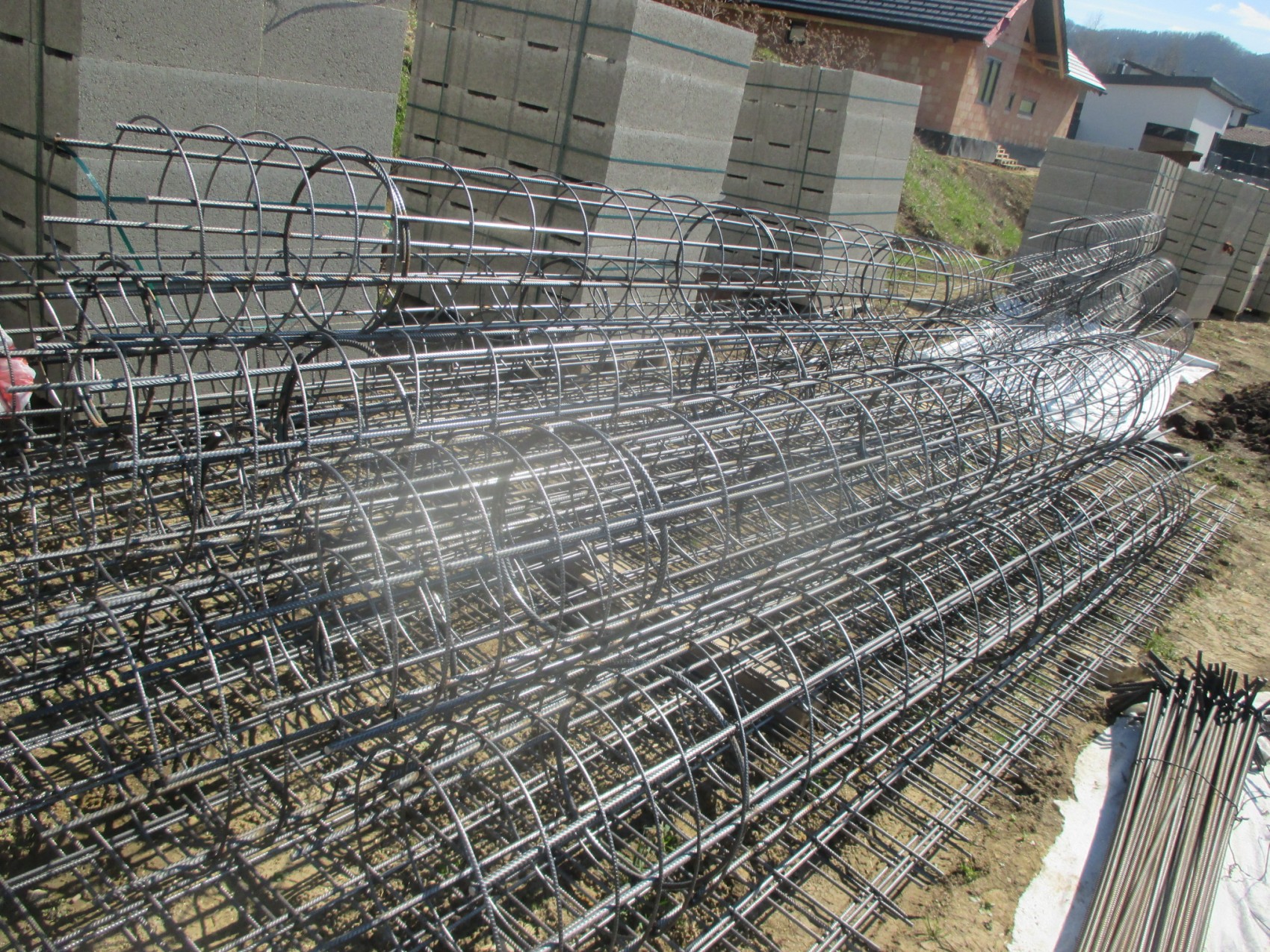

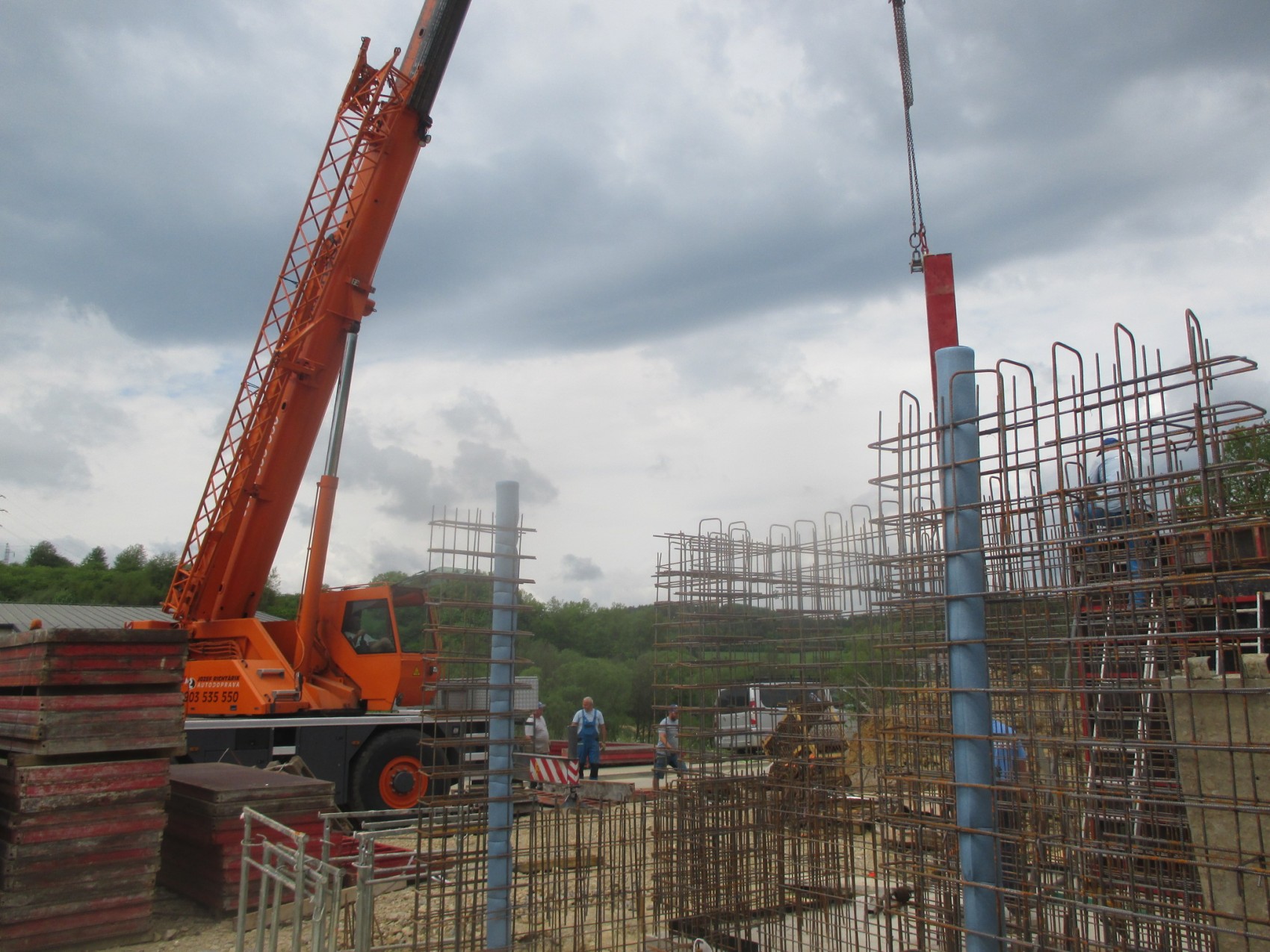

Zakladanie na pilótoch / zemných skrutkách:

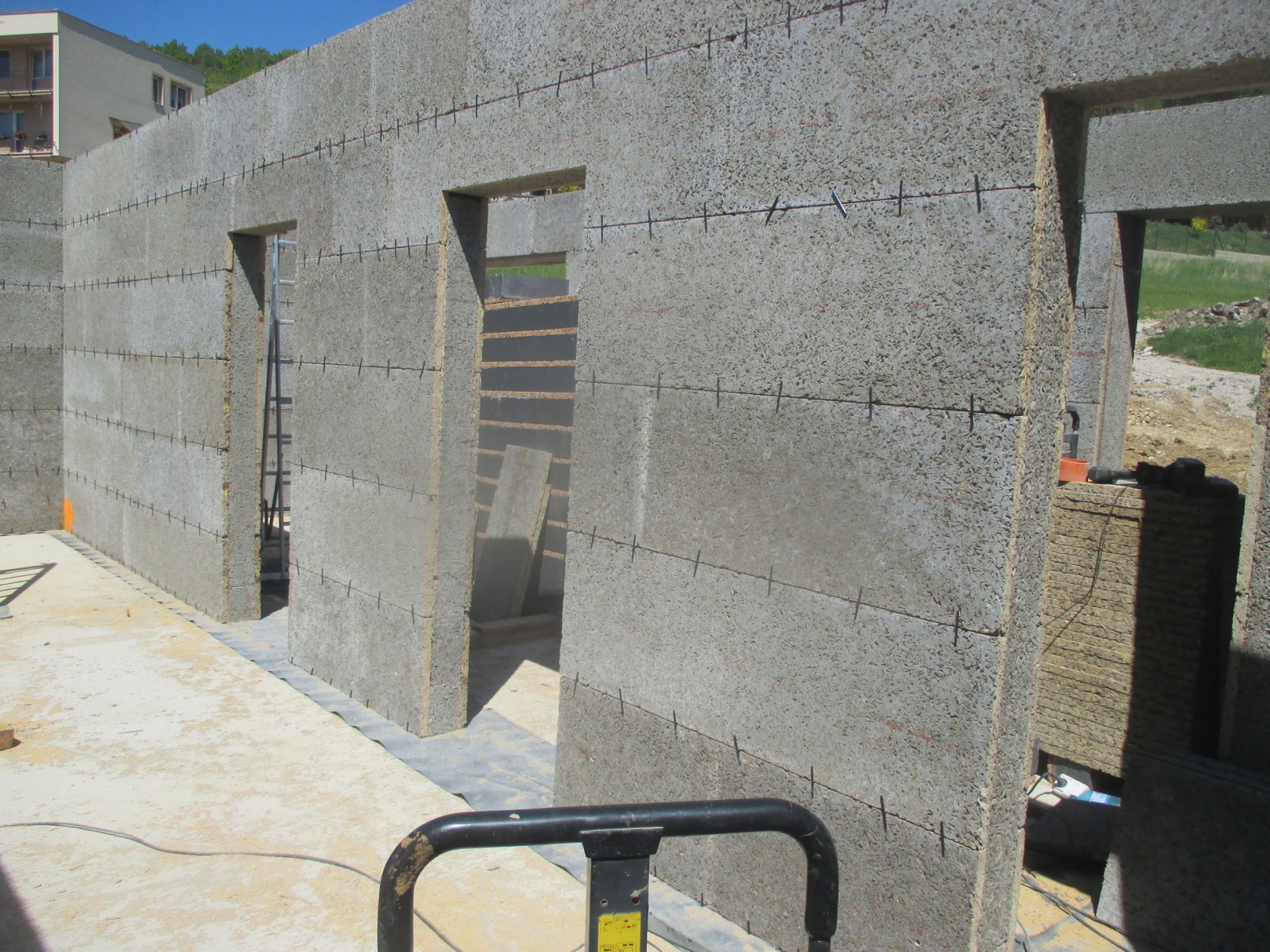

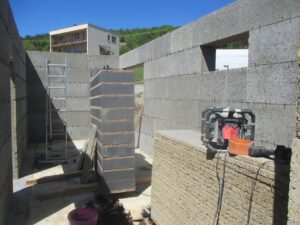

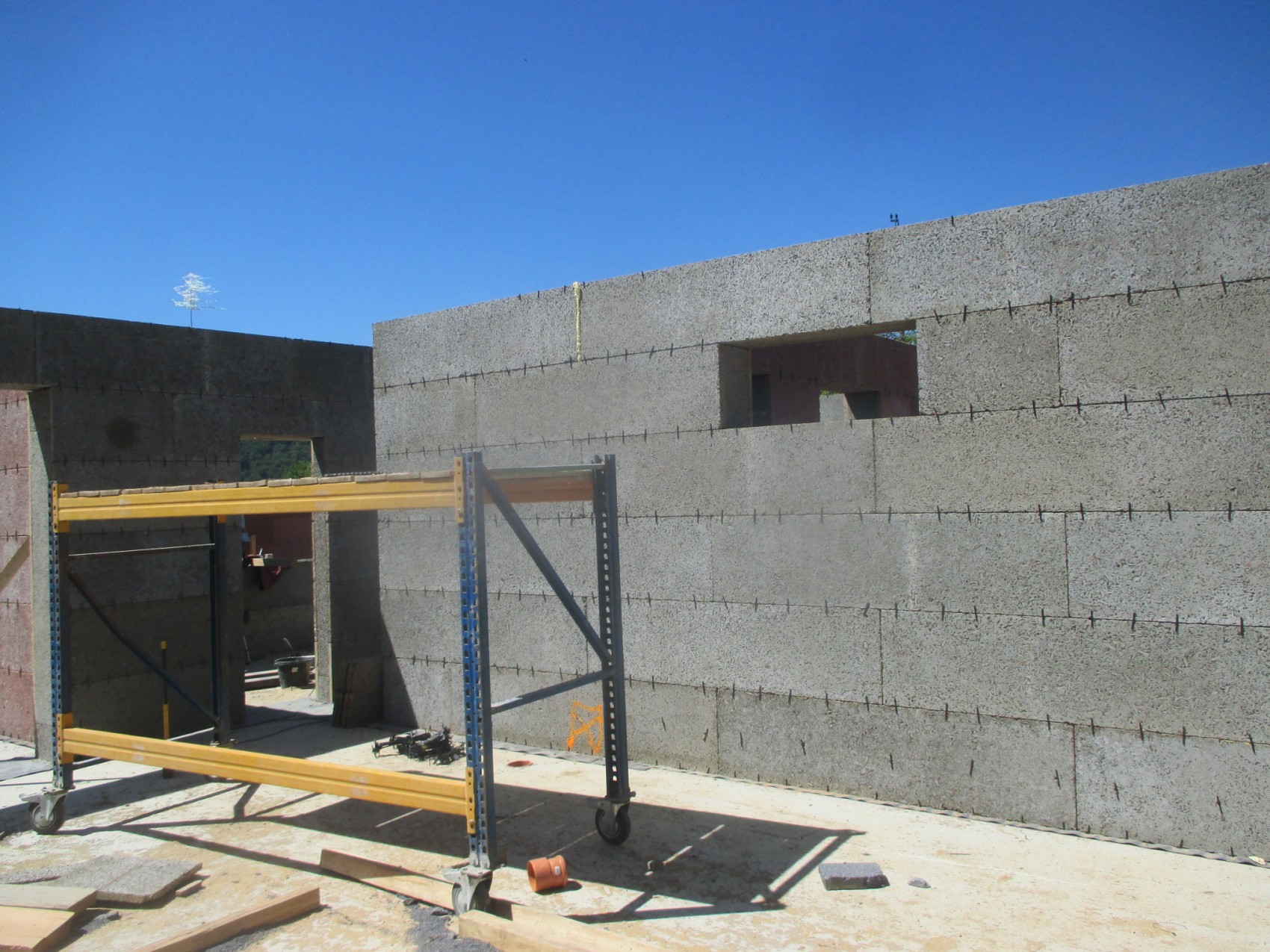

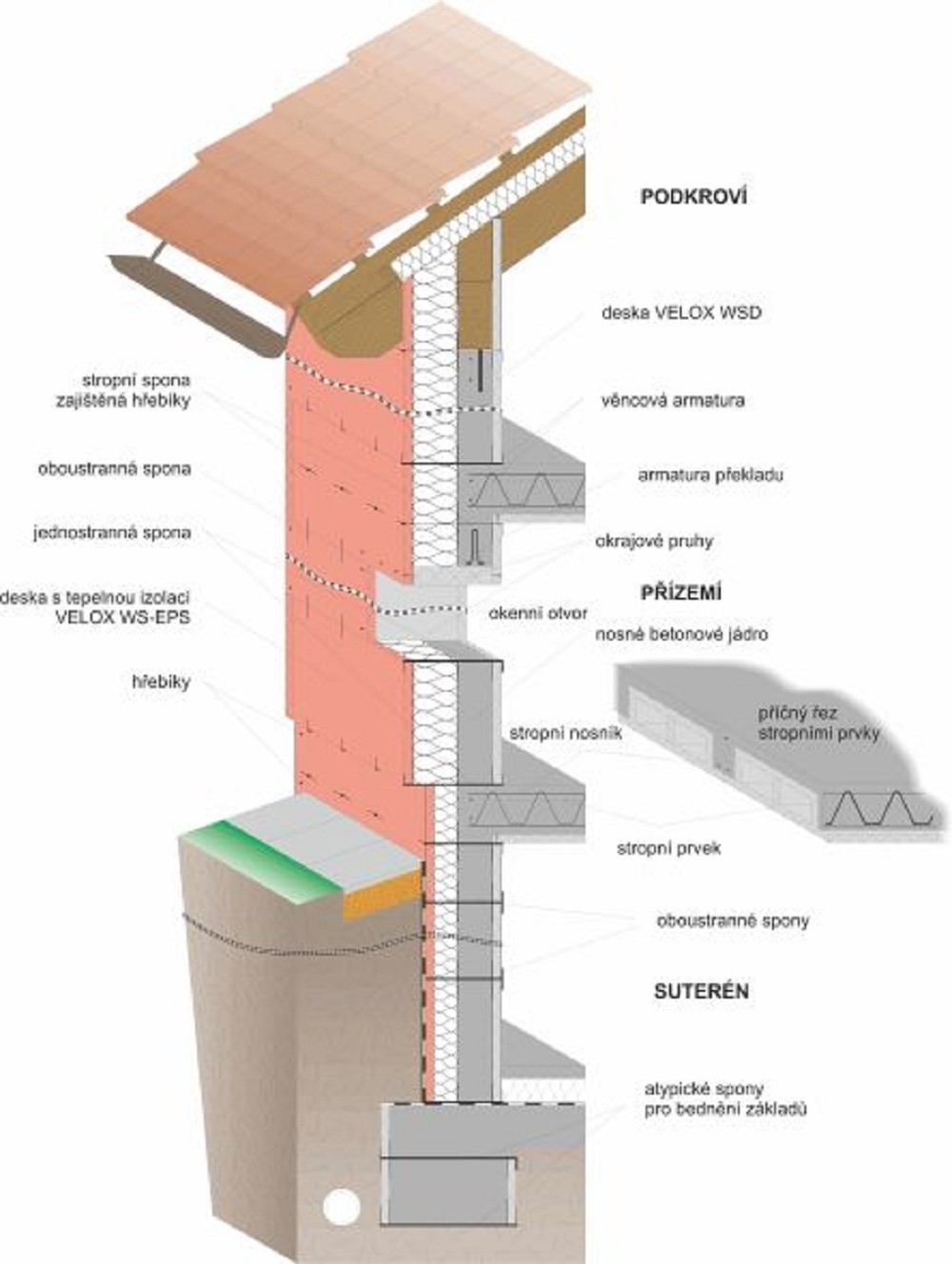

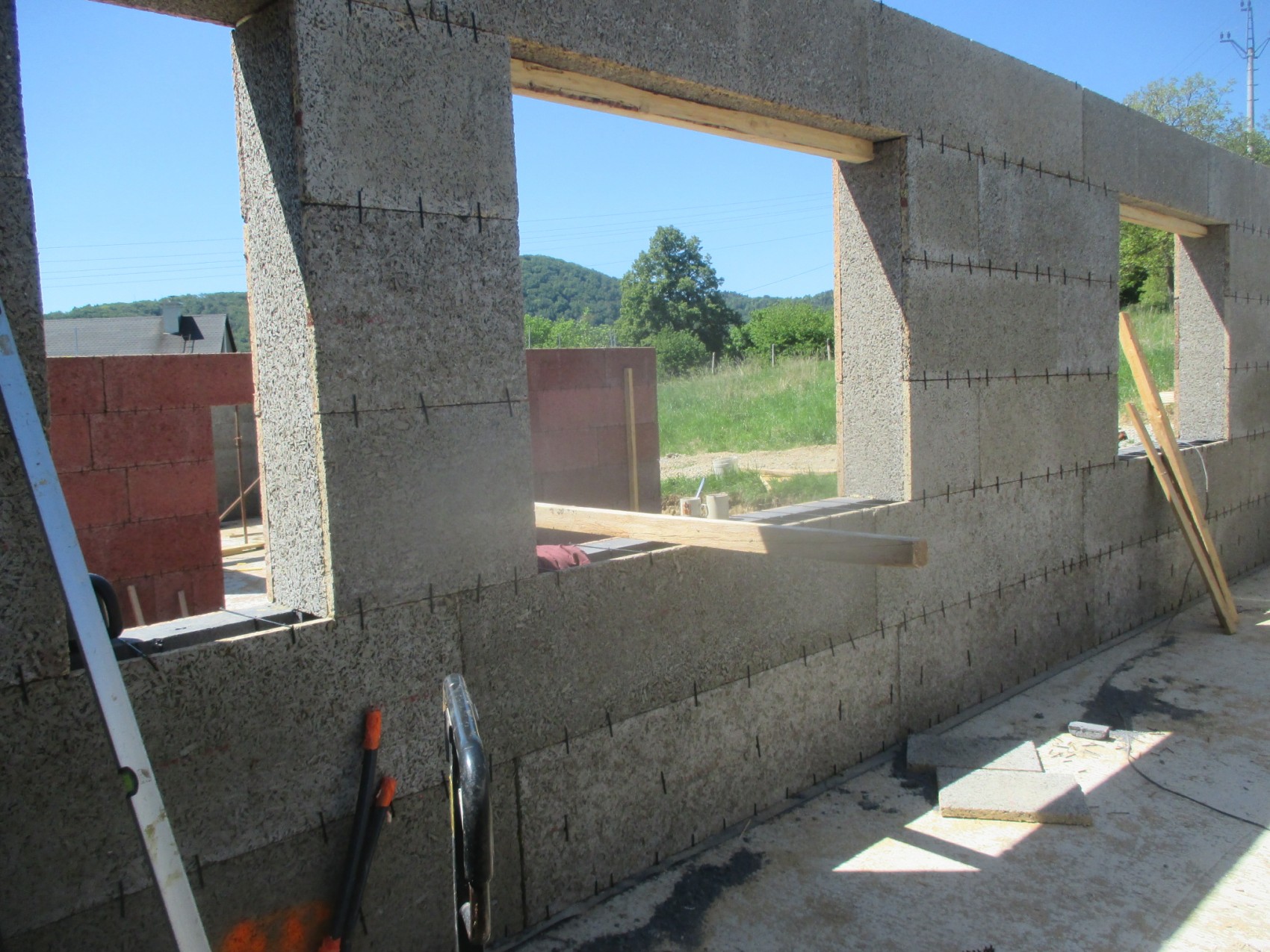

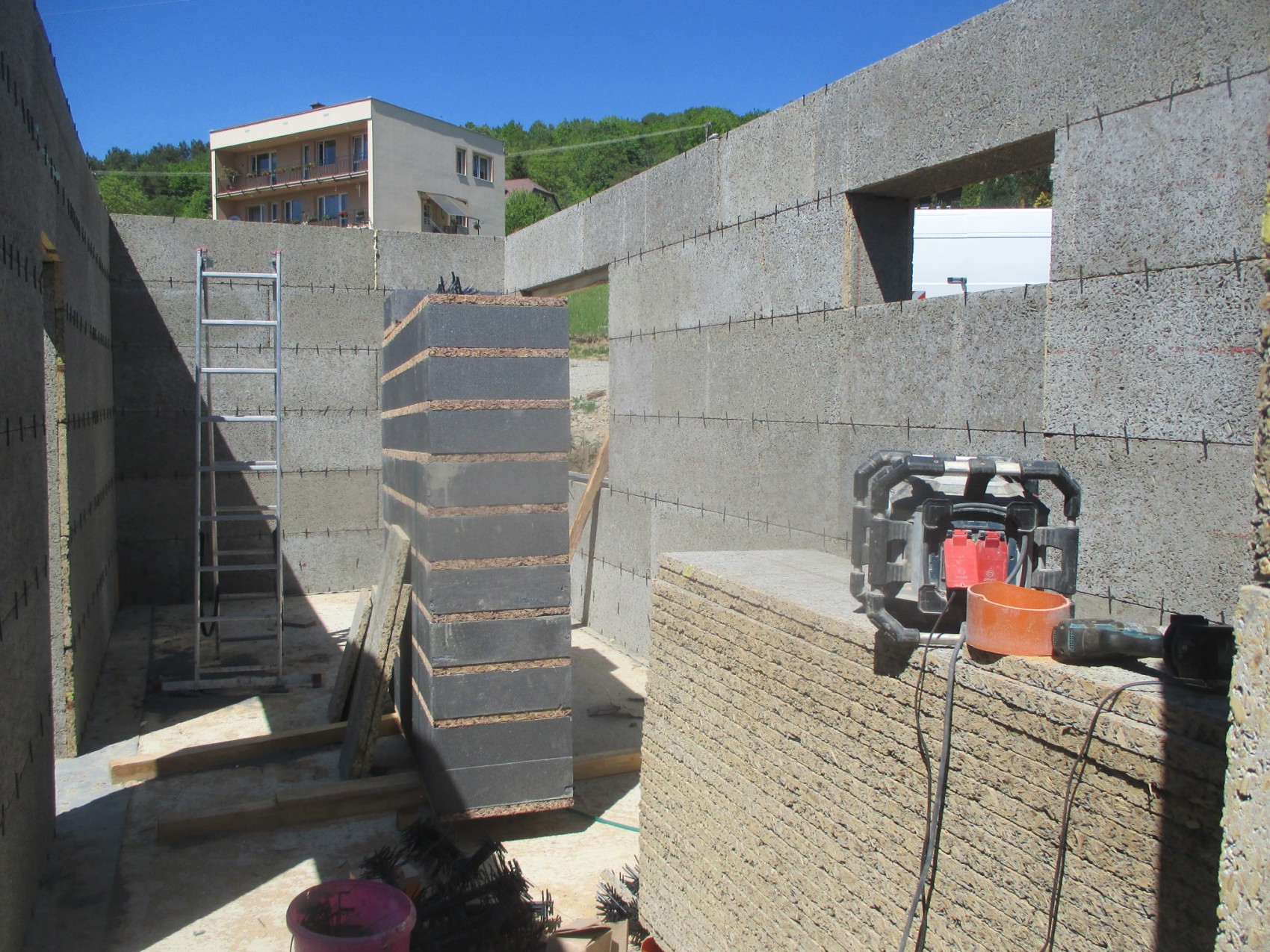

Murivová časť variant I. VELOX ( zvislé konštrukcie ):

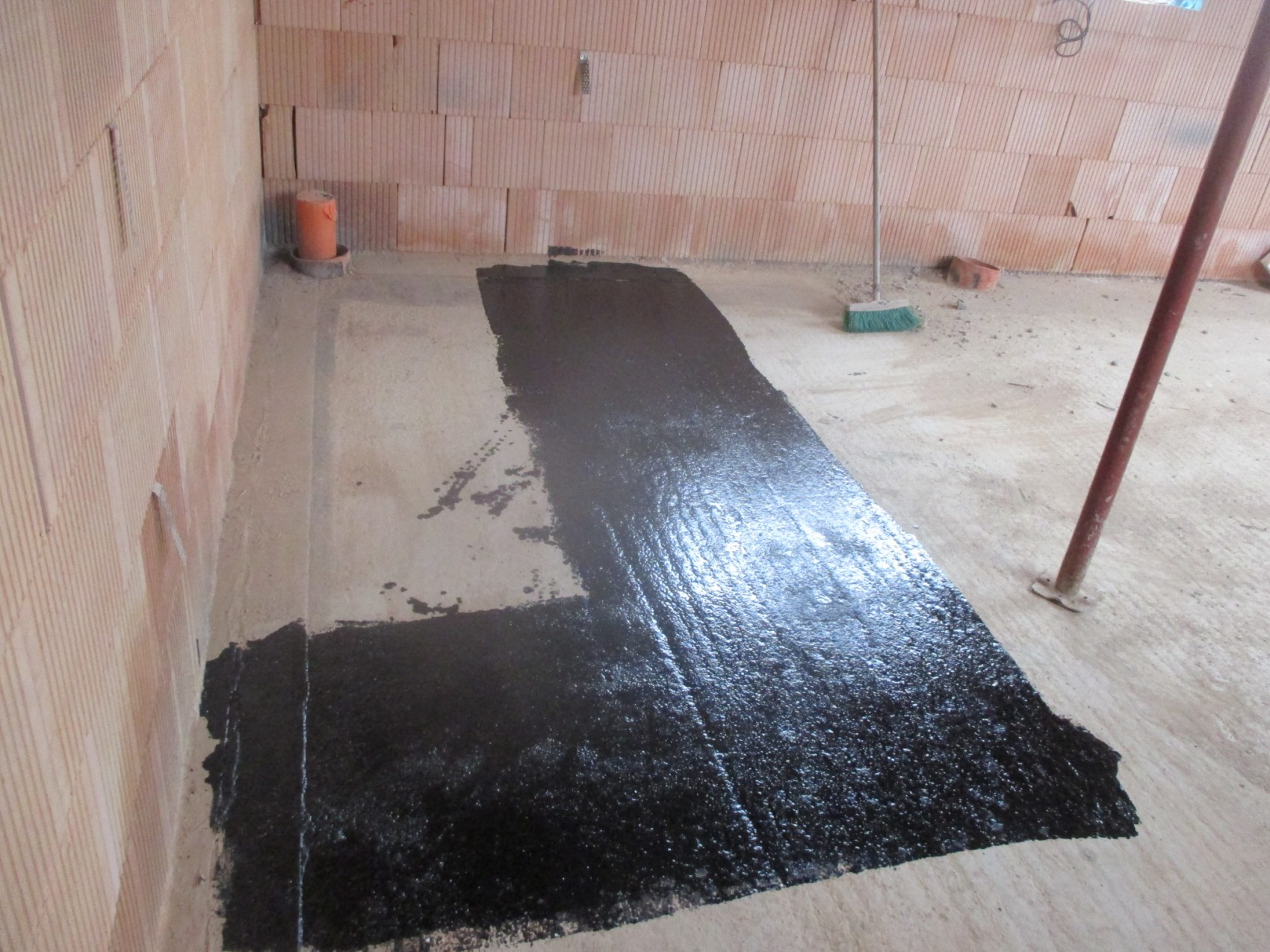

• Hydroizolácia – oxidovaný asfaltový pás V60S35 / AL S40 / G200 S40, prípadne DELTA-DCP 500 ( 0,7 mm ) ochrana proti vzlínajúcej vlhkosti a PROTIRADÓNOVÁ ochrana ( odolná voči prehnitiu, vysoká flexibilita, žiadne trhliny a praskanie, použitie pri nízkych teplotách, profilácia zamedzuje šmyku muriva a zabezpečuje pevné spojenia s maltou
• Založenie stavebného systému, hlavne rohov stavby. Táto časť je veľmi dôležitá a od nej závisí aj presnosť pri pokračovaní výstavby murivovej časti stavby

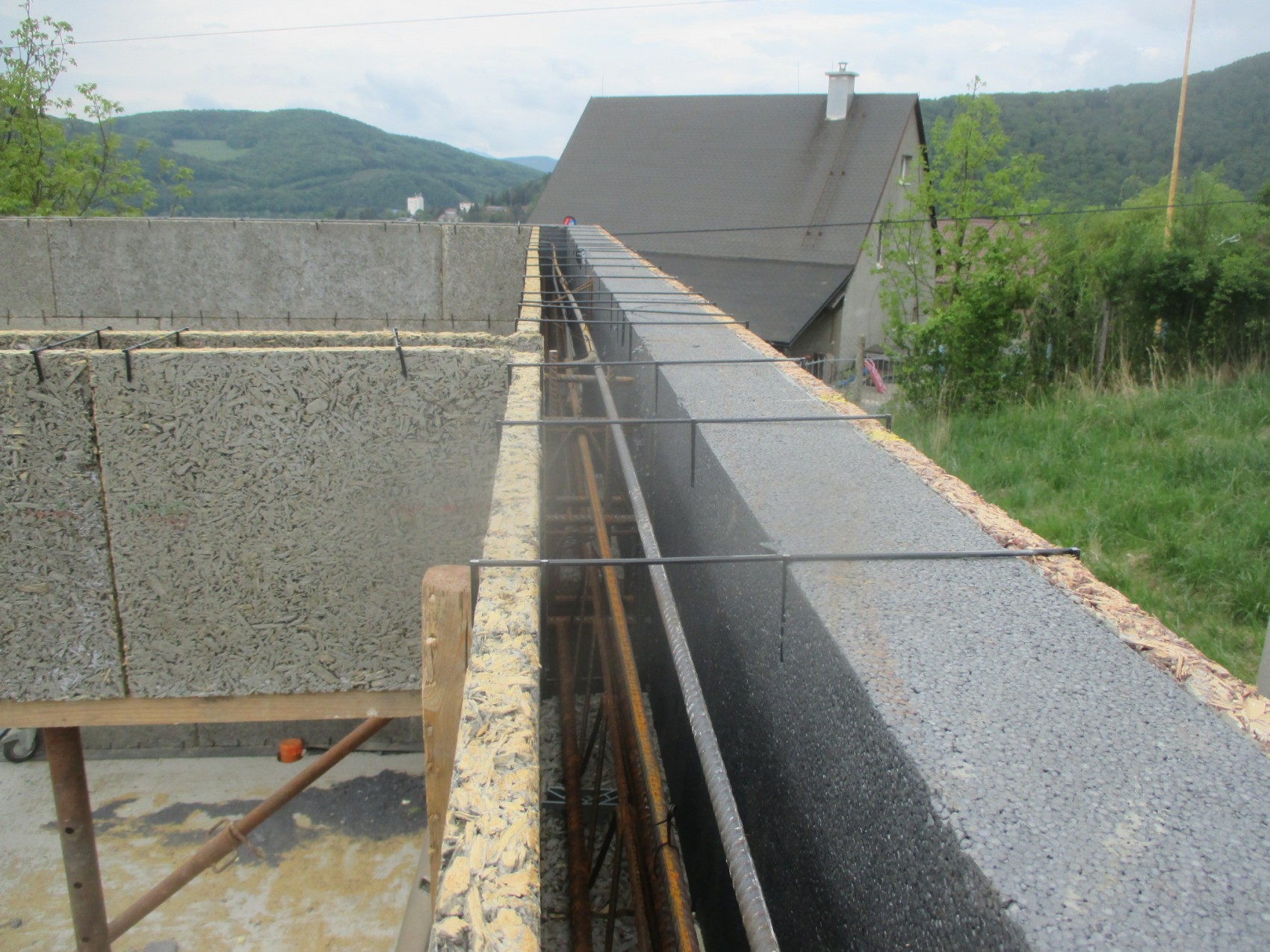

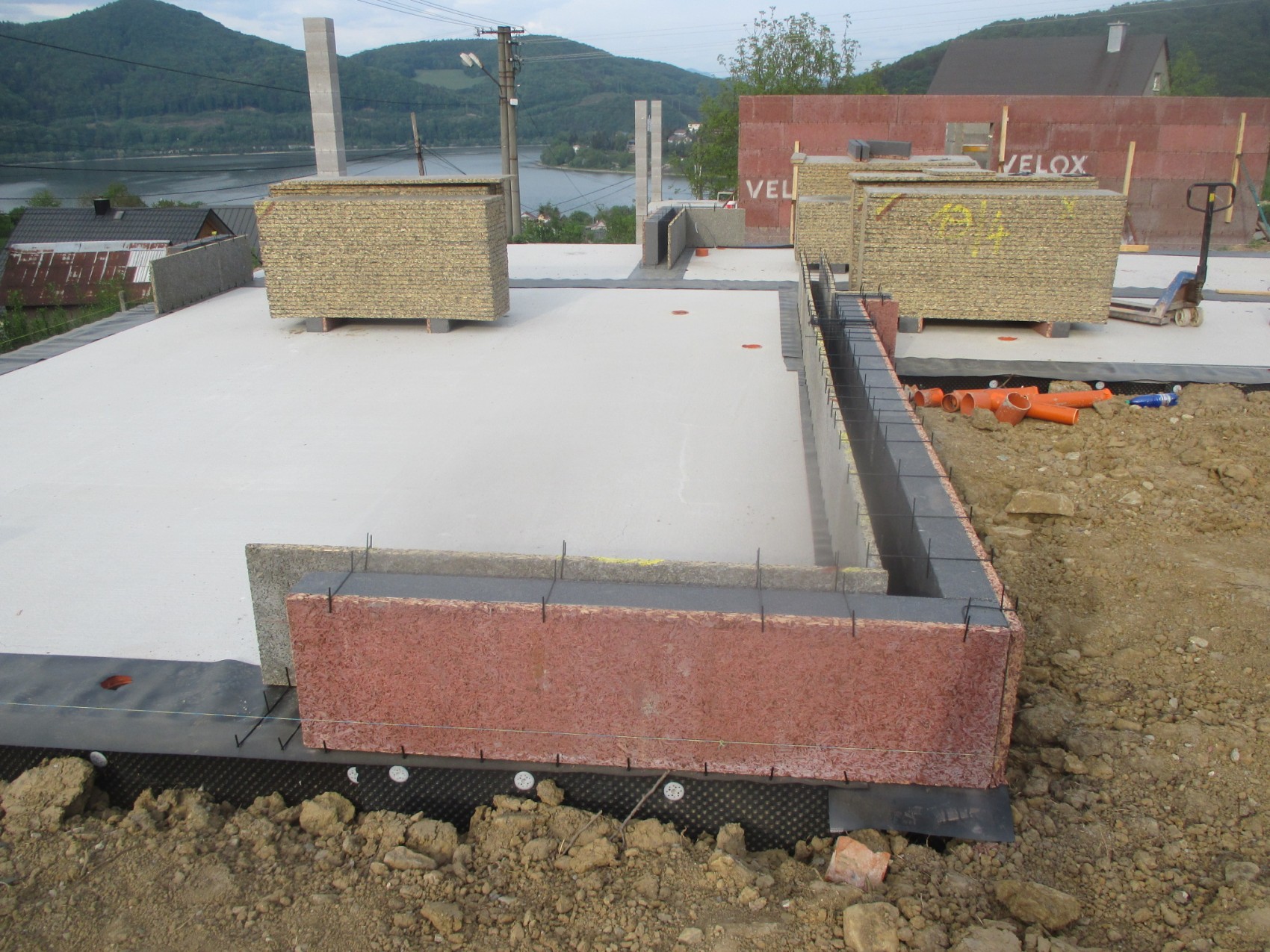

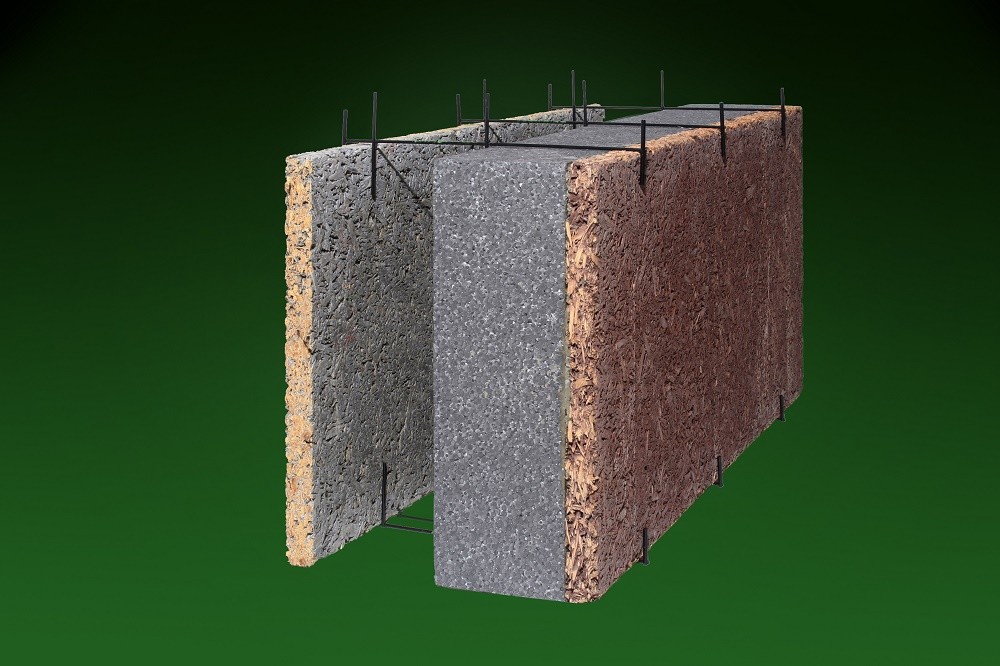

• Samotné realizovanie obvodového muriva za použitia: A/ Štiepkocementová doska VELOX WSD35 ( obojstranne ) B/ Štiepkocementová doska VELOX WSC-EPS-plus 185-285. Ako spojovací materiál sa použijú stenové stavebné spony ( rozmer podľa hrúbky steny )

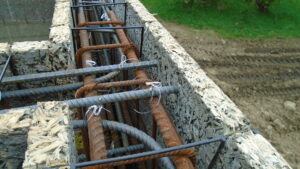

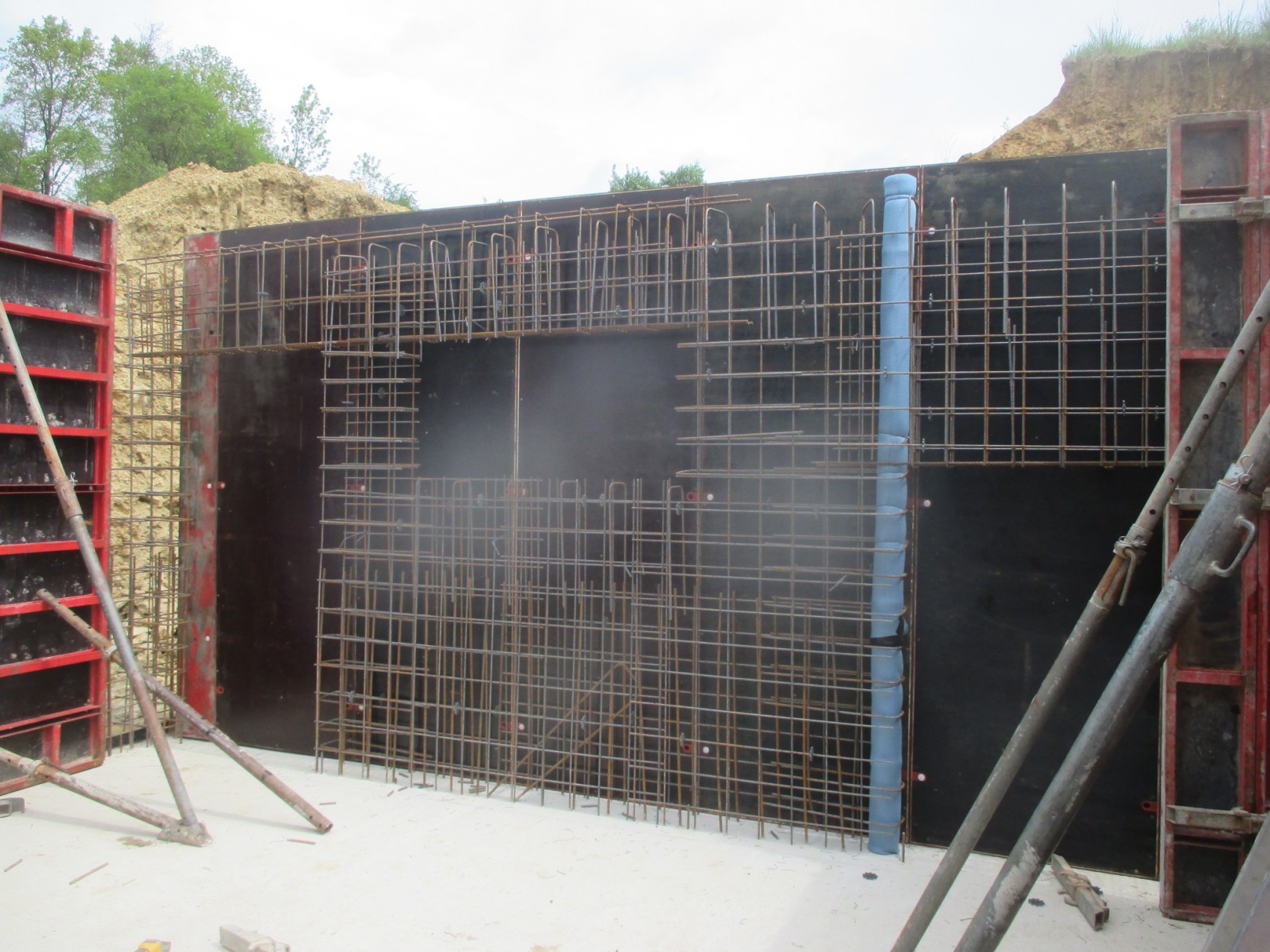

• Betónová zálievka C20/25 ( etapovite ) výplne celej stenovej plochy debnenia stavebného systému VELOX. Ako stavebná výstuž sa použijú na mieru vyhotovené stenové výstuhy zo stavebnej ocele, ktoré sa dodávajú spolu so stavebným systémom
• Súčasťou dodávky stavebného systému je aj nadokenná betonárska výstuž dodávaná spolu so stavebným systémom
• Realizácia ostení ( špaliet ) stavebných otvorov – VELOX WS50
• Murovanie nenosných priečok pórobetón rozmer 125/150 mm ( napr. PORFIX, YTONG ). alebo tehla rozmer 115/140 mm ( napr. HELUZ ), súčasťou sú aj nenosné preklady v šírke tvárnic. Použitý spojovací materiál ako pri obvodovom a nosnom murive vrátane kovovej murivovej spojky.

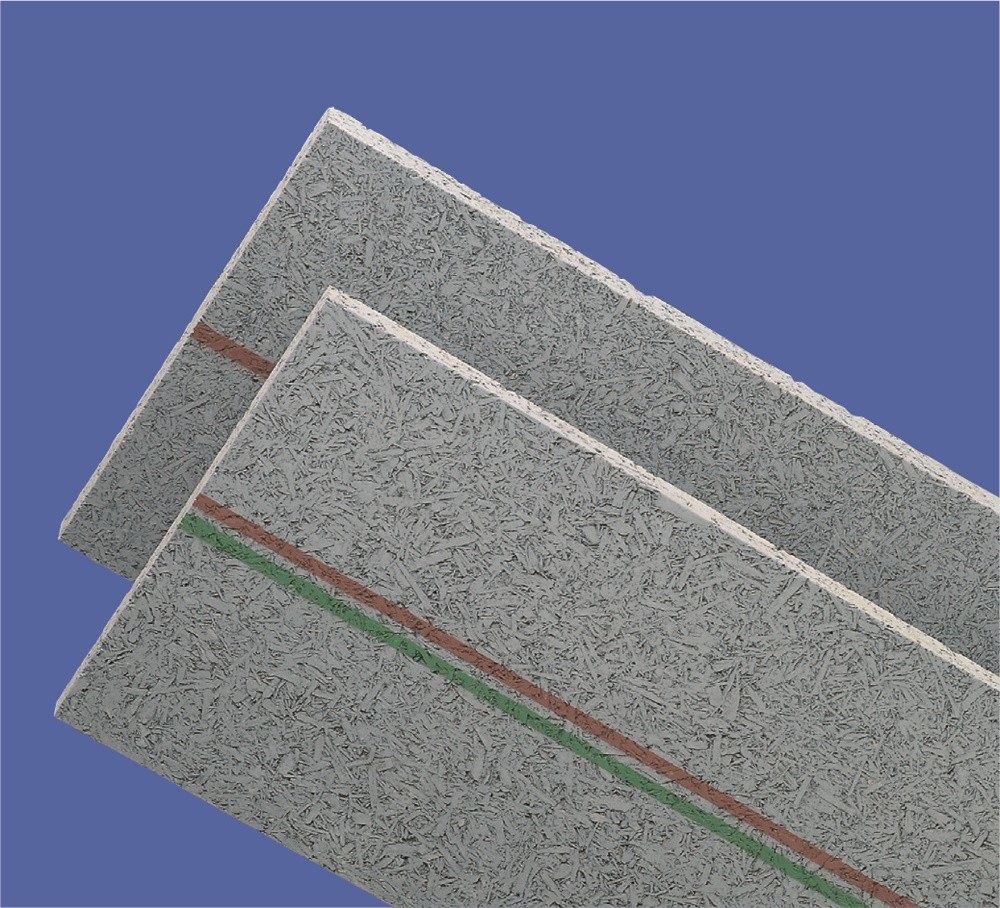

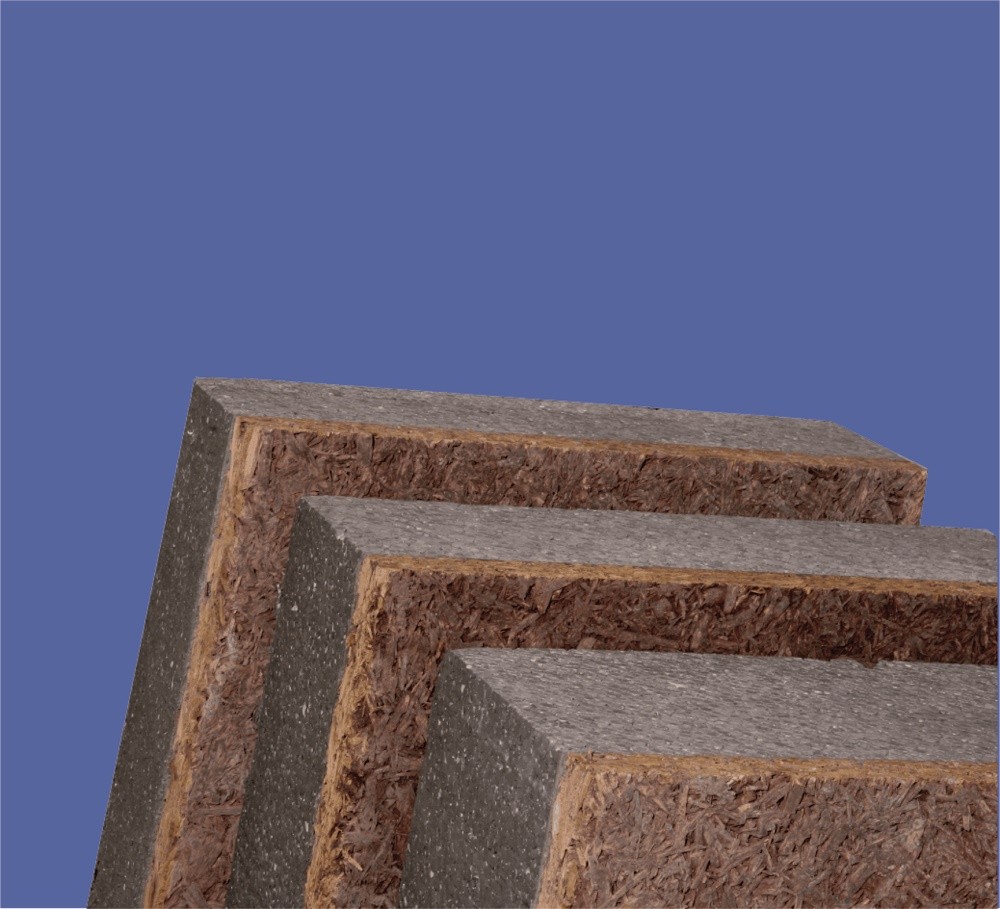

* VELOX štiepkocementová doska WSD 25, 35
a 50 – podľa ETA-19/0427 so zvýšenou objemovou hmotnosťou a vysokou dynamickou tuhosťou. Rozmer ( dĺžka x šírka ):
   2000 x 500 mm. Oblasť použitia: obvodové a vnútorné steny s vysokými nárokmi na pevnosť a zvukovú izoláciu. Špeciálne vlastnosti: odolná proti hutneniu betónu.
* VELOX štiepkocementová dvojvrstvová doska WSC-EPS- plus – štiepkocementová izolačná doska hrúbky 35 mm / tlakom spojená s doskou zo sivého EPS polystyrénu
   s prídavkom grafitu EPS-GW podľa ETA-19/0427. Rozmer ( dĺžka x šírka ): 2000 x 500 mm. Oblasť použitia: obvodové steny s veľmi vysokými nárokmi na tepelnú izoláciu.
   Špeciálne vlastnosti: odolná proti hutneniu betónu, tepelnoizolačná.
* VELOX stavebné spony – optimálna antikorózna ochrana vďaka zinkofosfátovanému a kataforicky ponorne lakovanému povrchu.
* VELOX okrajové pruhy bez izolácie – z výroby narezané pruhy zo štiepkocementových dosiek VELOX WS 50 podľa ETA-19/0427. Rozmer ( dĺžka x šírka ): 165-500 x 500
   mm. Oblasť použitia: na jednoduché vytvorenie ostení okenných a dverných otvorov a prekladov. Špeciálne vlastnosti:

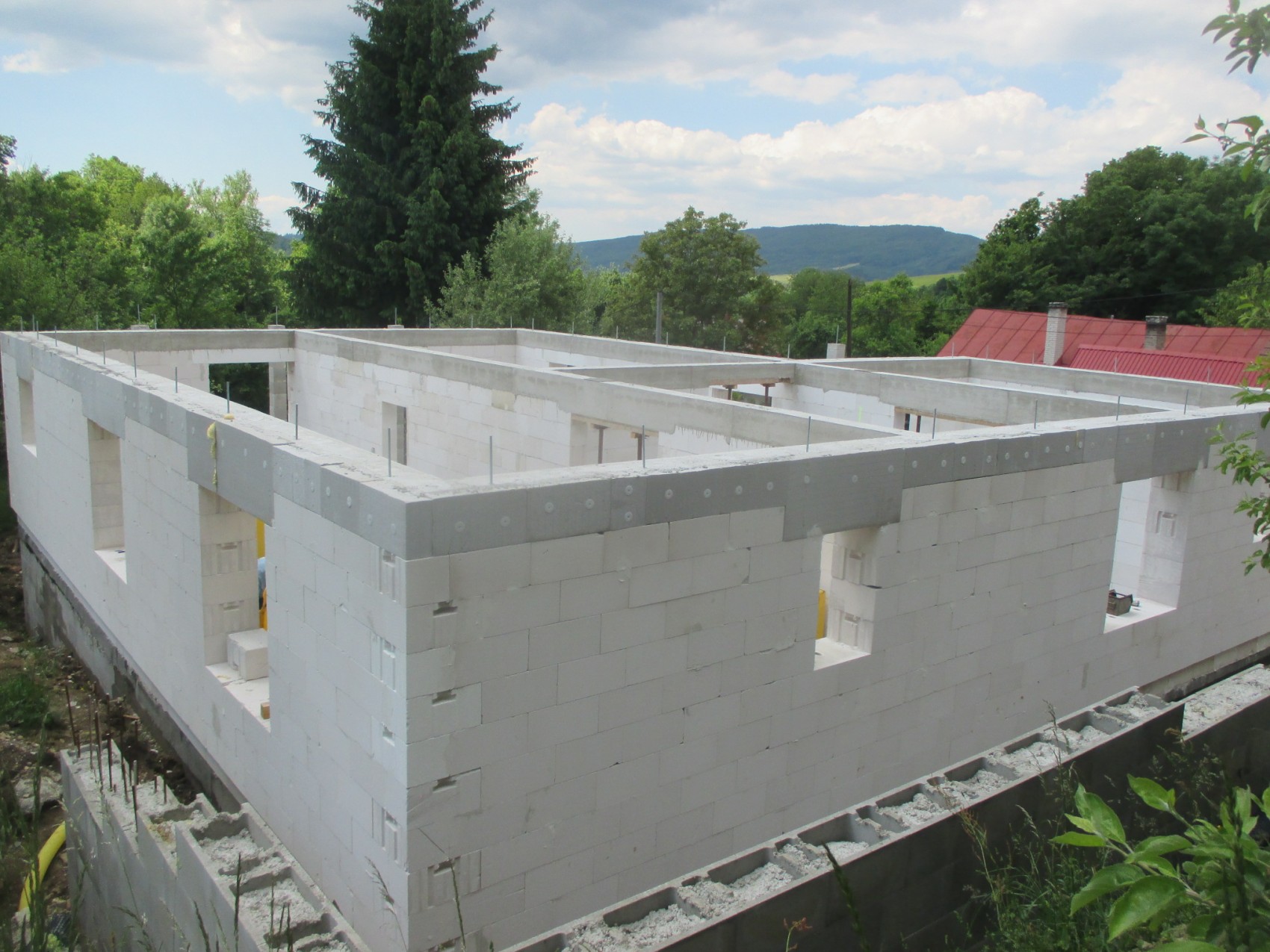

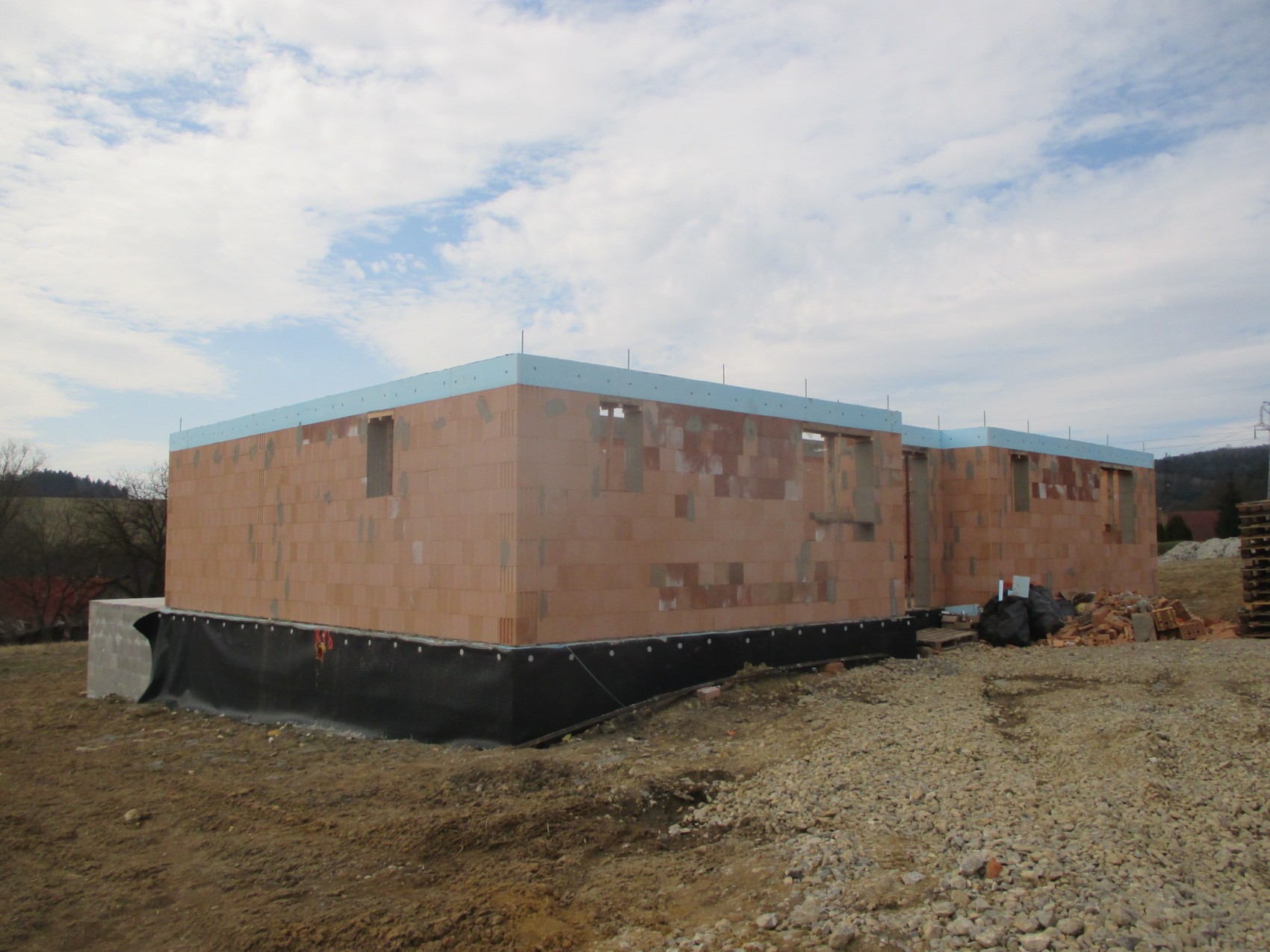

Murivová časť variant II. ( zvislé konštrukcie ):

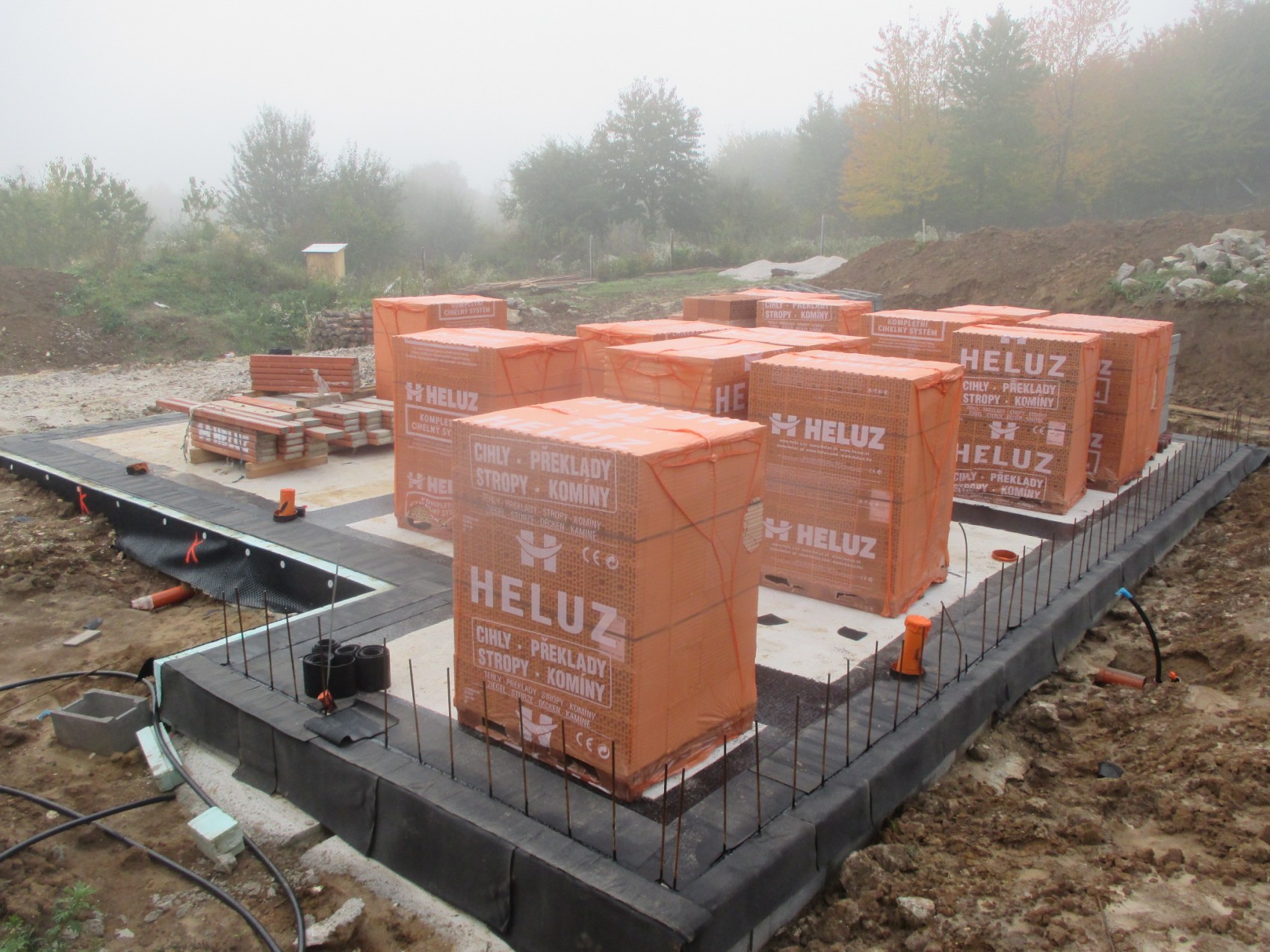

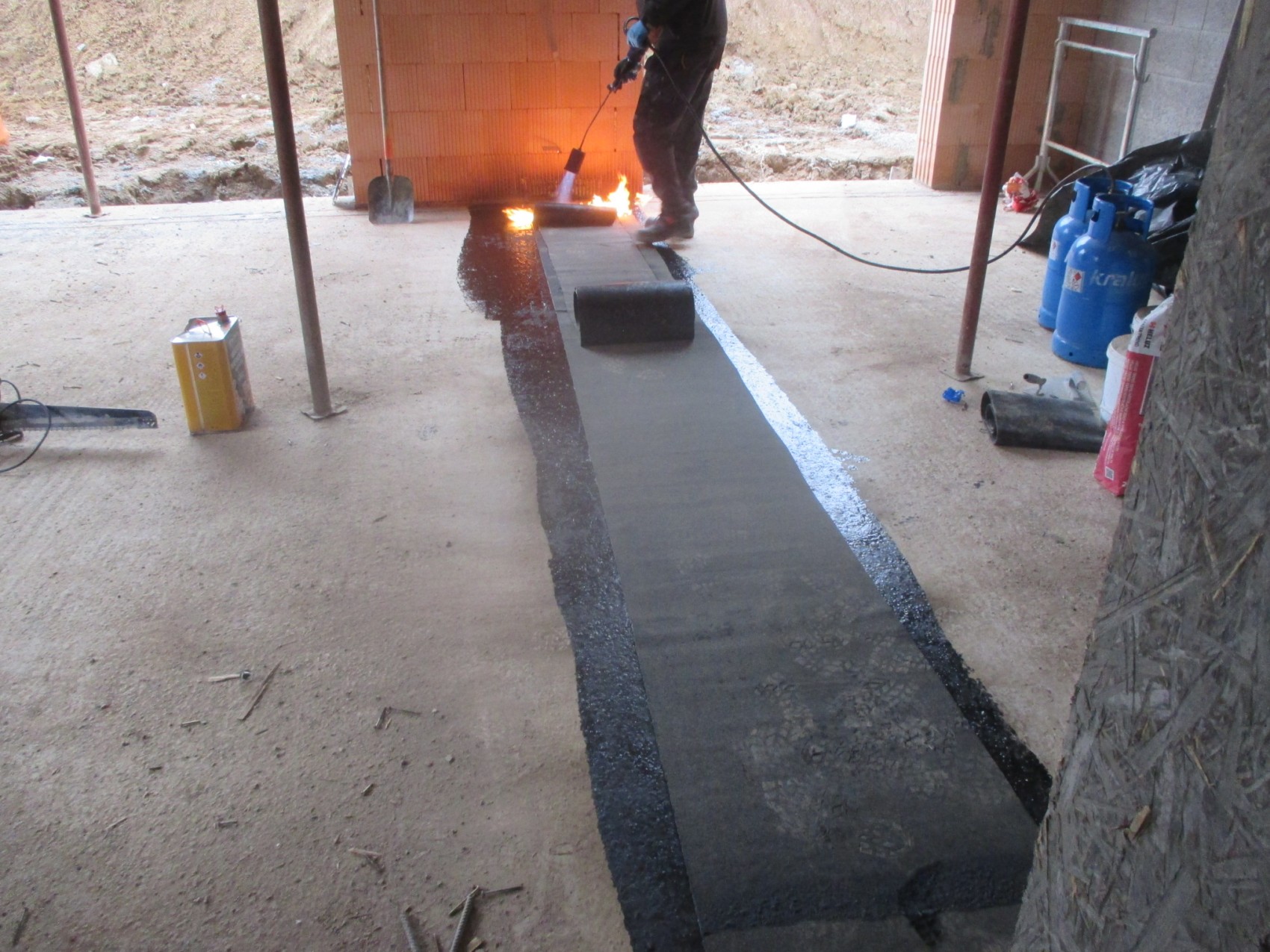

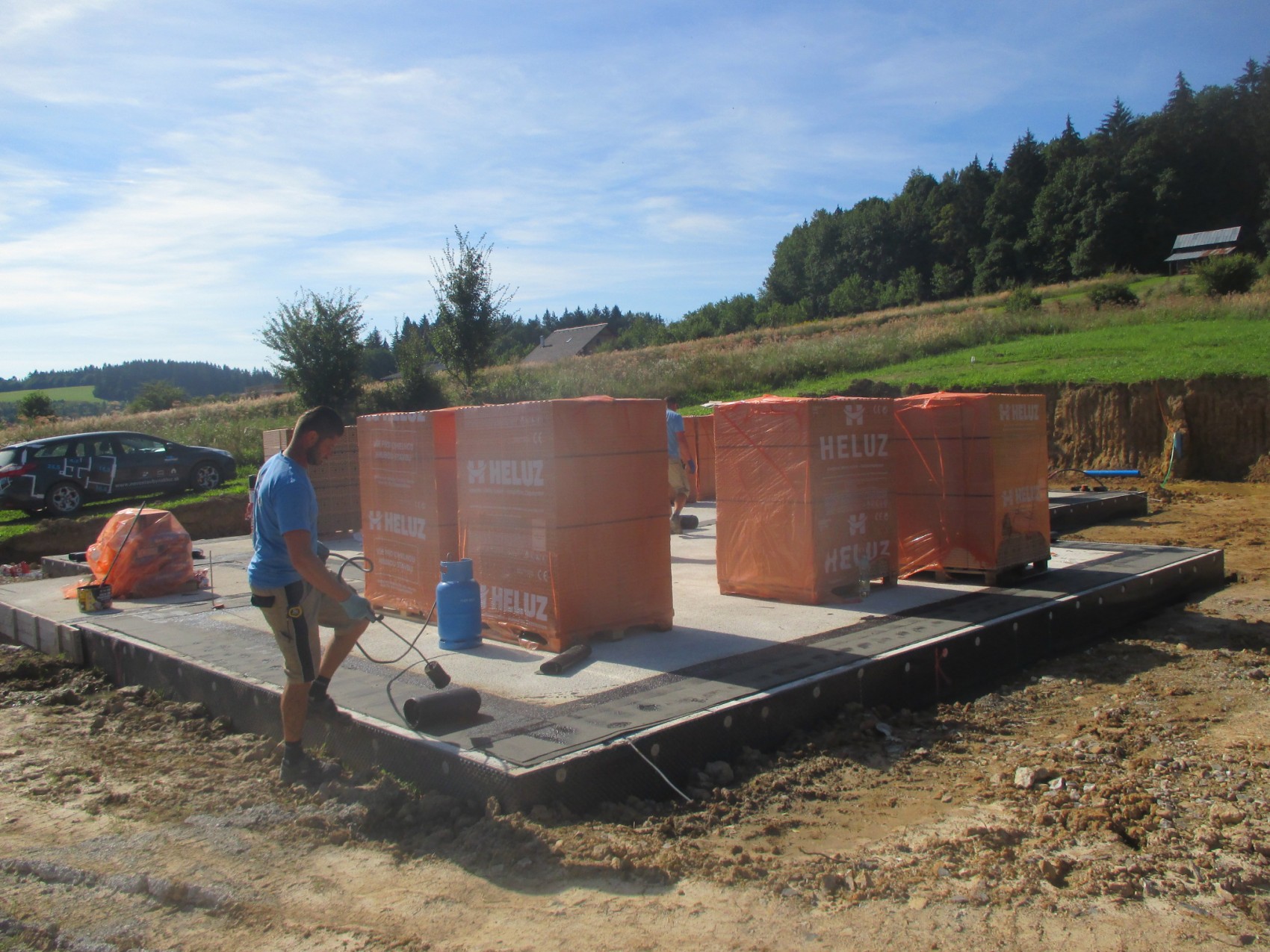

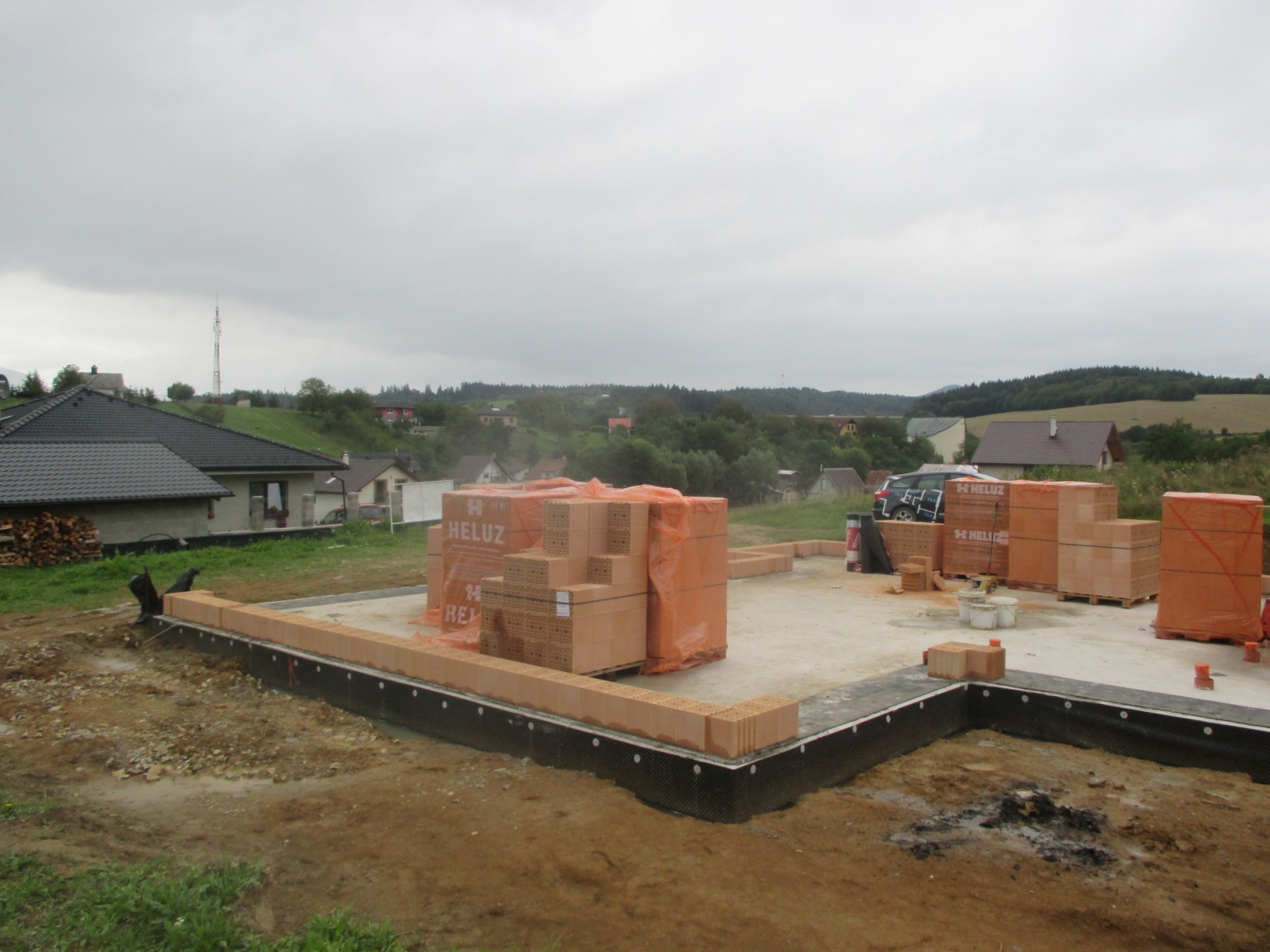

• Natavenie plošnej hydroizolácie proti zemnej vlhkosti V60-S35 pod obvodové a nosné murivo vrátane penetračného náteru vo dvoch vrstvách. Prípadne môže byť použitá aj hydroizolácia proti radónu AL-VS40 / G200-S40

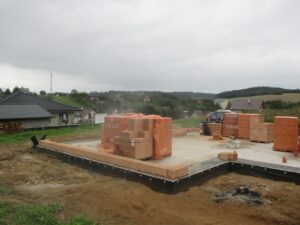

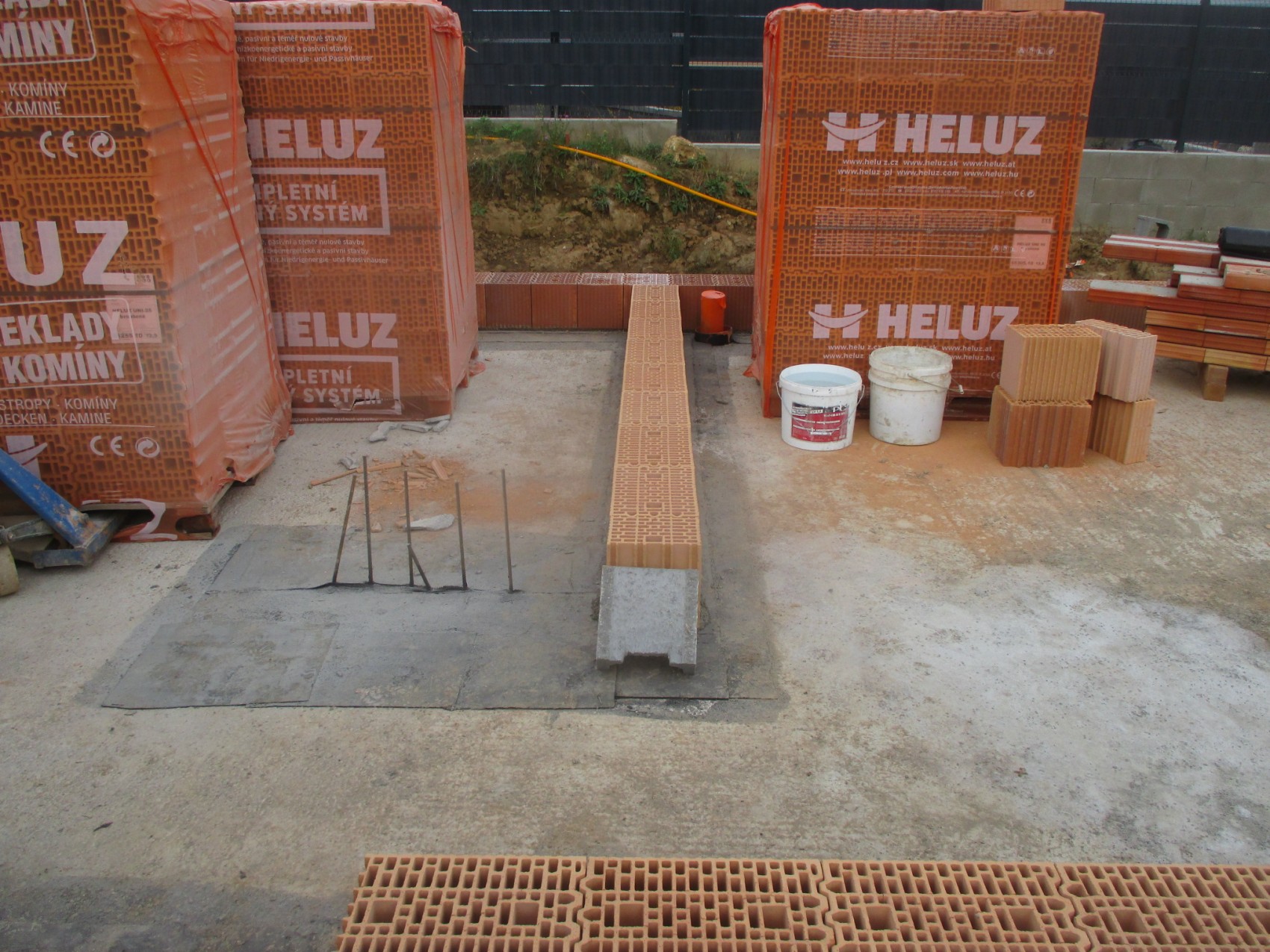

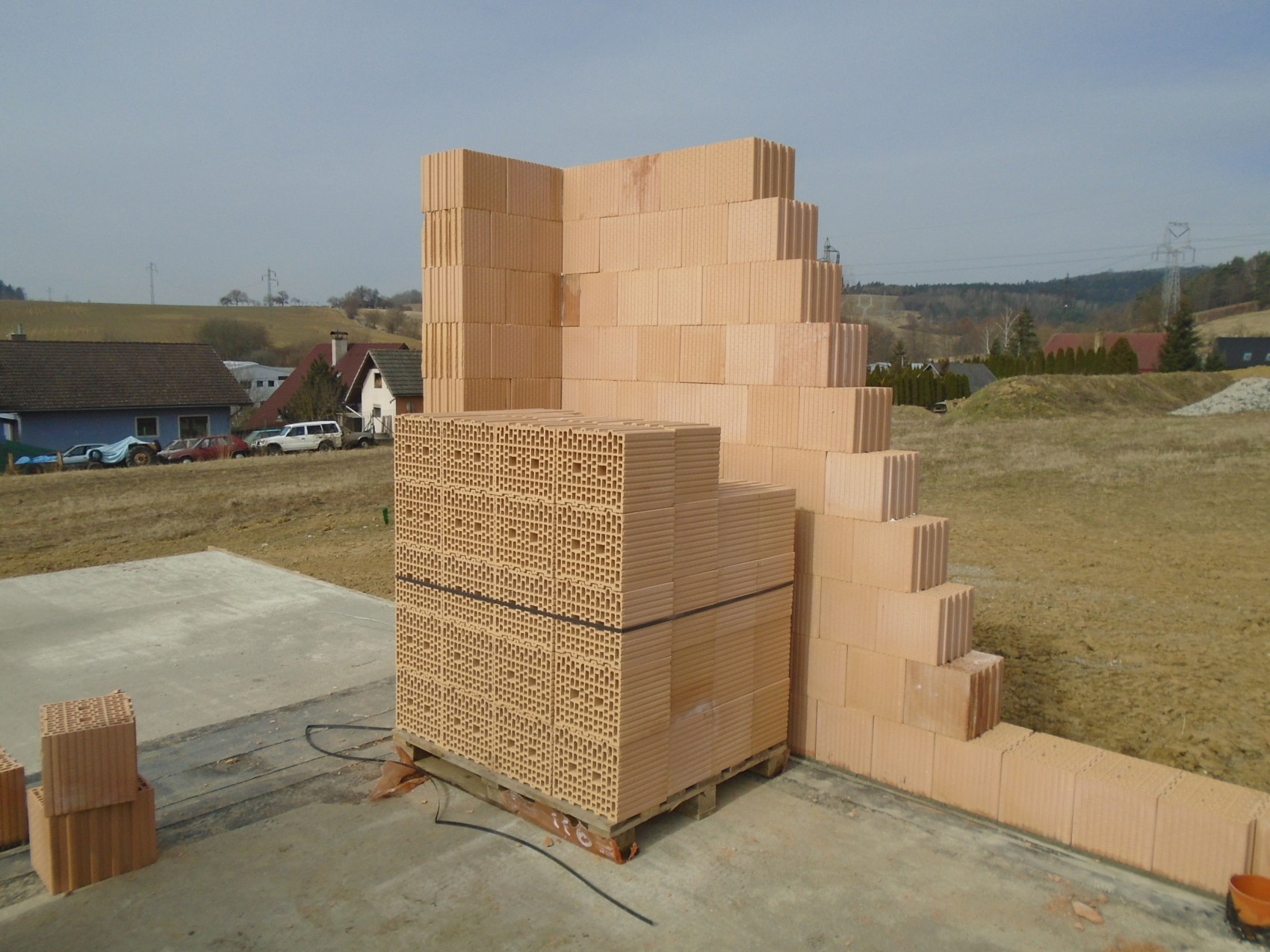

• Založenie muriva, hlavne rohov stavby. Táto časť je veľmi dôležitá a od nej závisí aj presnosť pri pokračovaní výstavby murivovej časti stavby. Bežne používané materiály napr. tehla HELUZ hrúbka 30/38/44/50 cm, pórobetón YTONG hrúbka 30/45/50 cm. Na založenie prvej rady tvárnic sa používa zakladacia malta,

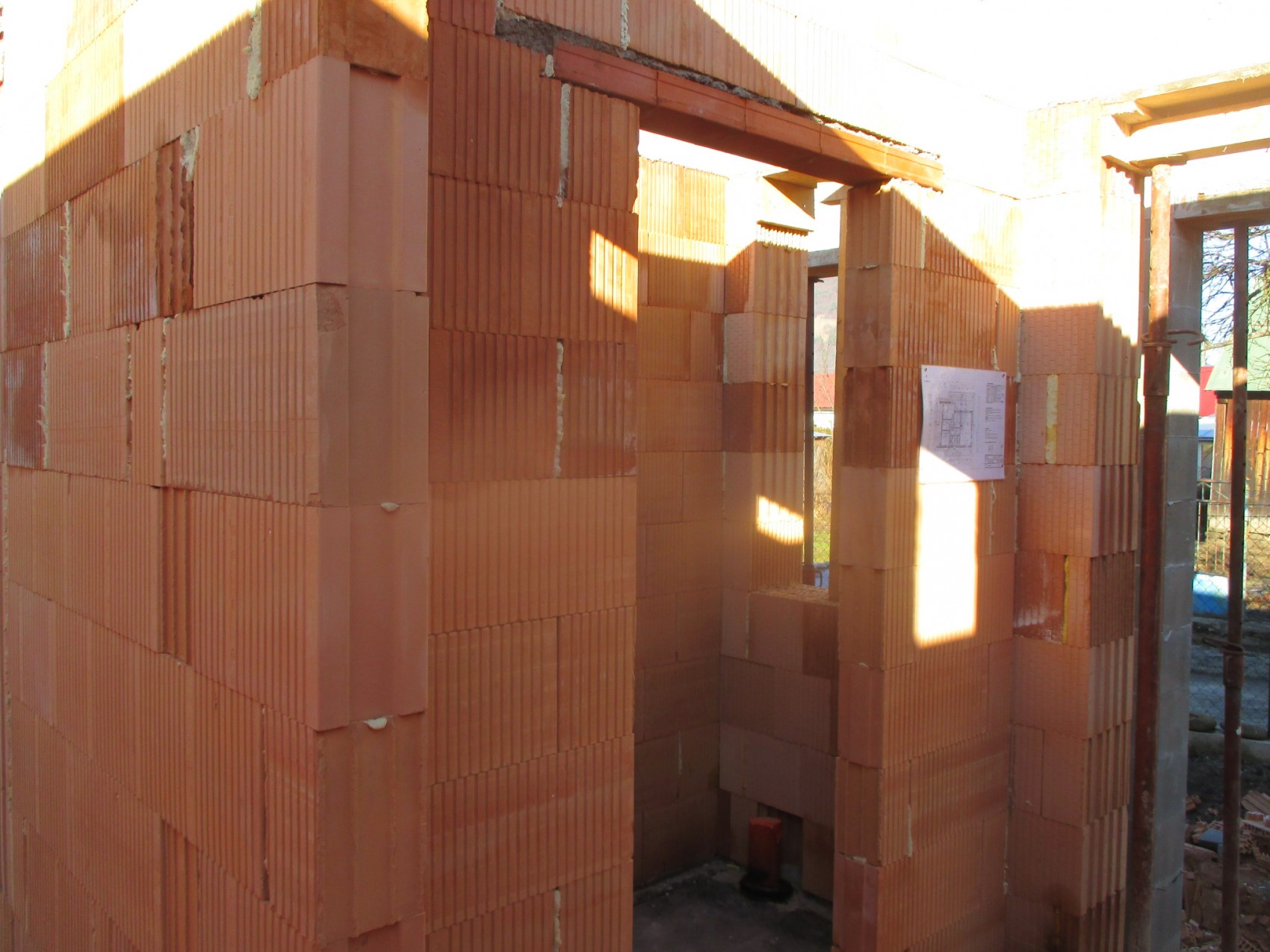

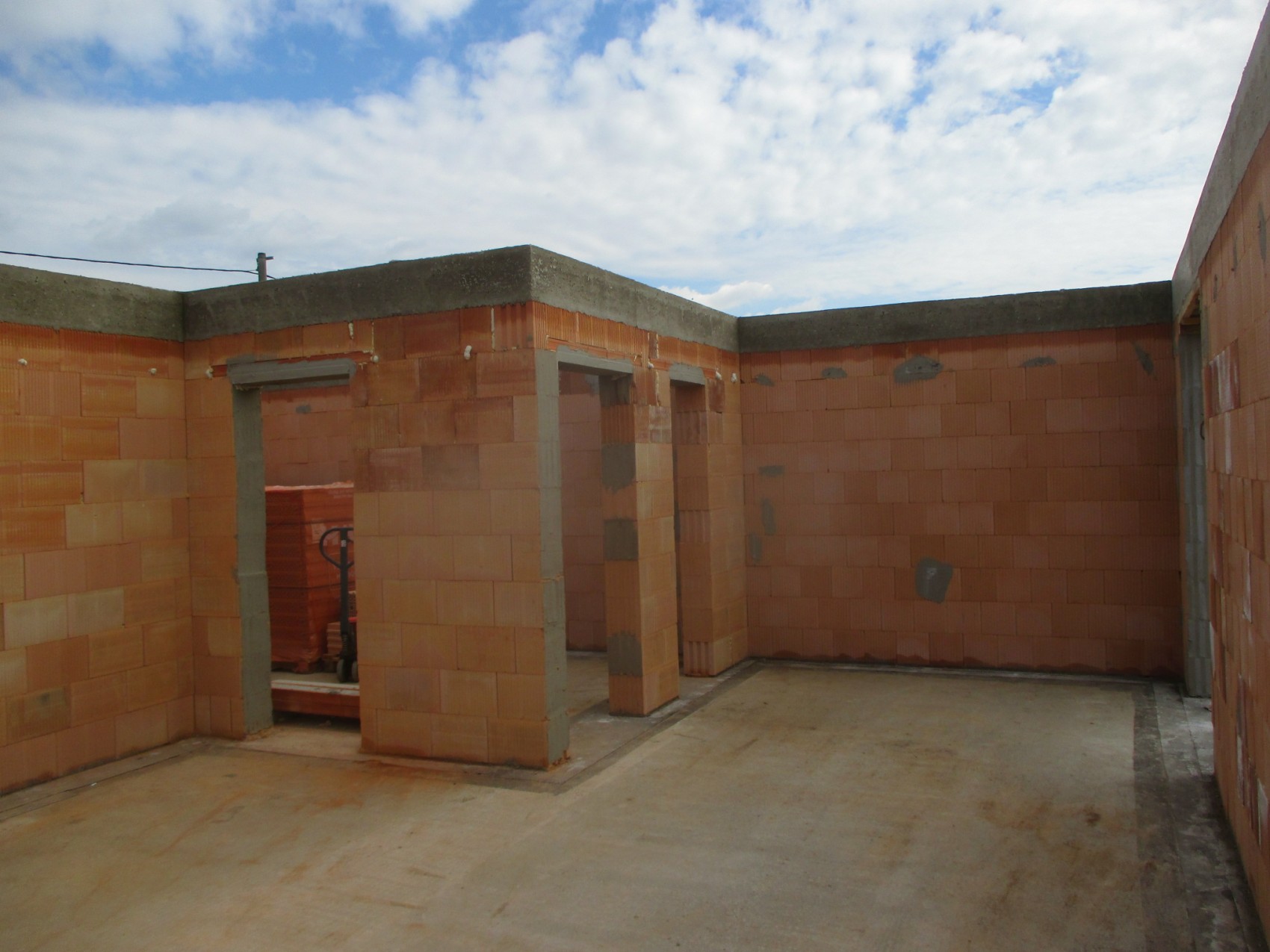

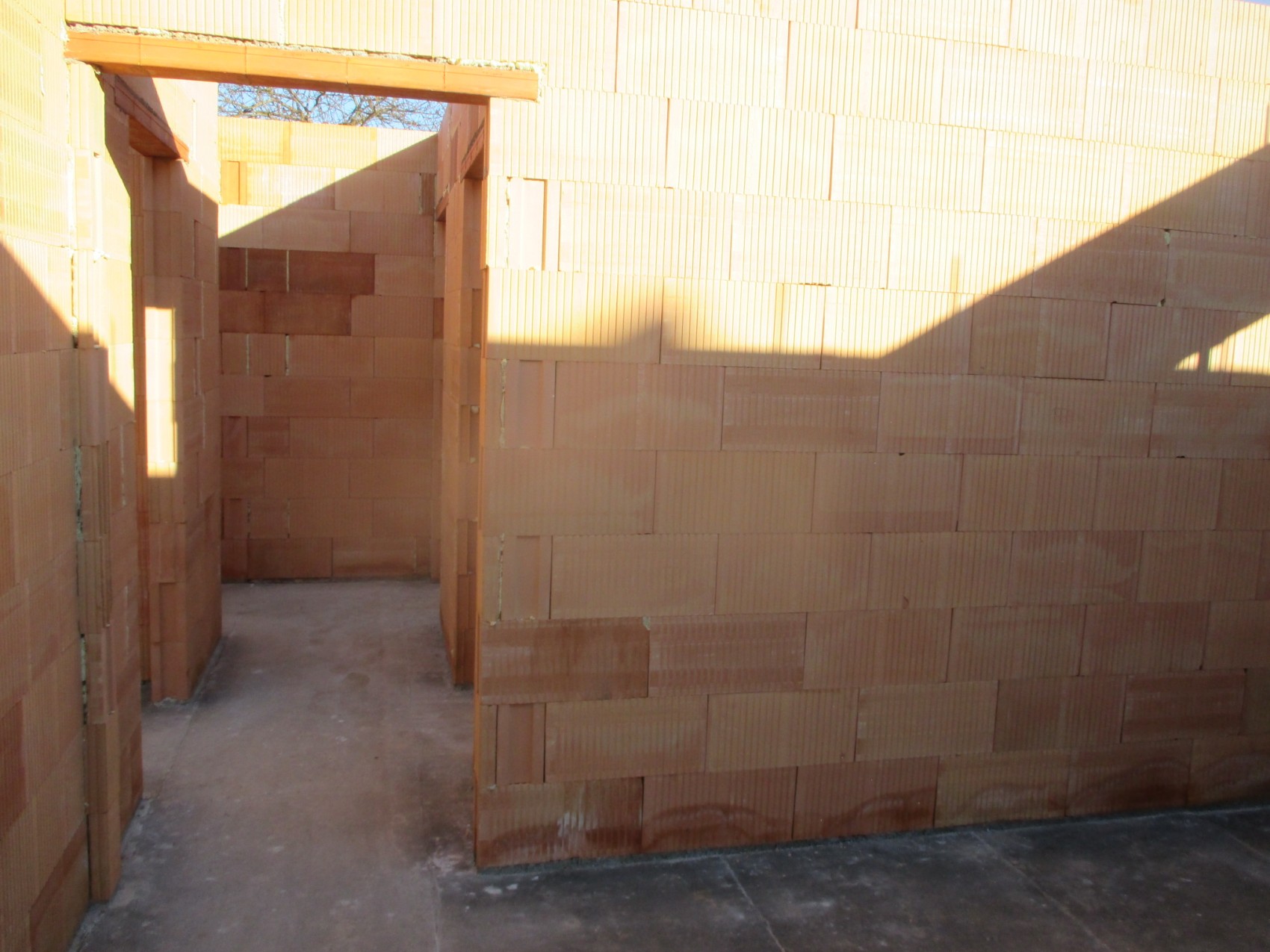

• Samotné murovanie obvodového a nosného muriva . Ako pojivo pre pórobetónové tvárnice sa používa murovacie tenkovrstevné lepidlo ( nanášané hrebeňom ), pre tehlové tvárnice sa môže použiť aj na to určená montážna pena. Špáry medzi tvárnicami sa musia vyspraviť na to určenou termo maltou.

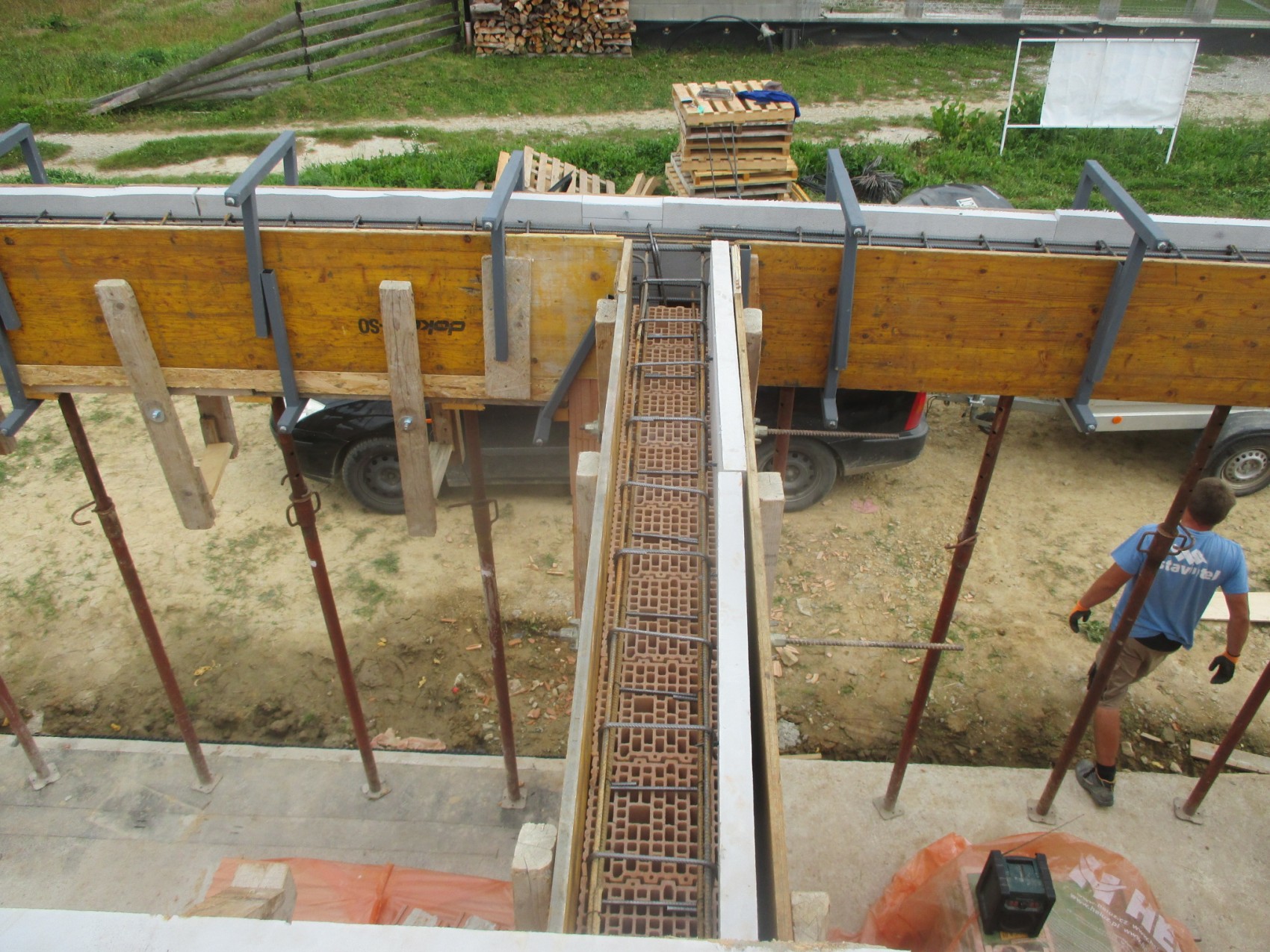

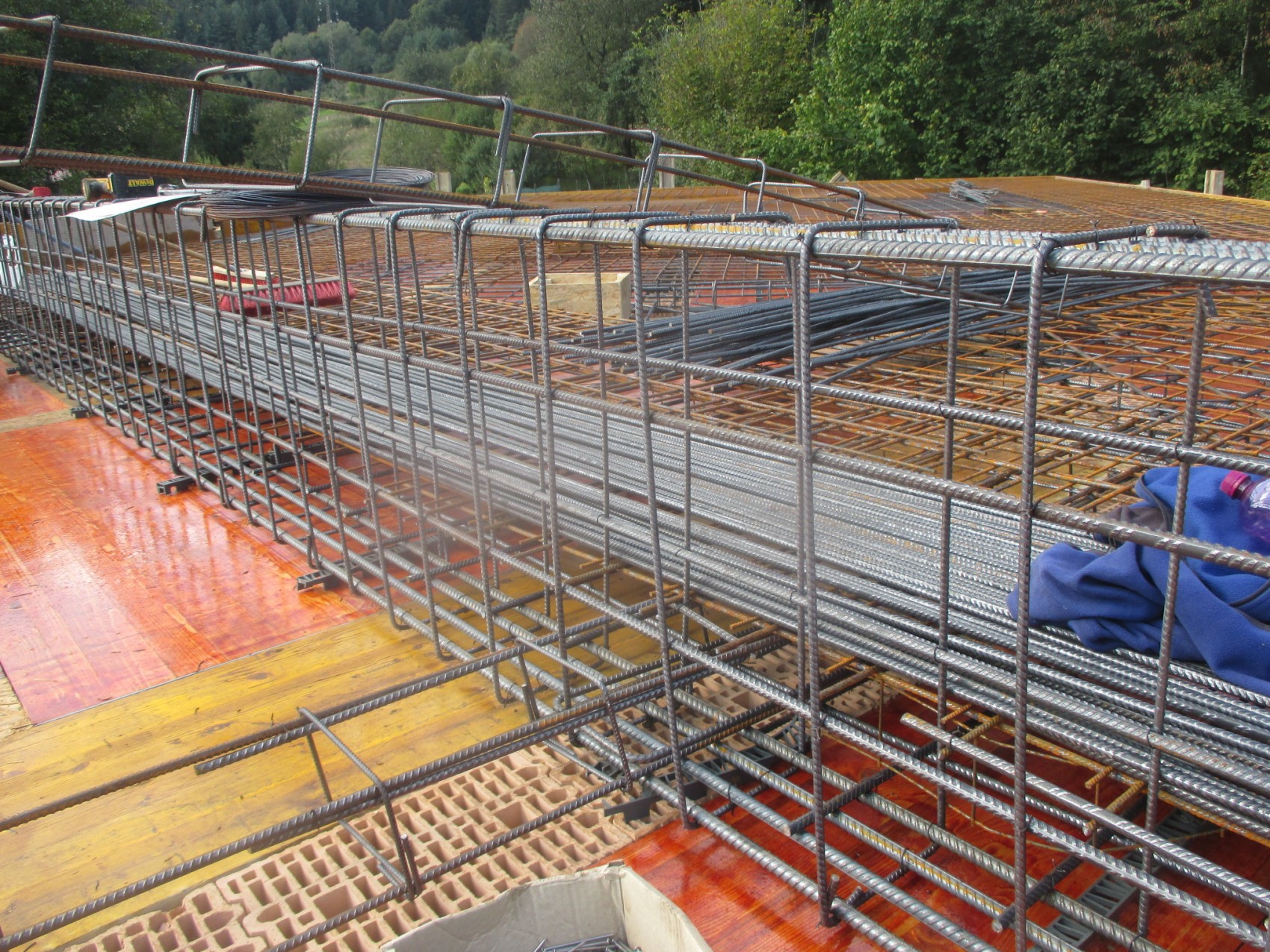

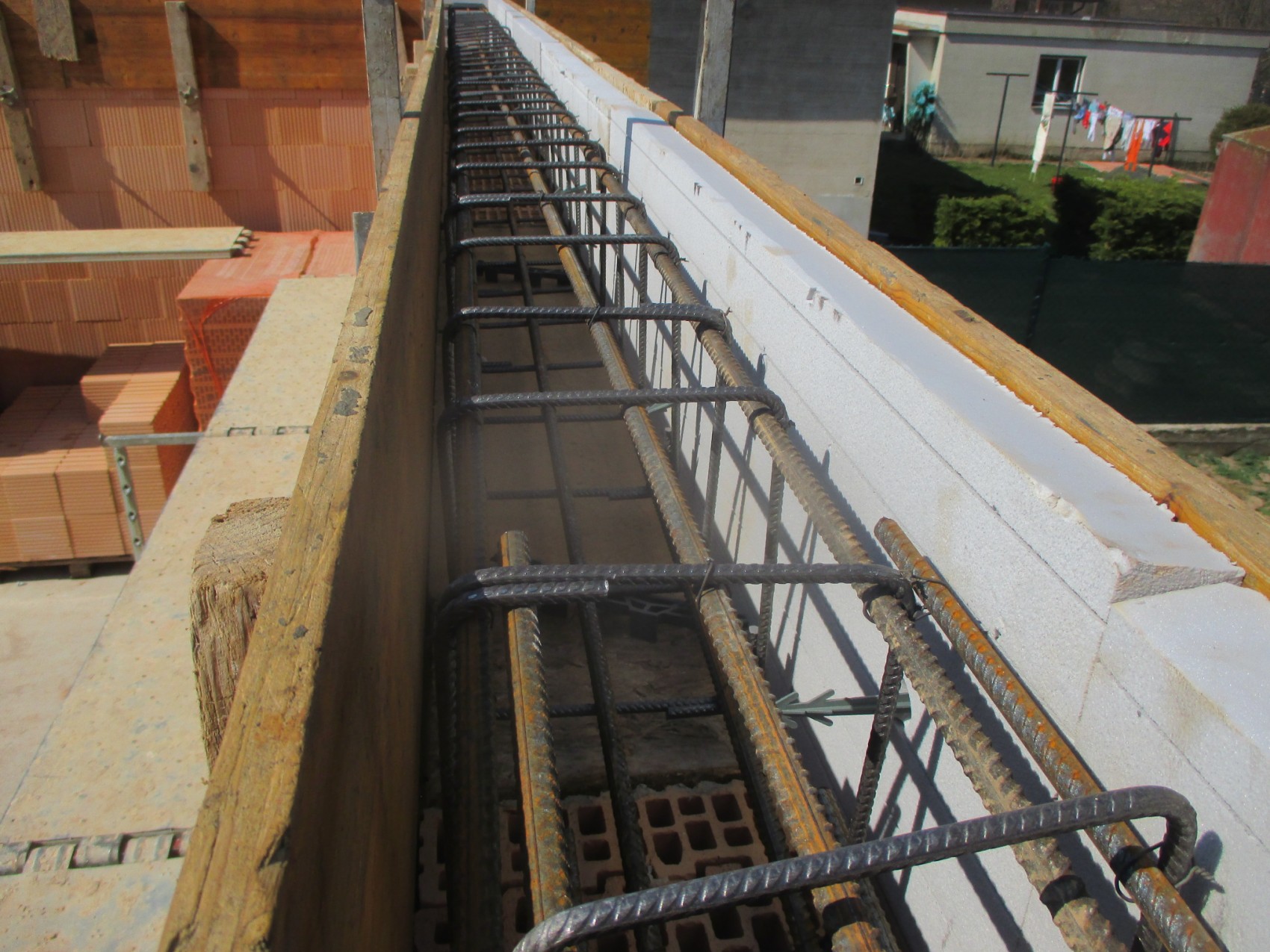

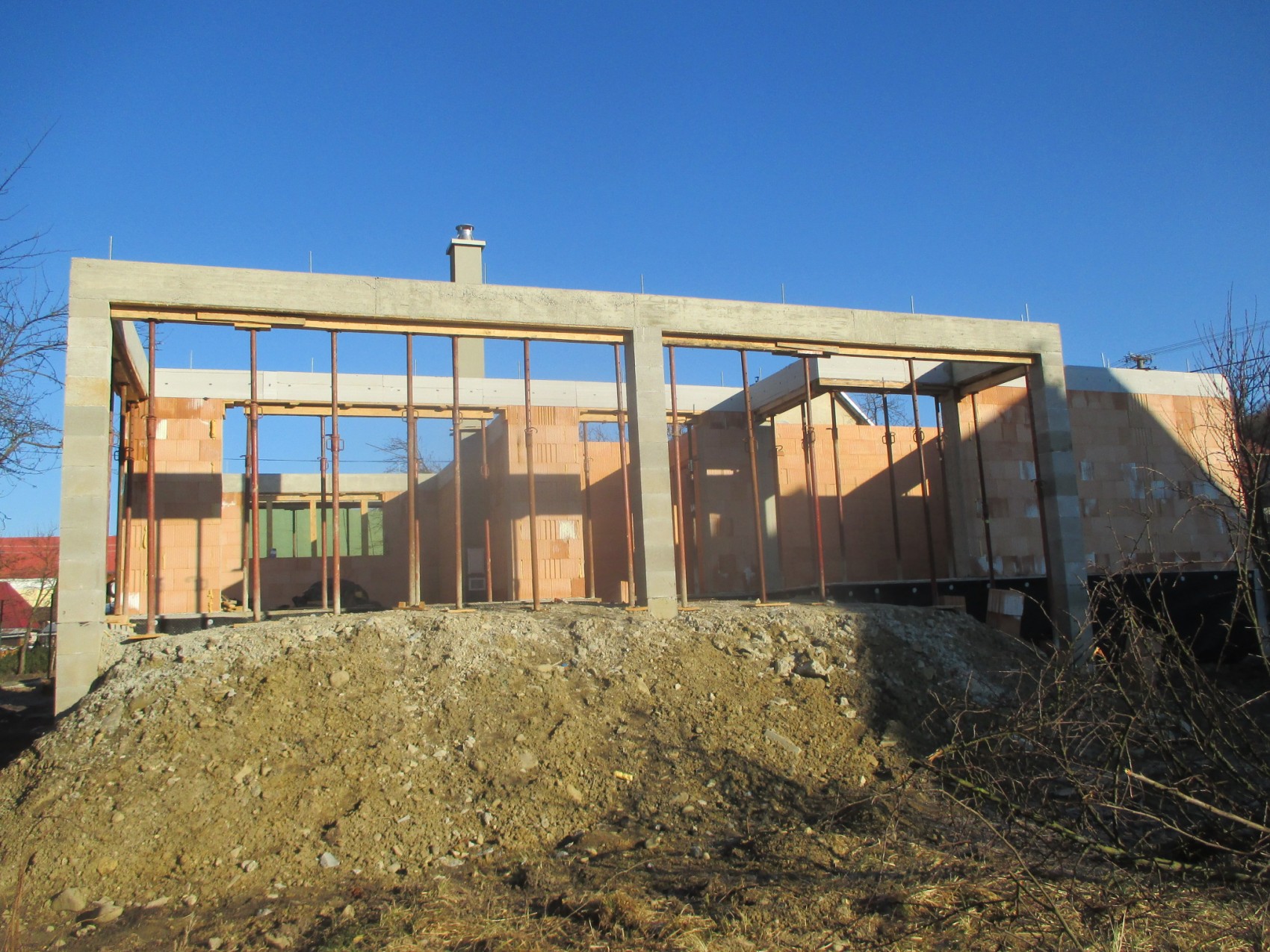

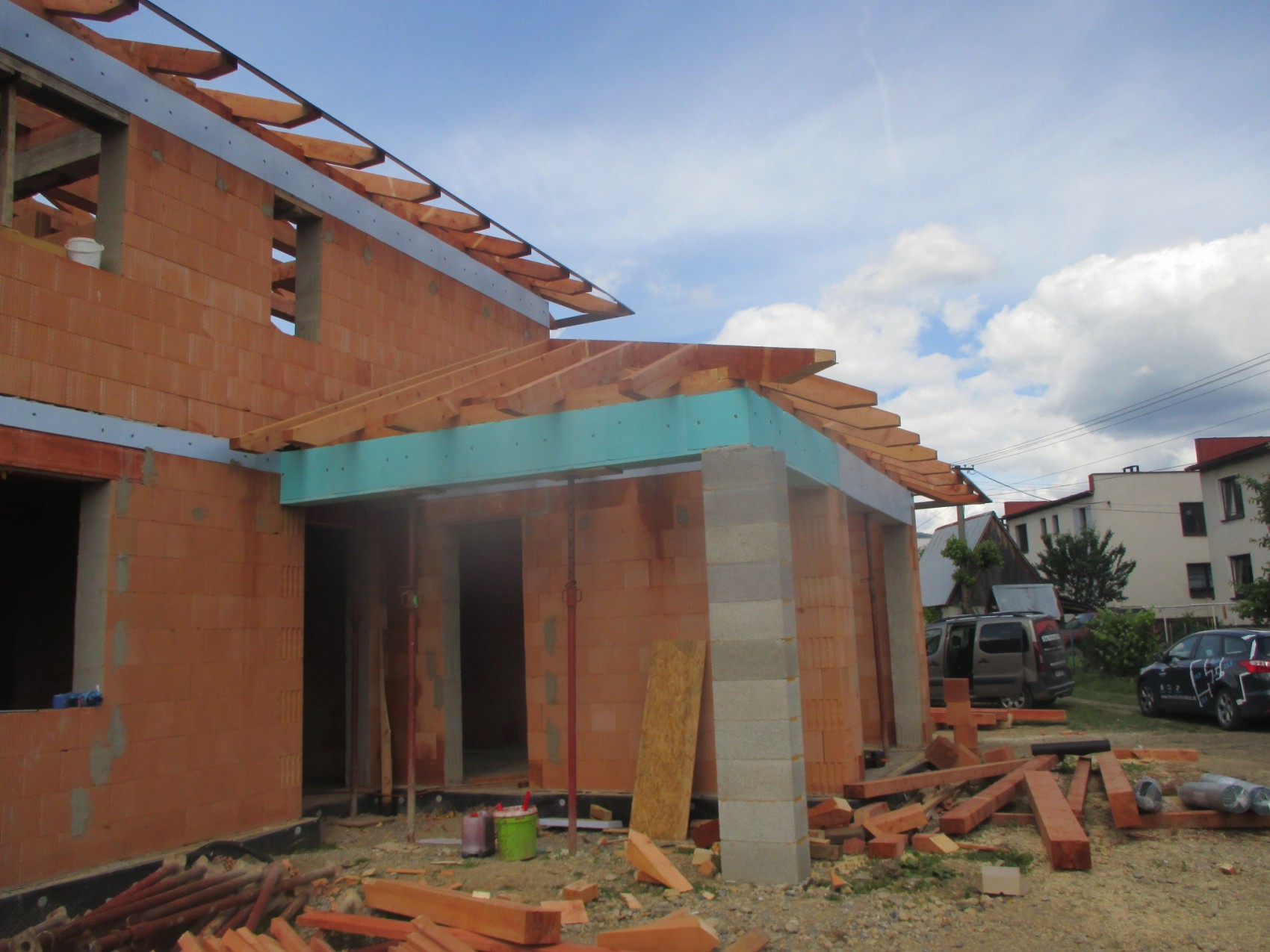

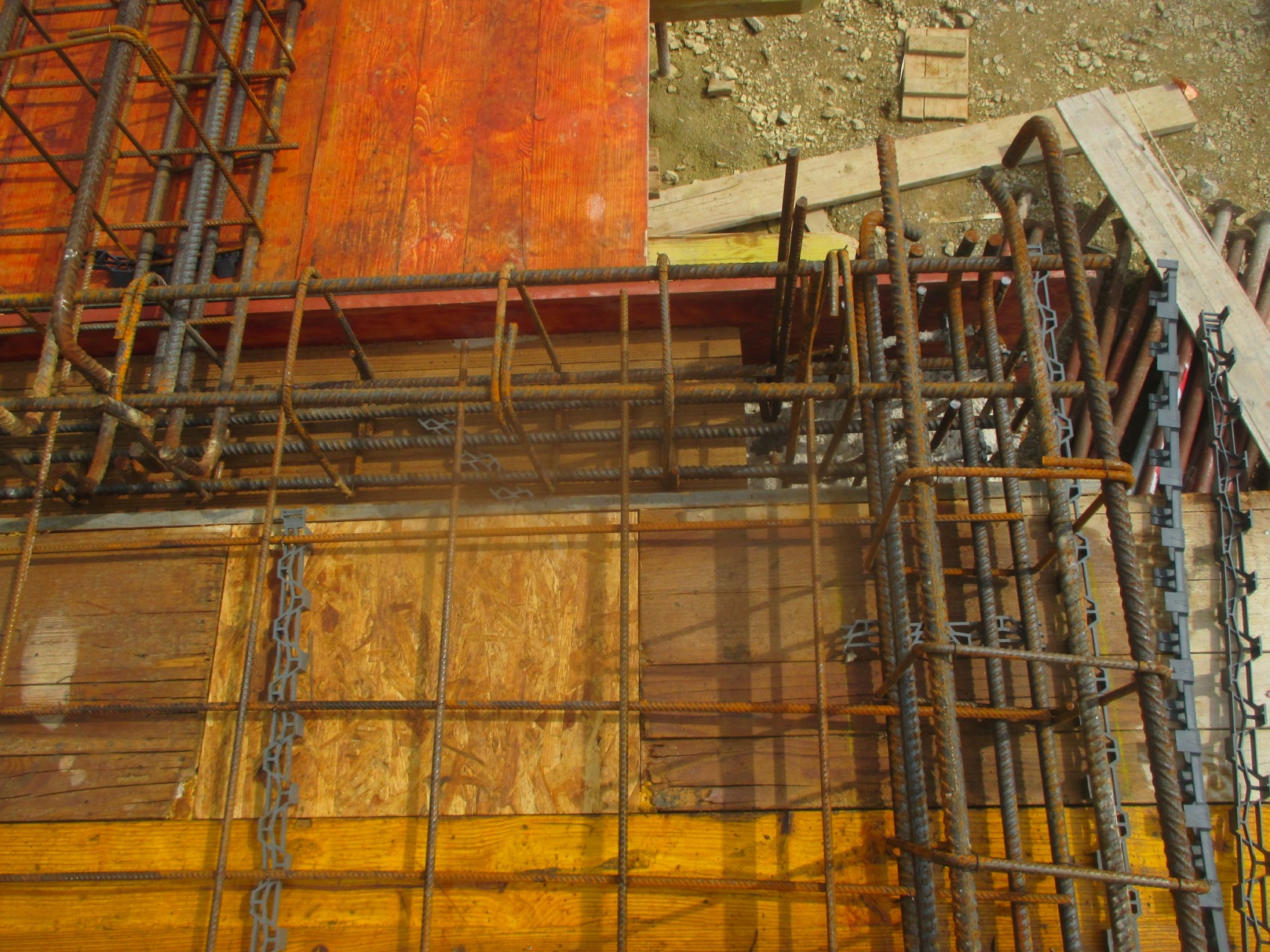

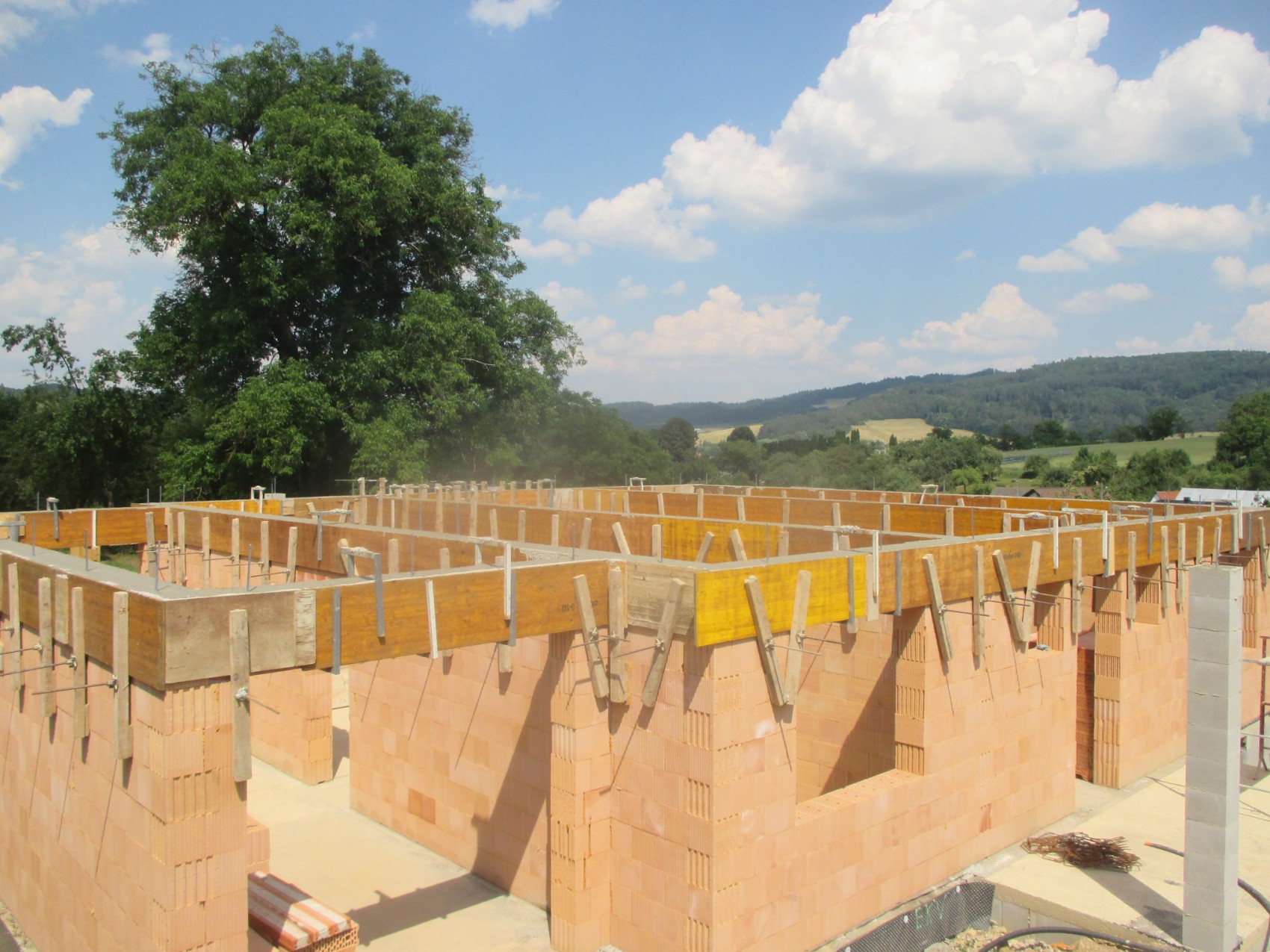

• Betónový monolitický veniec ( spája obvodové a nosné murivové časti stavby ) vrátane oceľovej armovacej výstuže ( R10/12/14/16, strmená R6/8 ). Použitá trieda betónu minimálne C 20/25-XC1/2. Výstuž je nad okennými otvormi viacnásobne zosilnená

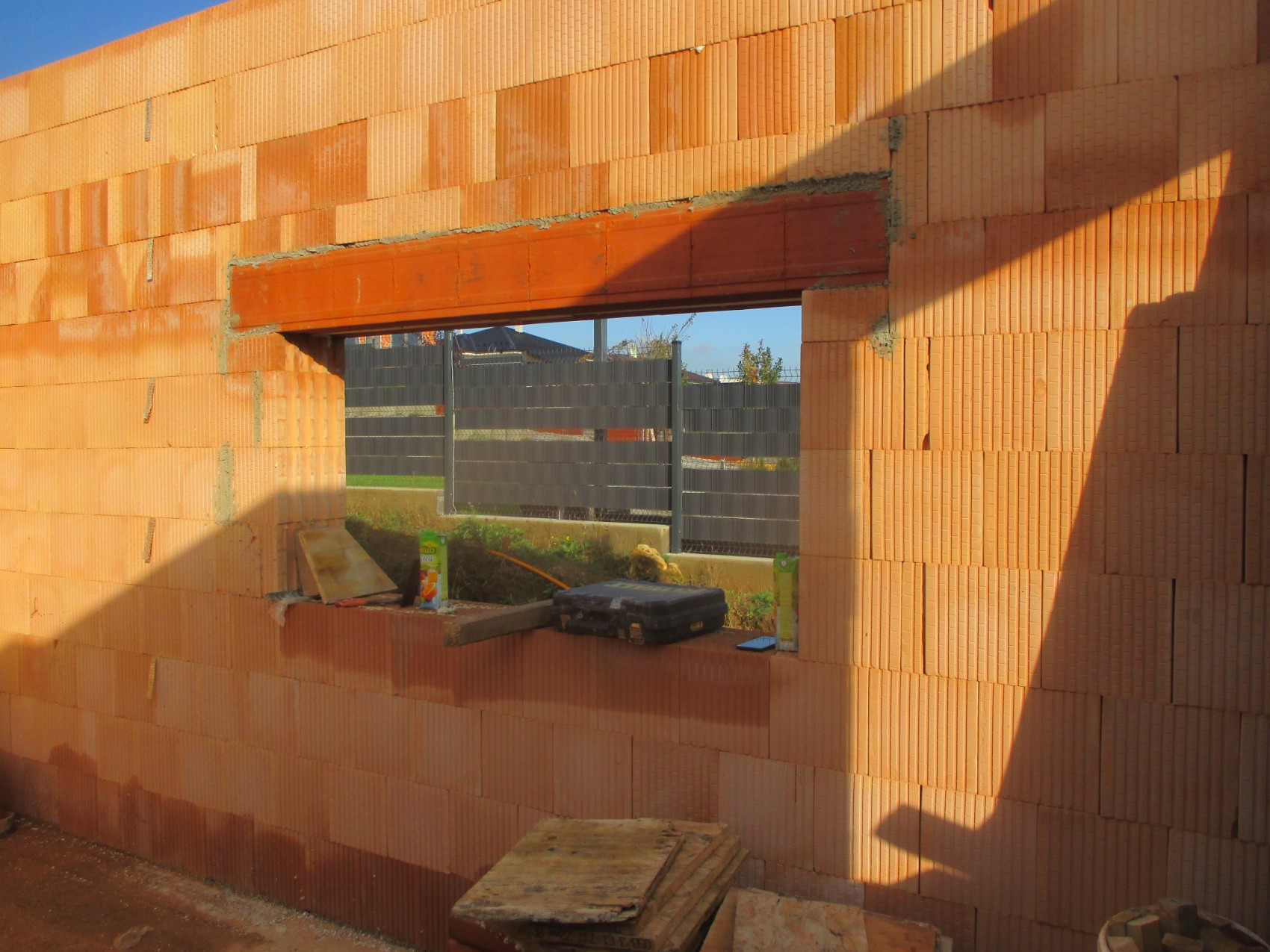

• Uloženie nosných prekladov na obvodové a nosné murivo, uloženie nenosných prekladov pre interiérové dverné otvory
• V prípade väčšieho stavebného otvoru na ktorý nie je možné uložiť nosný preklad je riešením monolitický betónový prievlak so železnou výstužou spojený s vencovým betónovým systémom

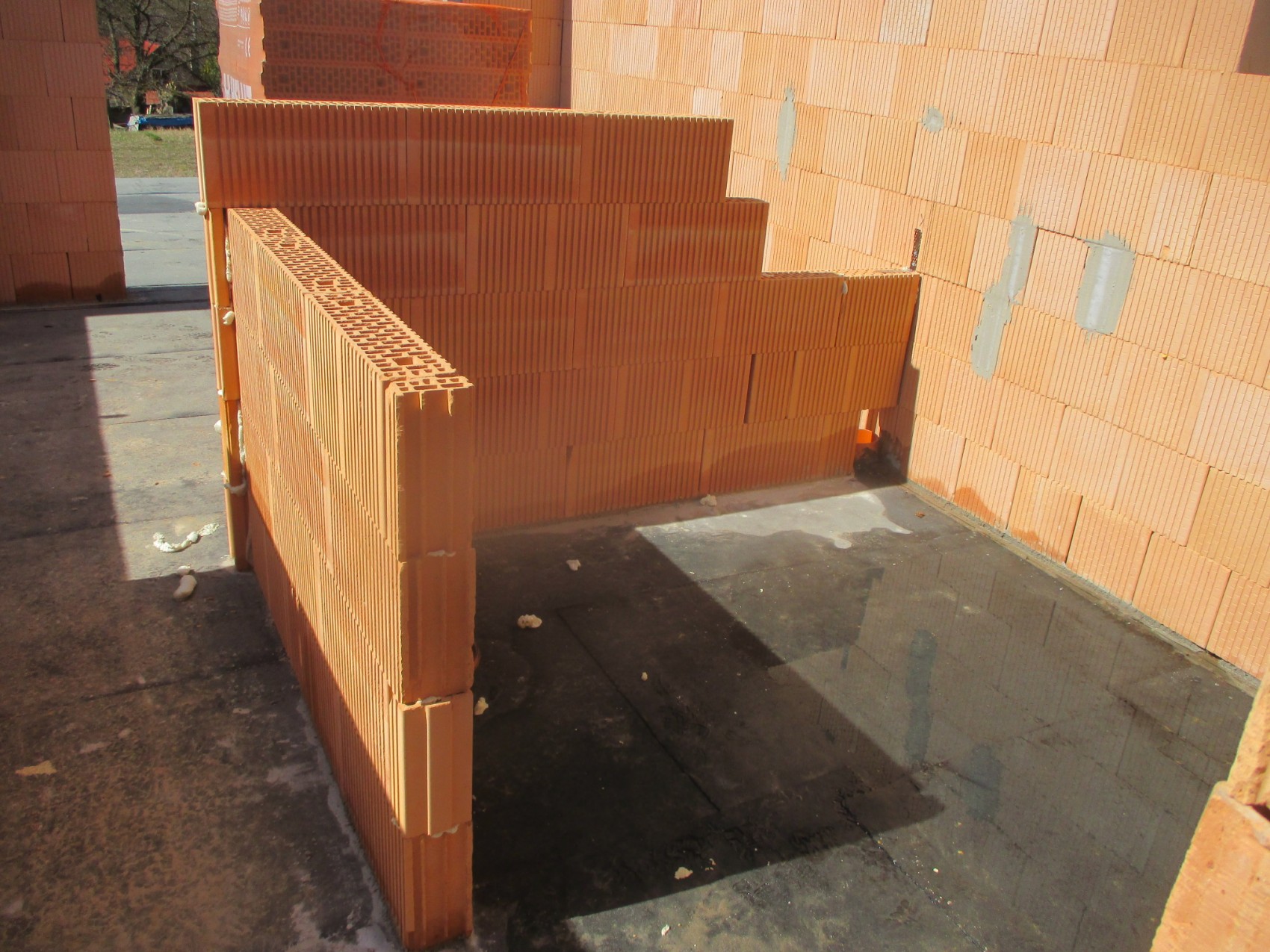

• Murovanie nenosných priečok rozmer 115/125/140/150 cm, súčasťou sú aj nenosné preklady v šírke tvárnic. Použitý spojovací materiál ako pri obvodovom a nosnom murive vrátane kovovej murivovej spojky.

* betónový veniec je nutné podľa potreby niekoľko dní po realizácii cca 2 krát denne polievať ( aby sa predišlo vytváraniu trhlín )

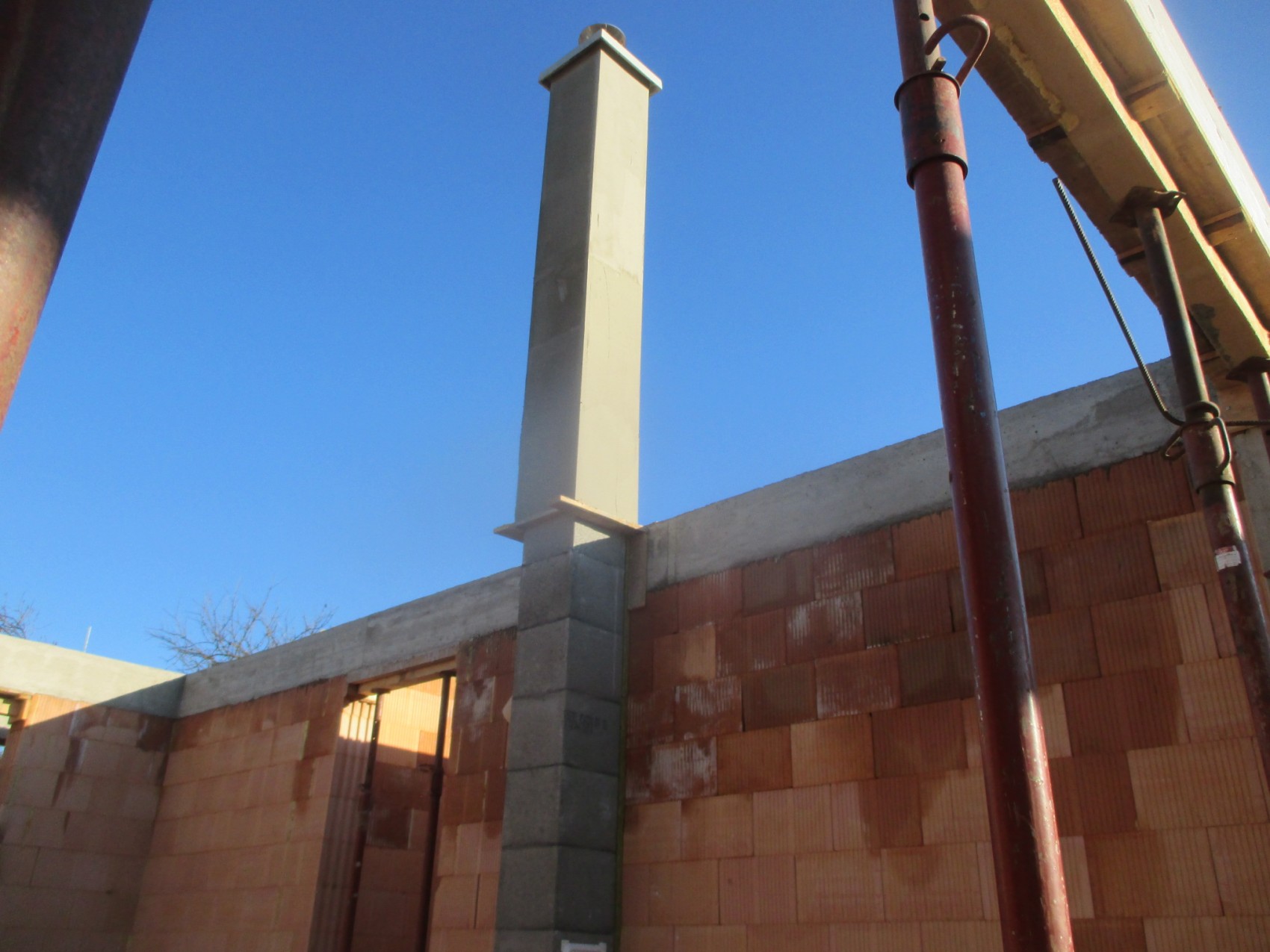

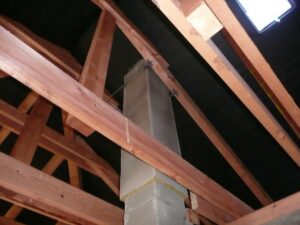

Komínový systém:

Dodávka a montáž certifikovaného komínového systému SCHIEDEL Stabil ( na žiadosť možnosť dodania SCHIEDEL Absolut ) priemer 200 mm, výška komínového telesa podľa projektovej dokumentácie. Súčasťou dodávky je aj komínová betónová pätka, ktorá sa realizuje pri zakladaní stavby. Komínová sústava je samostatne stojaca jednotka. Po zhotovení diela sa na záver ošetrí ( oplechuje, izoluje ) nad strešná časť komína podľa presných stavebných postupov a noriem. Súčasťou dodávky je aj revízna správa kominára.

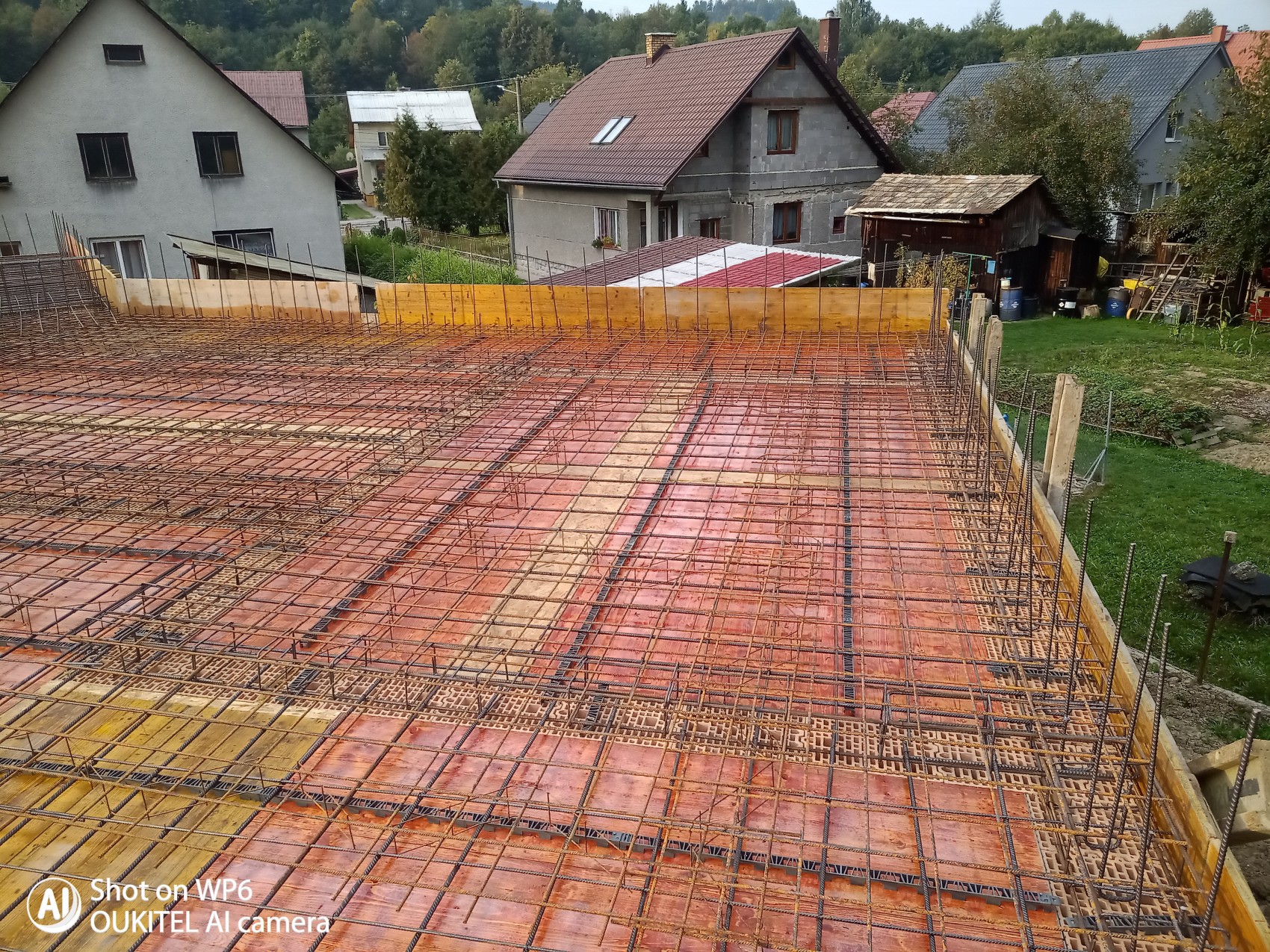

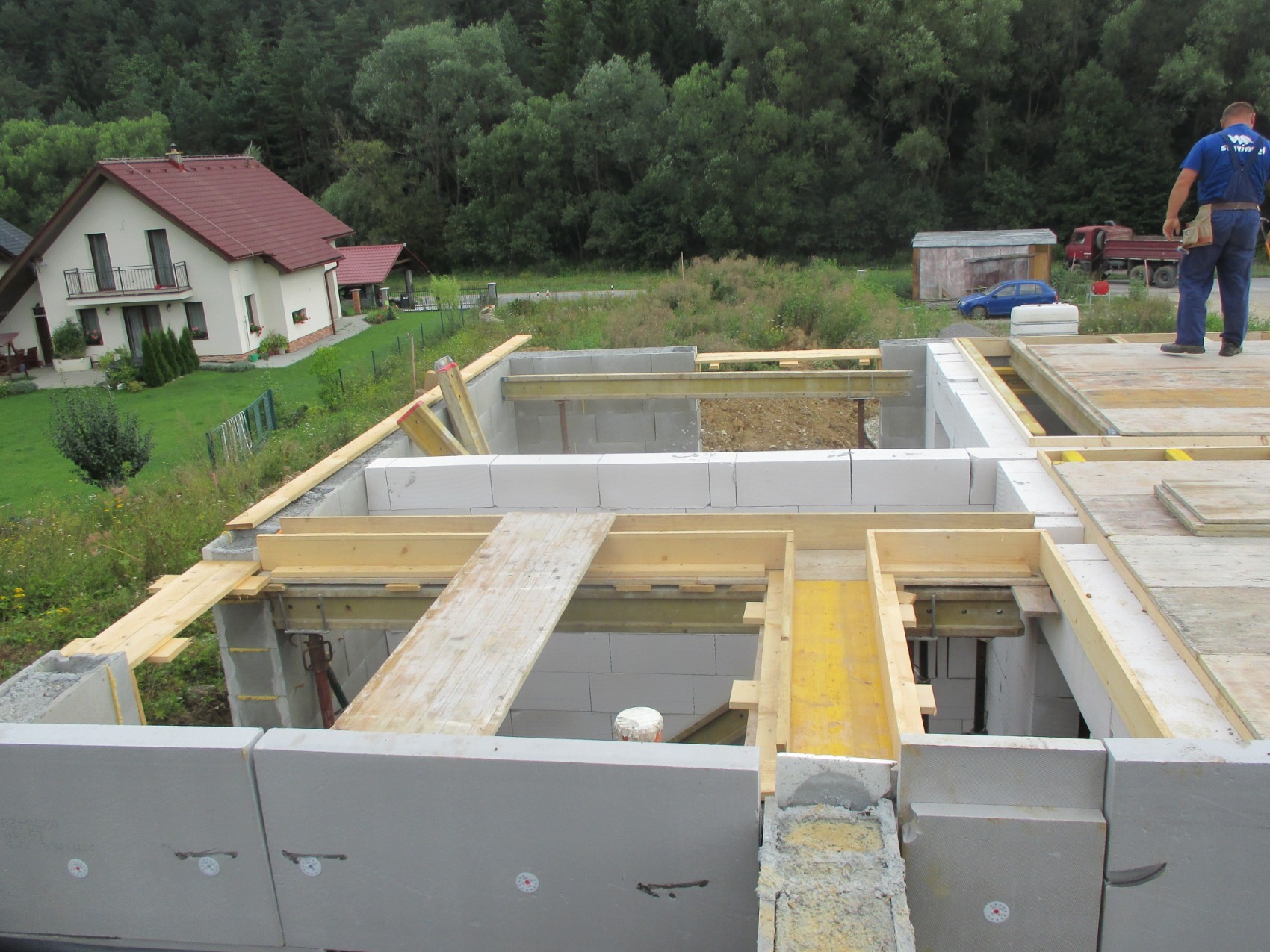

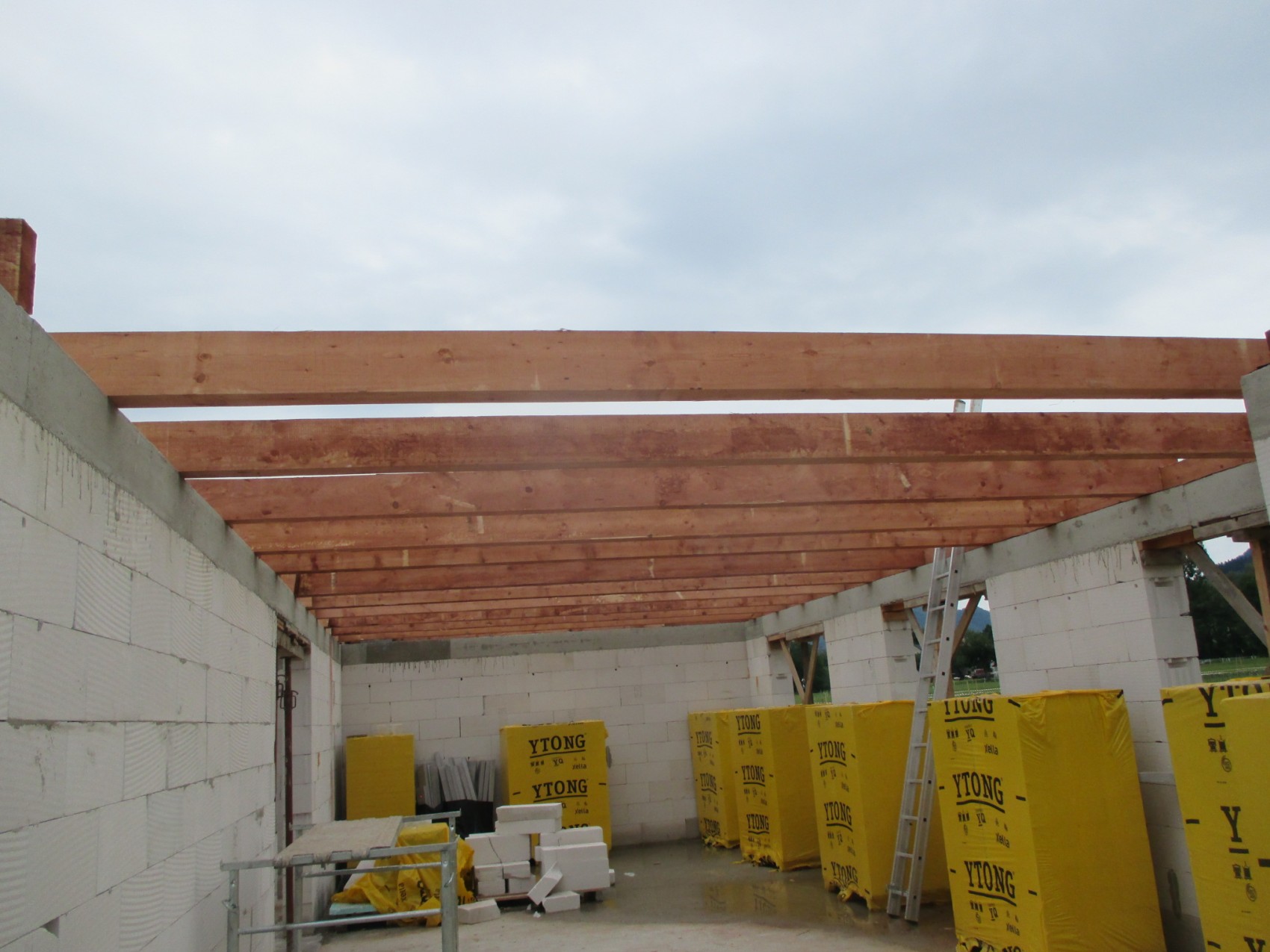

Stropná monolitická doska:

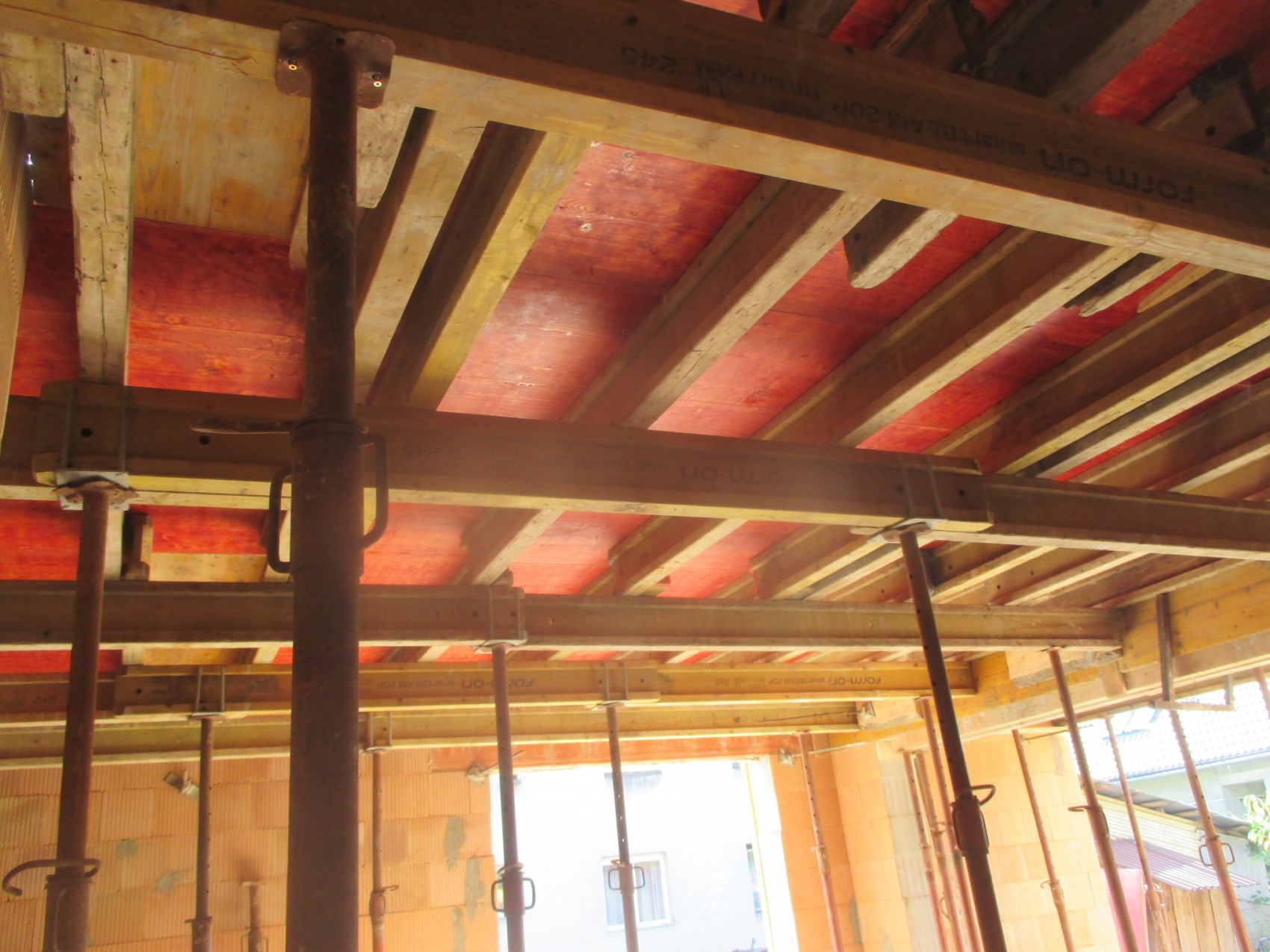

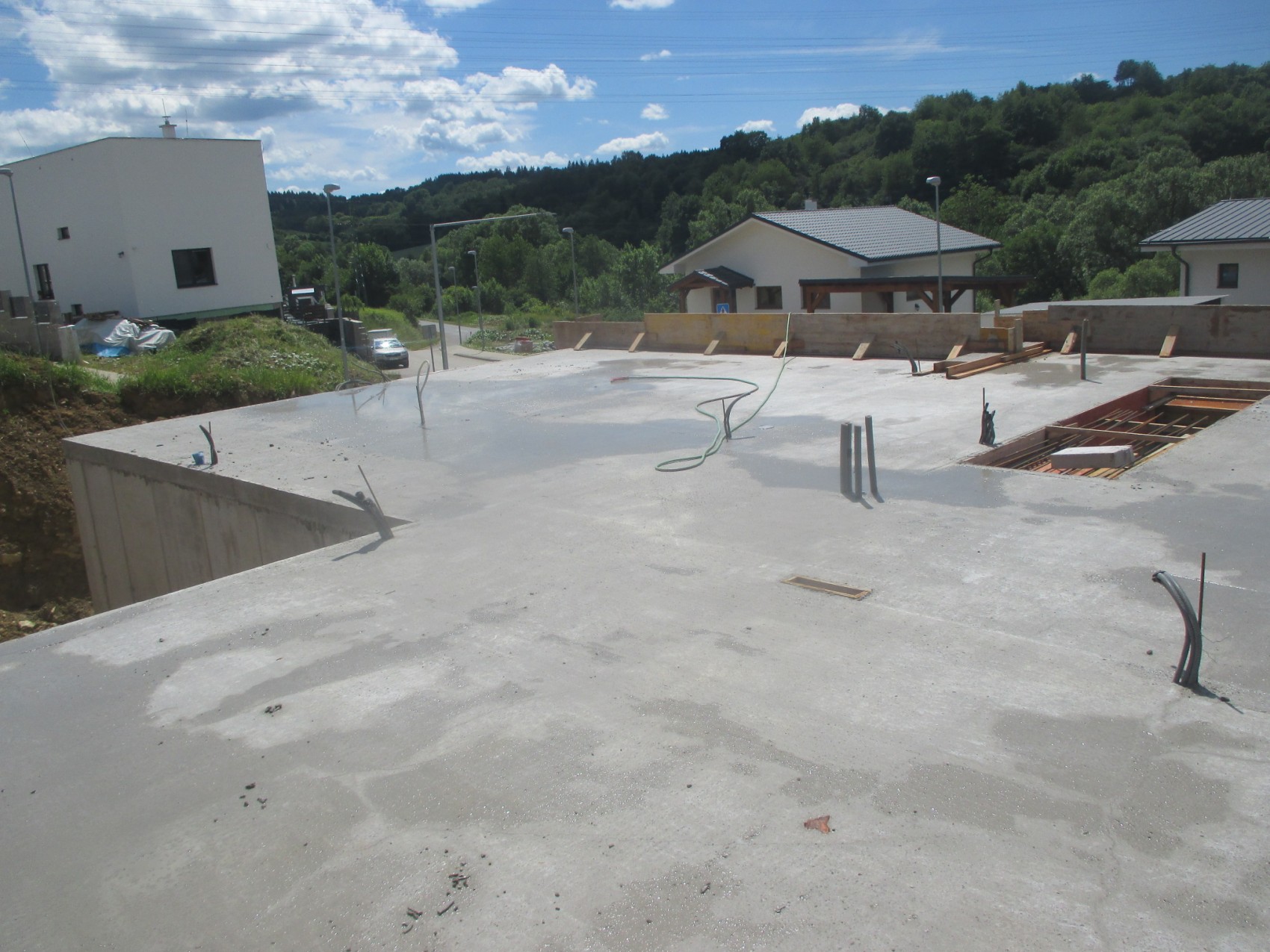

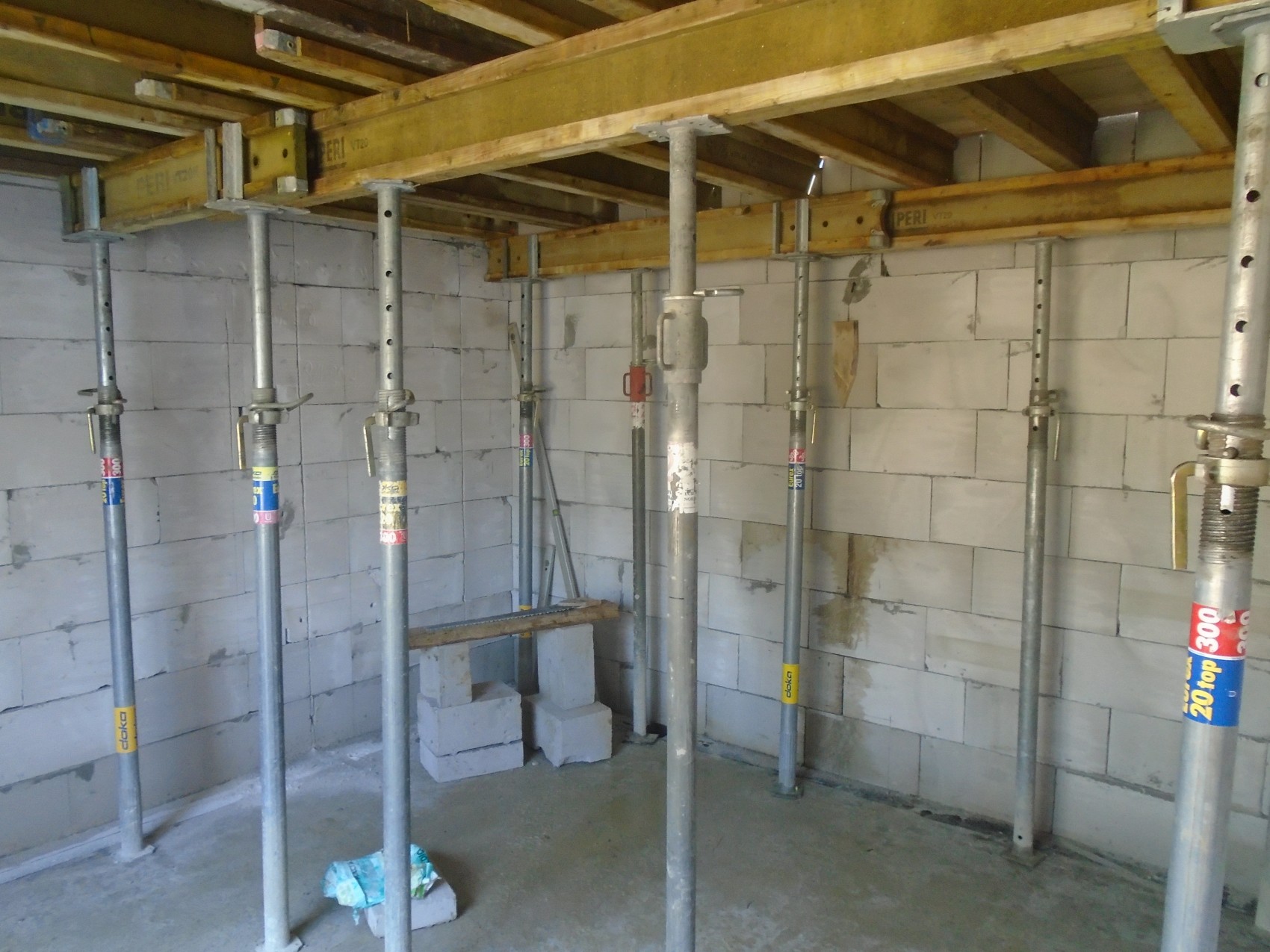

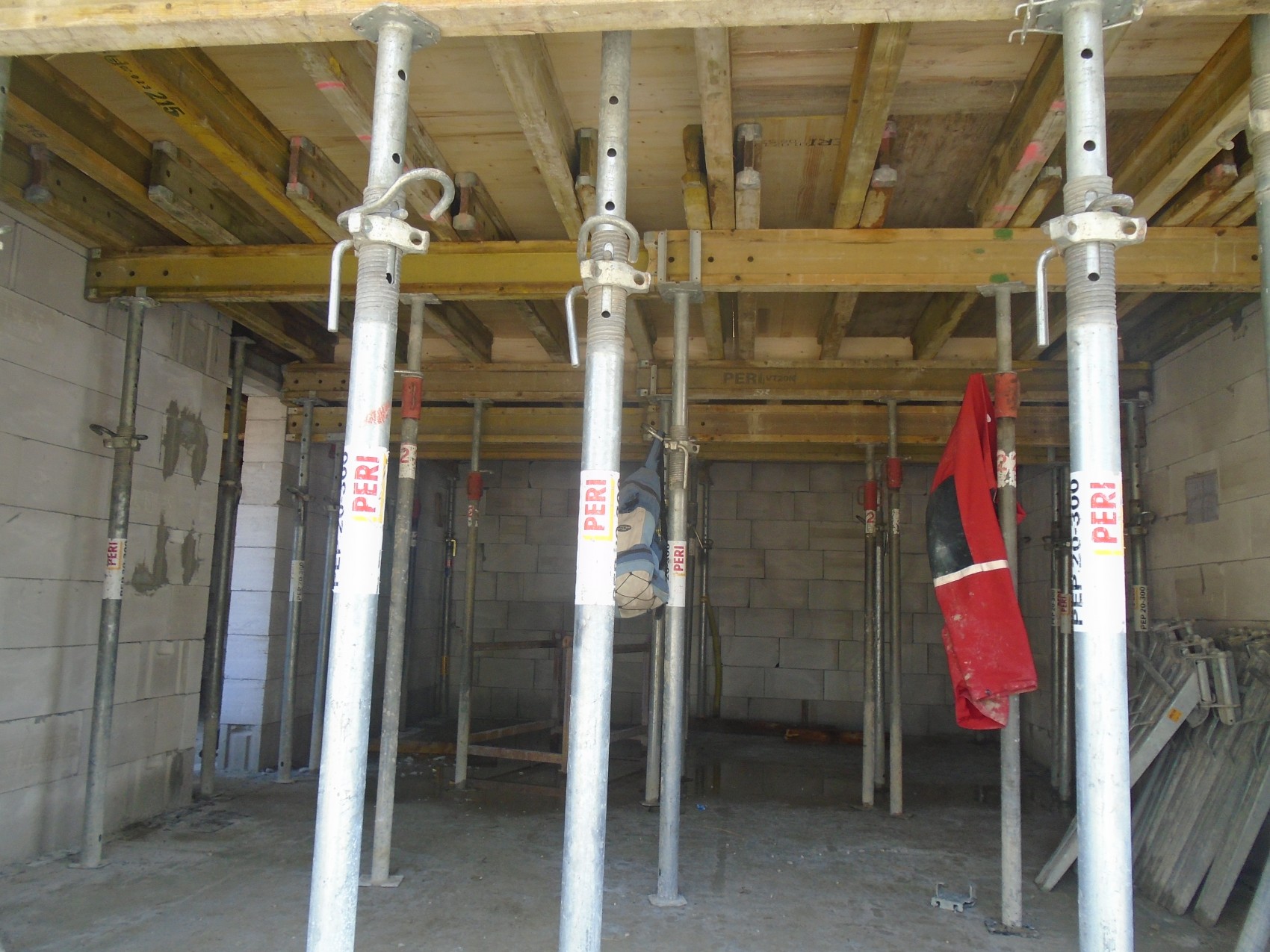

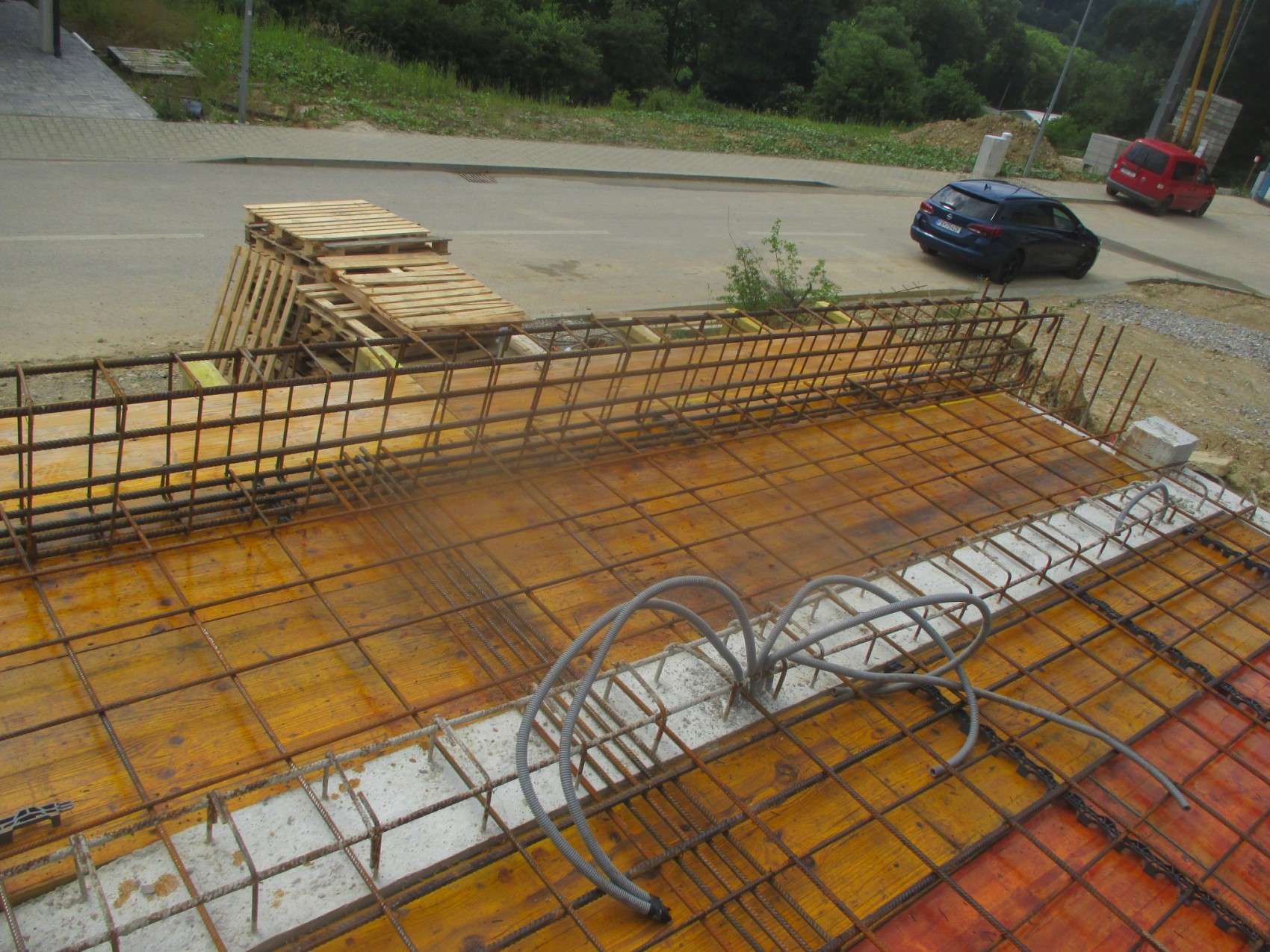

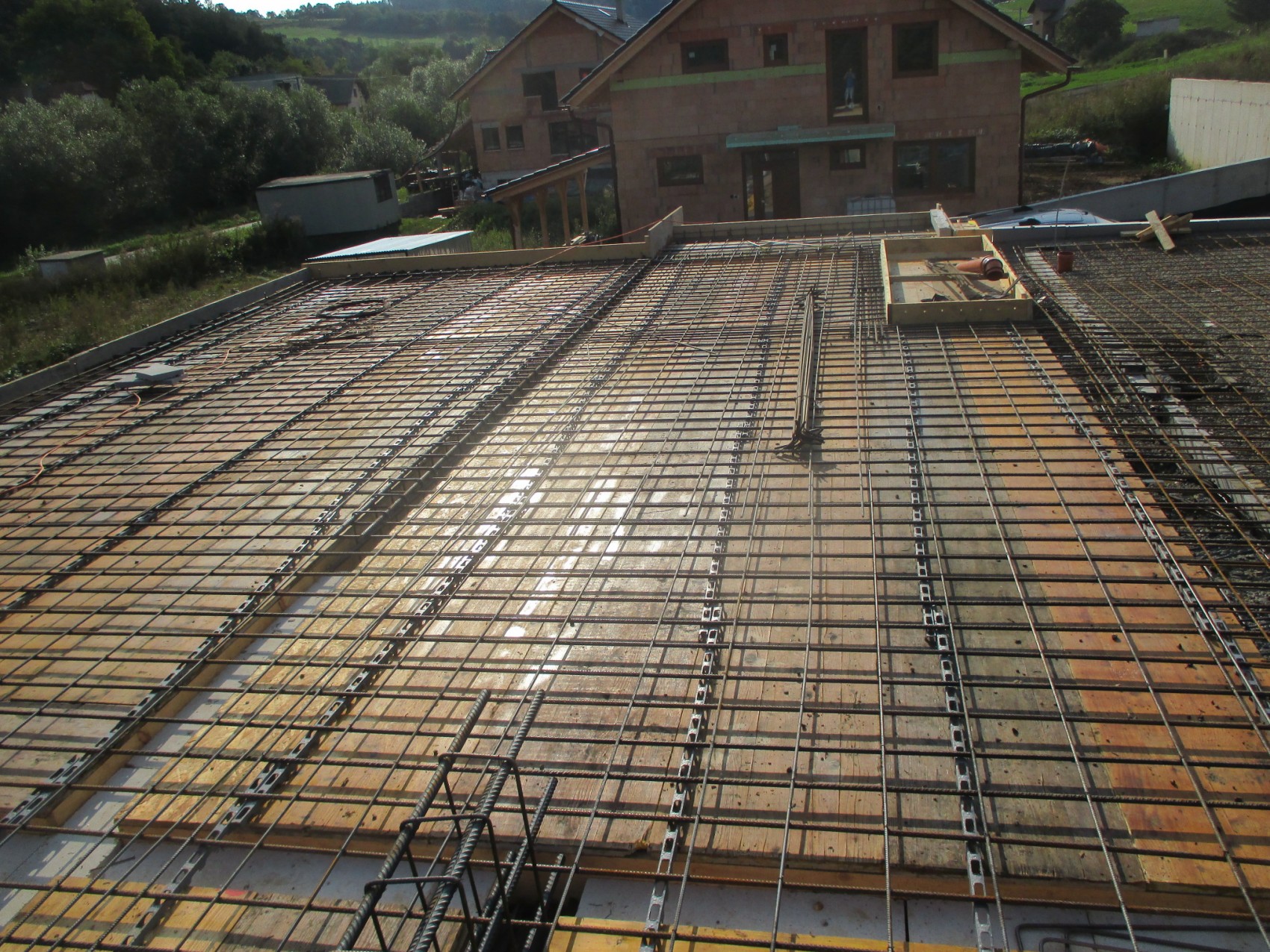

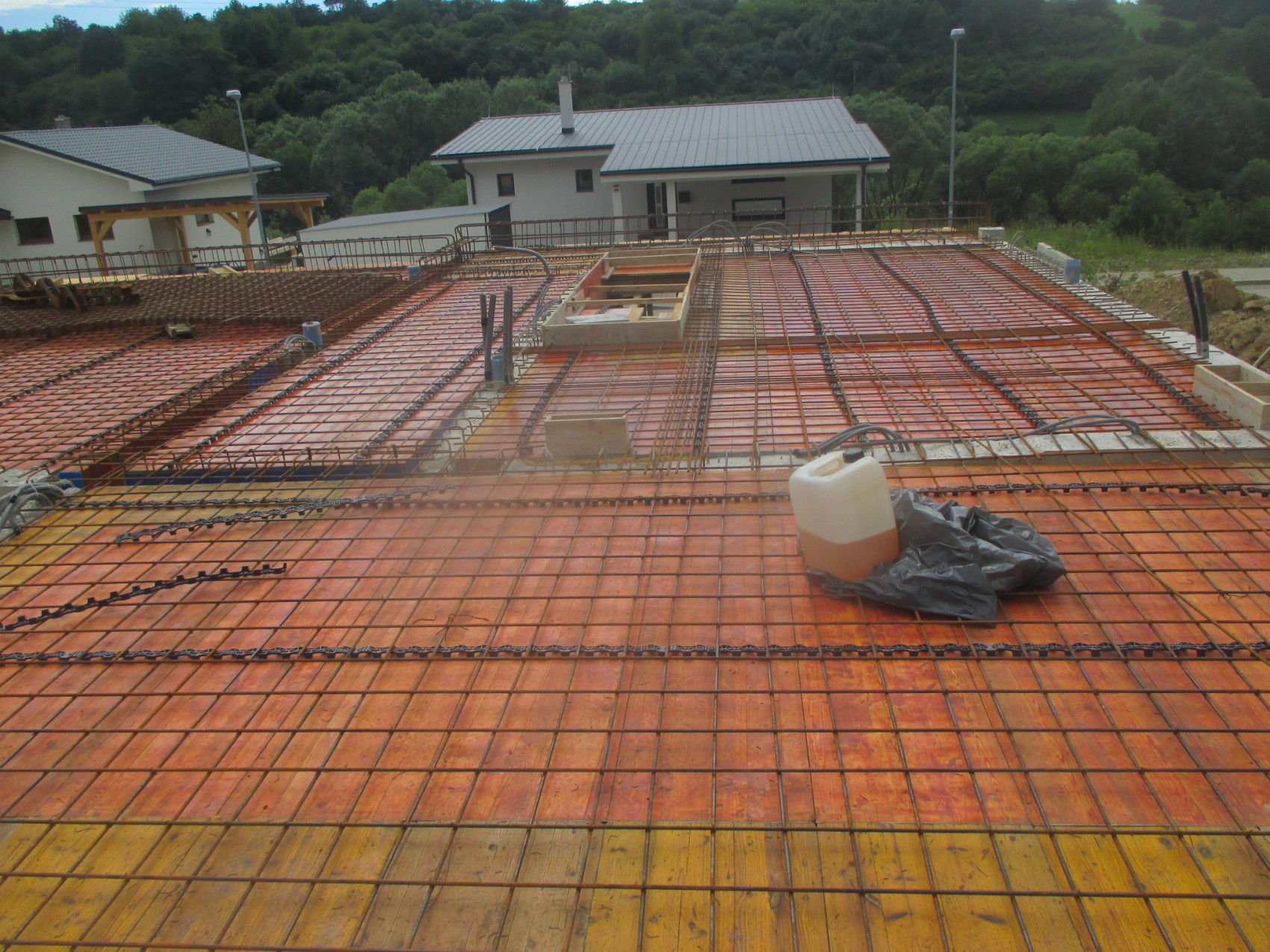

Monolitický armovaný stropný systém pri realizácii betónového stropu ( deka ) = montáž stropu, betonáž, železná výstuž stropu KA 18 4×4 – 200×200, železná výstuž R10/12/14, armovanie, stropné nosníky, stropné vložky, vencový systém súčasť stropu, HELUZ/YTONG 50, betón C 20/25, stropné debnenie, šalovanie, podstojkovanie. Realizácia výlučne podľa PD a statického prepočtu!

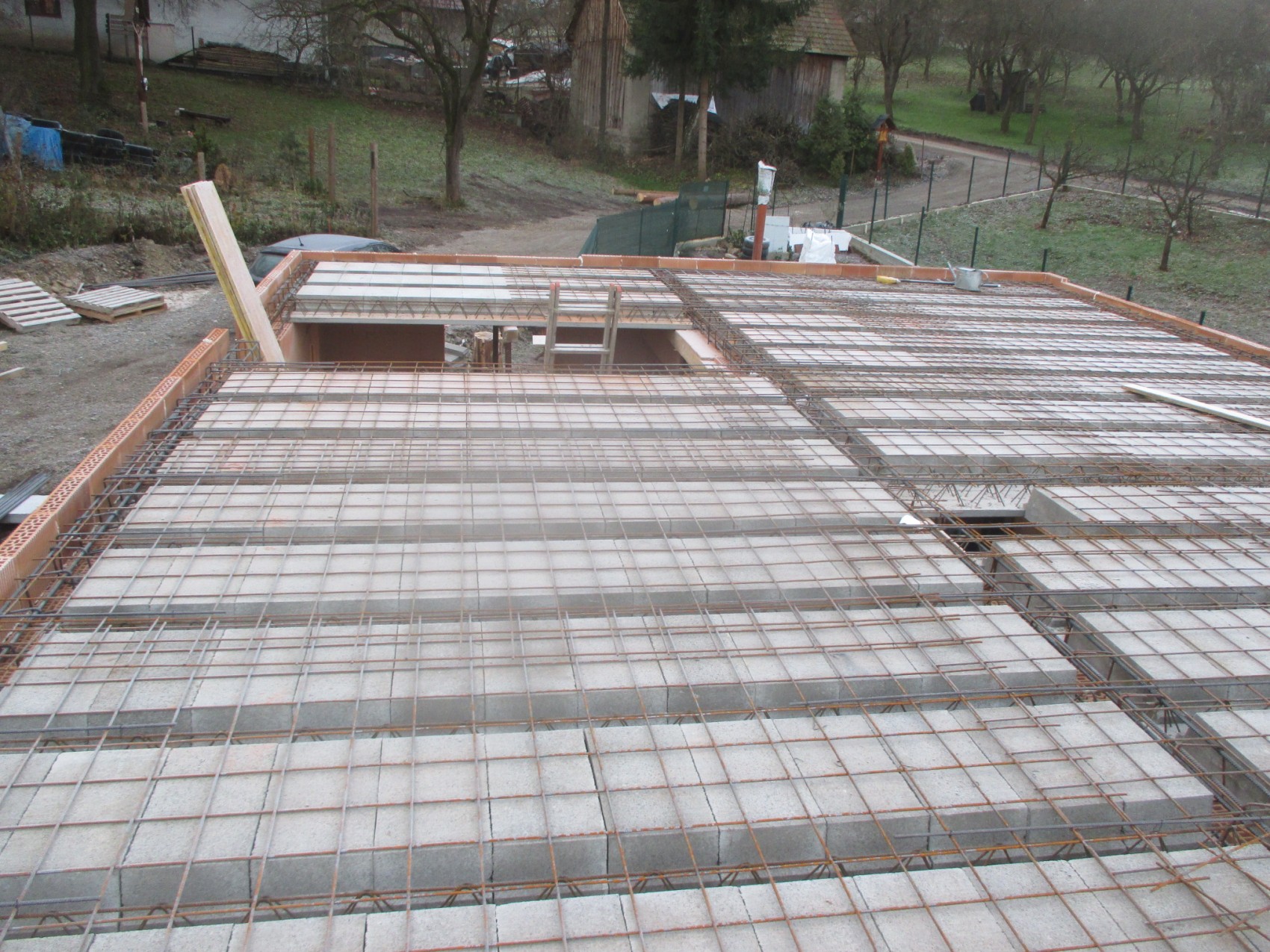

Stropná betónová/vložková doska:

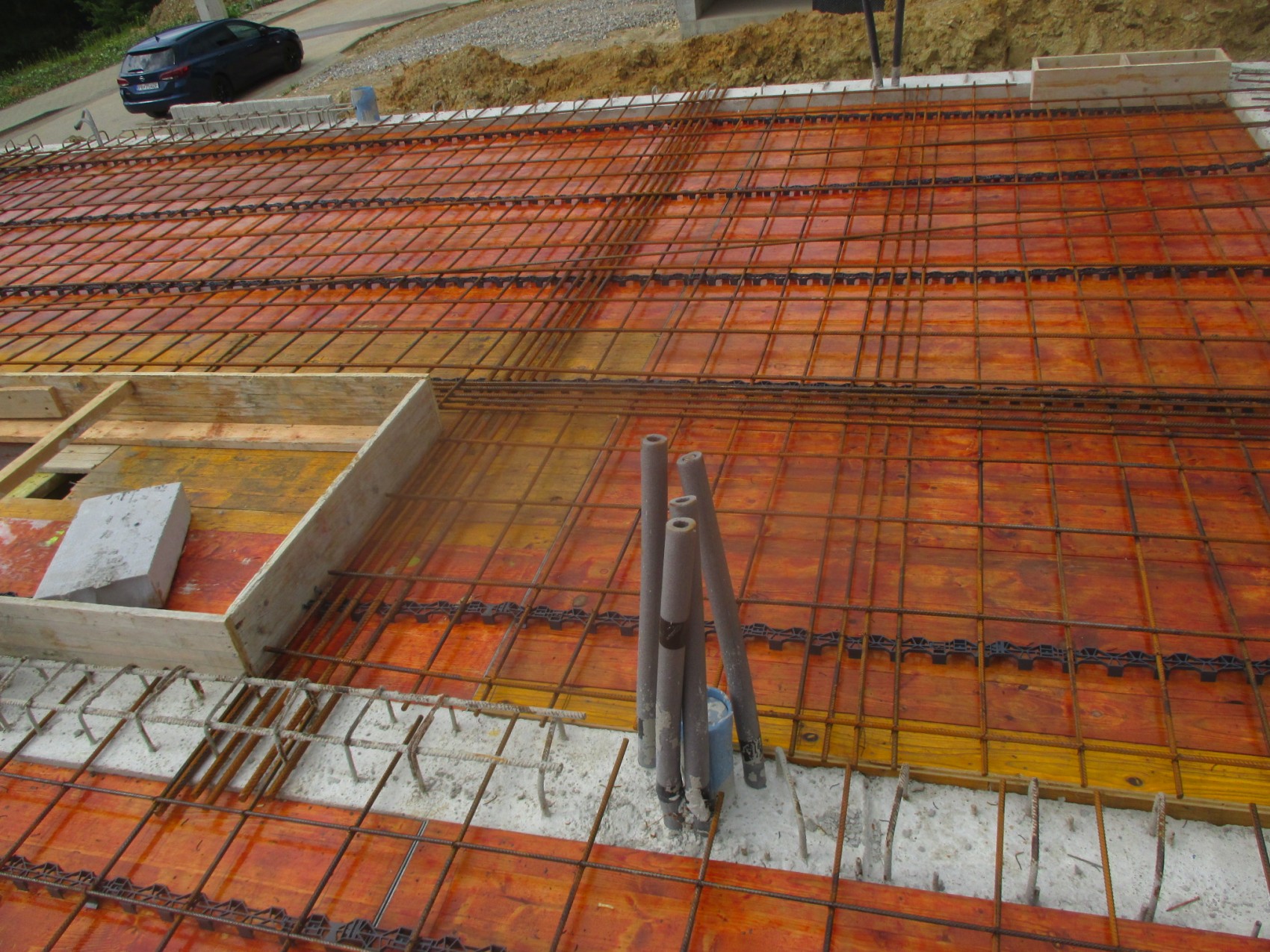

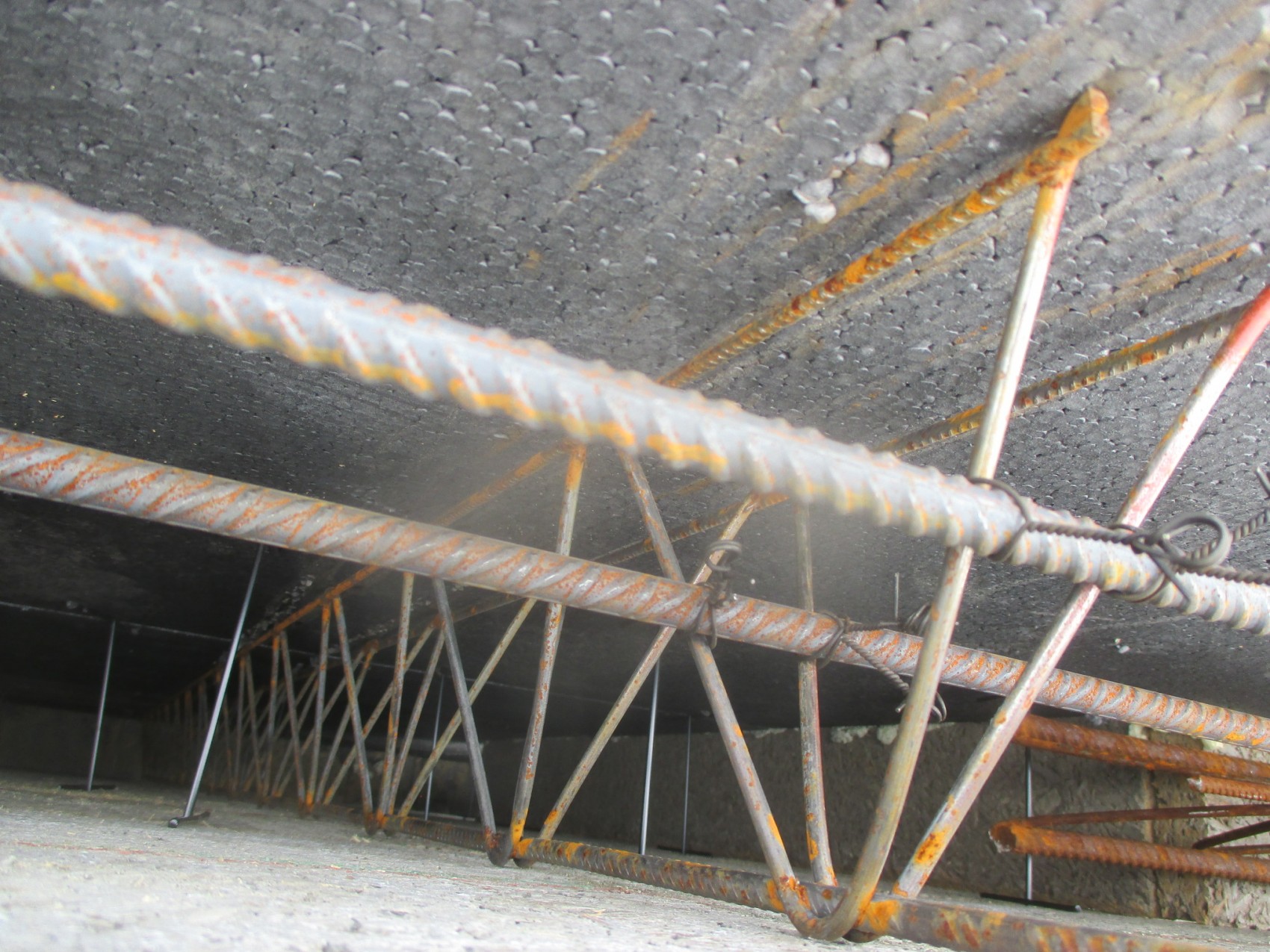

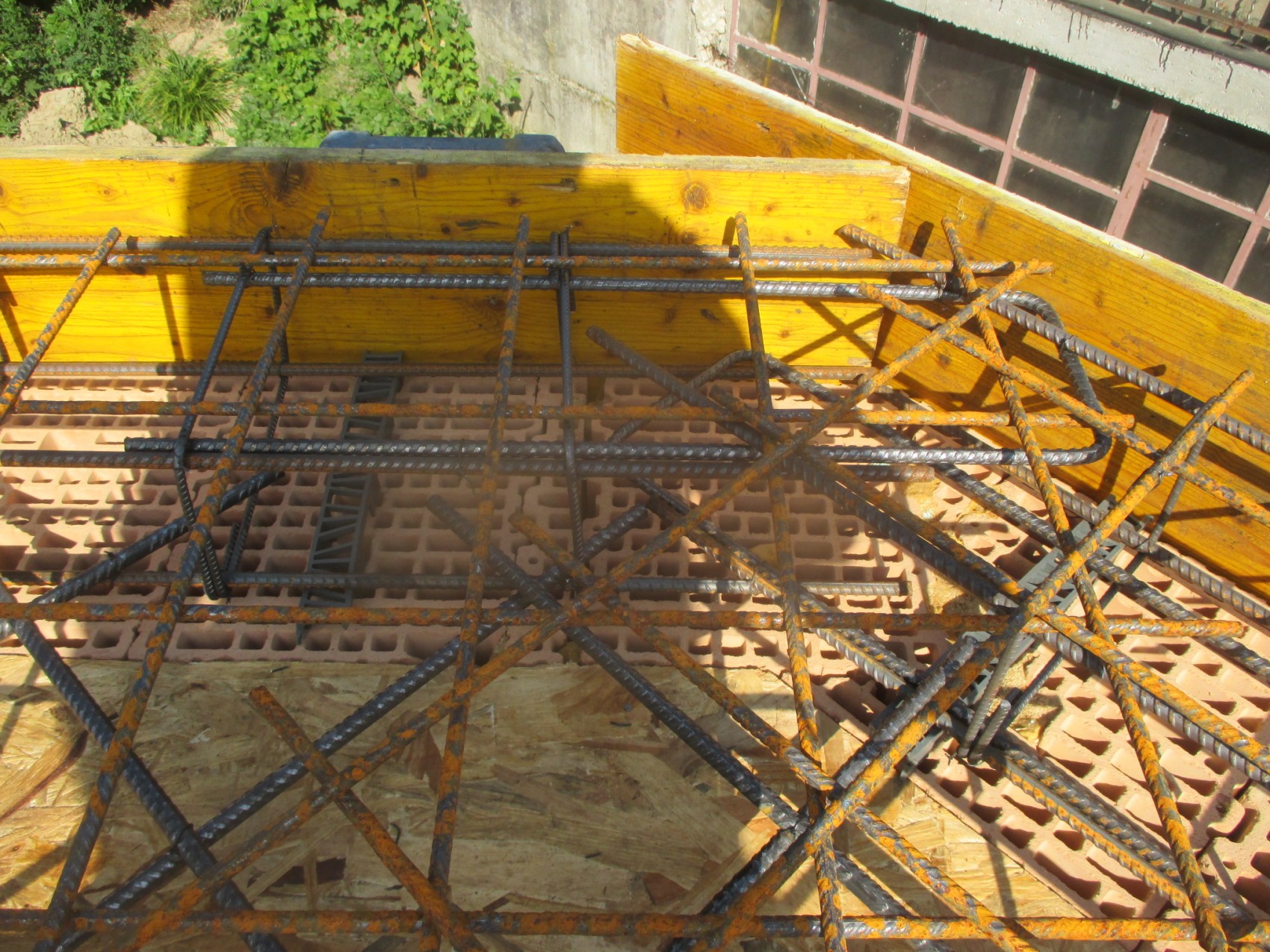

Stropný betónový ( vložkový ) systém PRESCOT, alebo PREMACO pri realizácii betónového stropu ( deka ) = montáž stropu, betonáž, železná výstuž stropu KA 18 4×4 – 200×200, železná výstuž R10, 12, 14, 16, armovanie, stropné nosníky, stropné vložky, vencový systém súčasť stropu, betón C 25/30, stropné debnenie, šalovanie, podstojkovanie. Hrúbka profilu vrátane betonáže min. 25 cm. Vynechaný priestor pre stropný výlez.

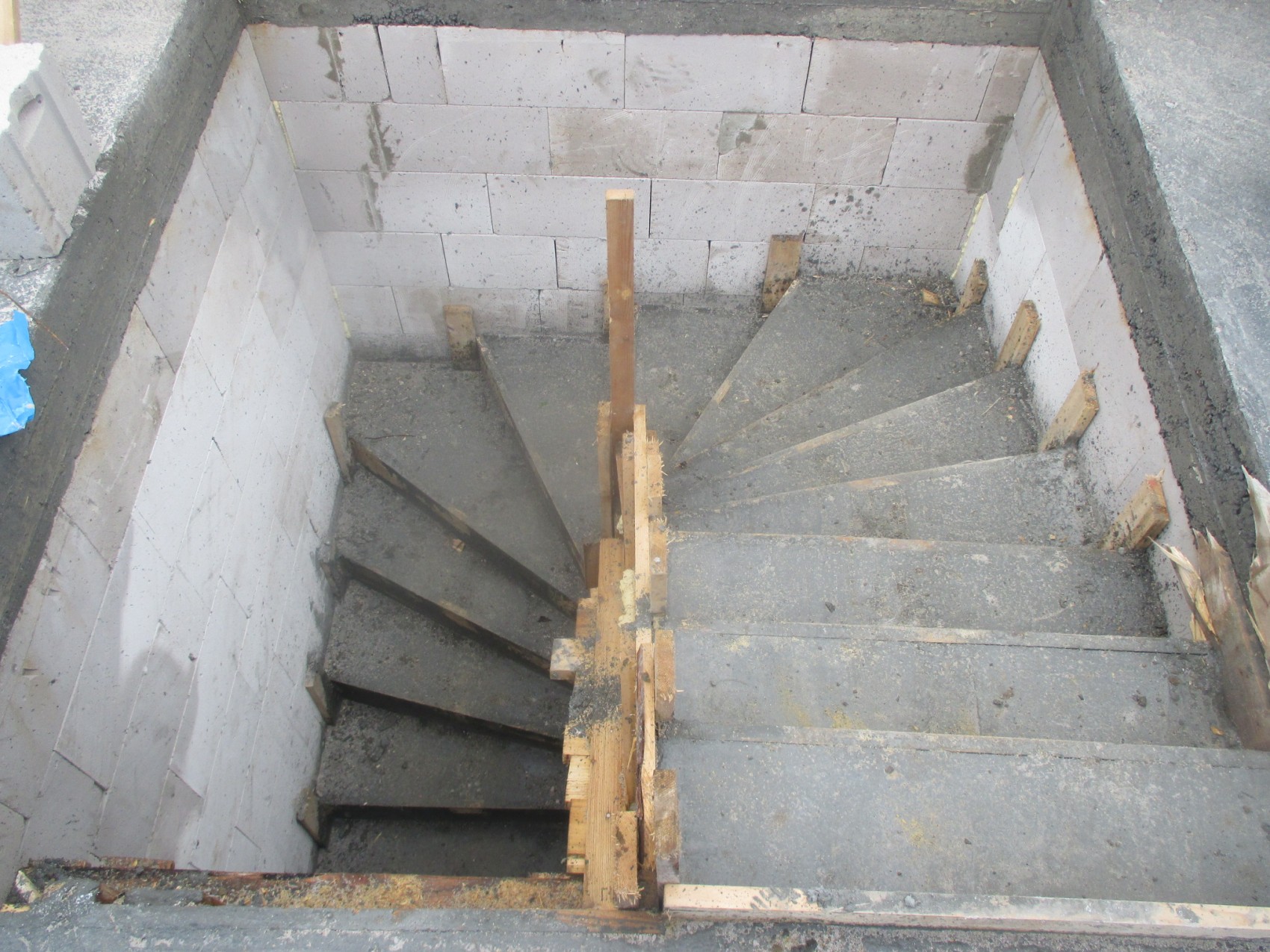

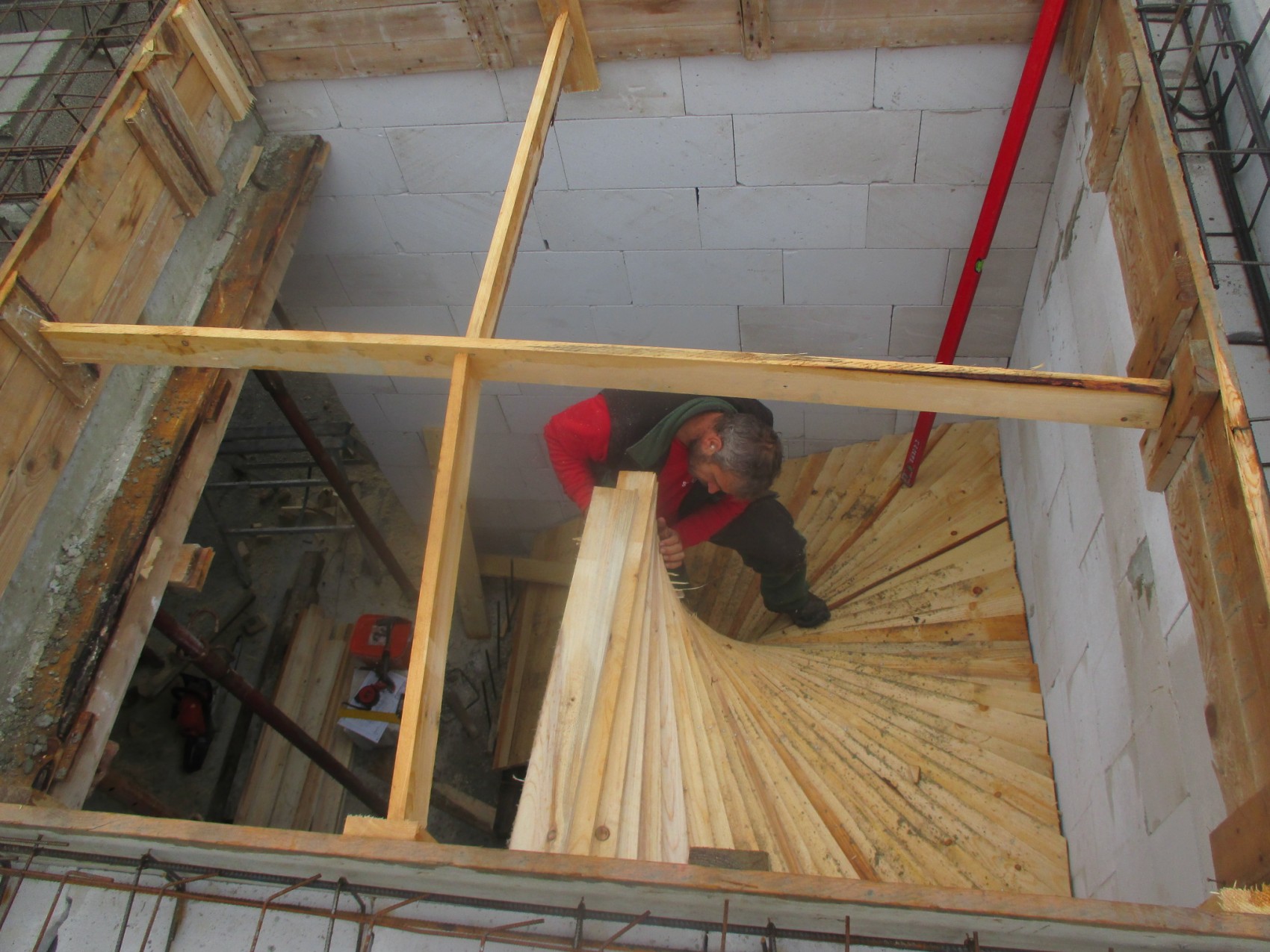

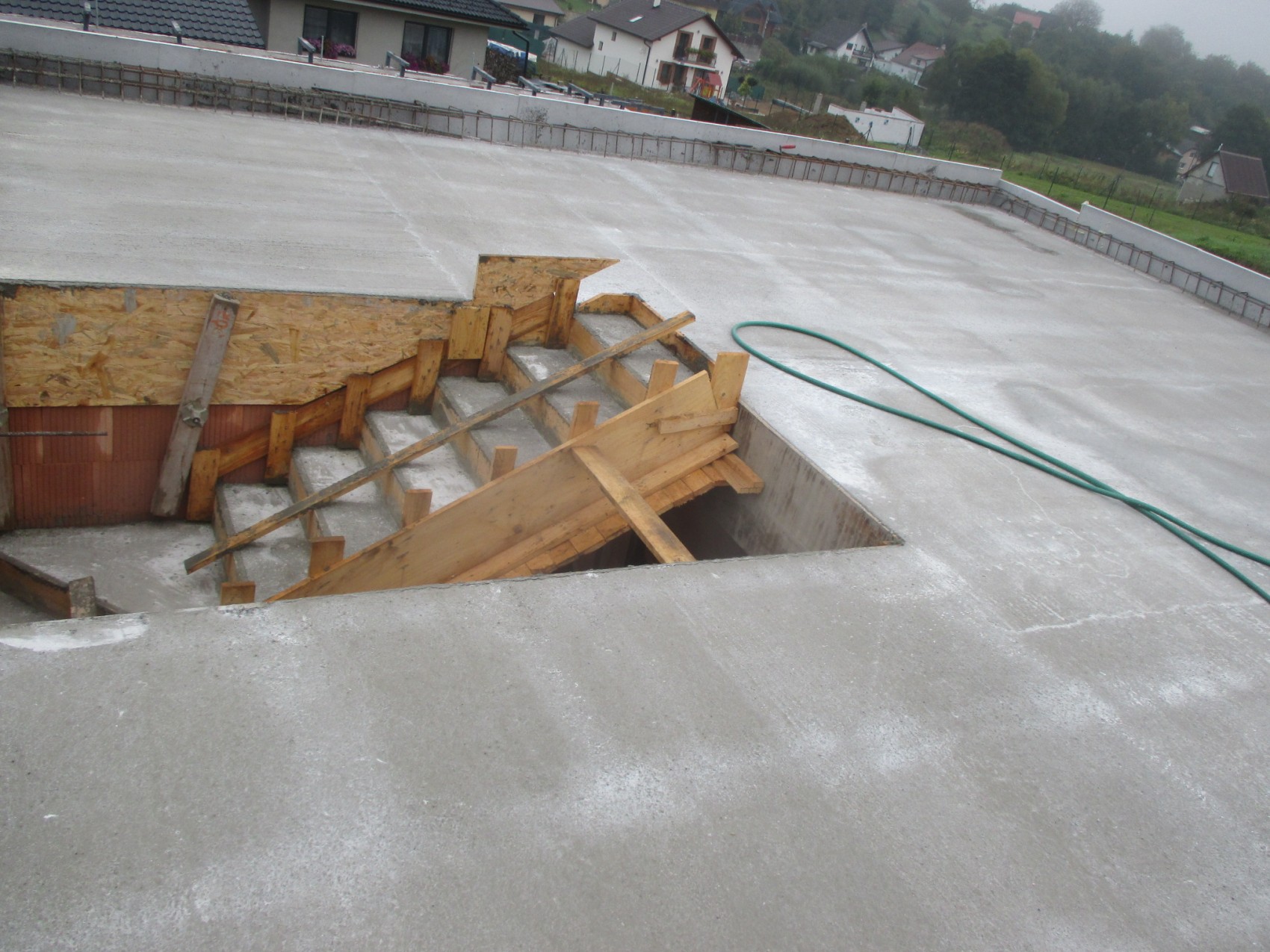

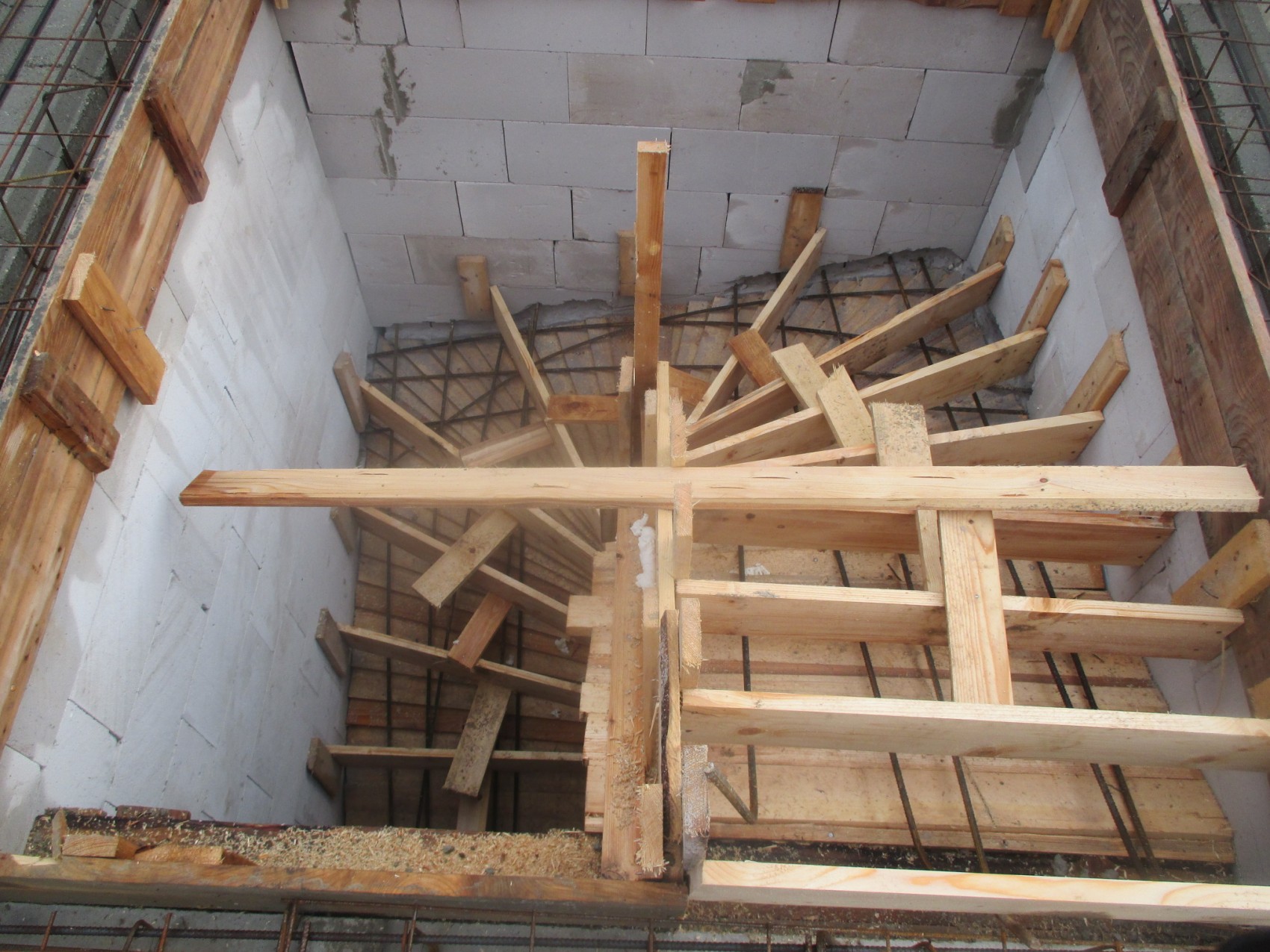

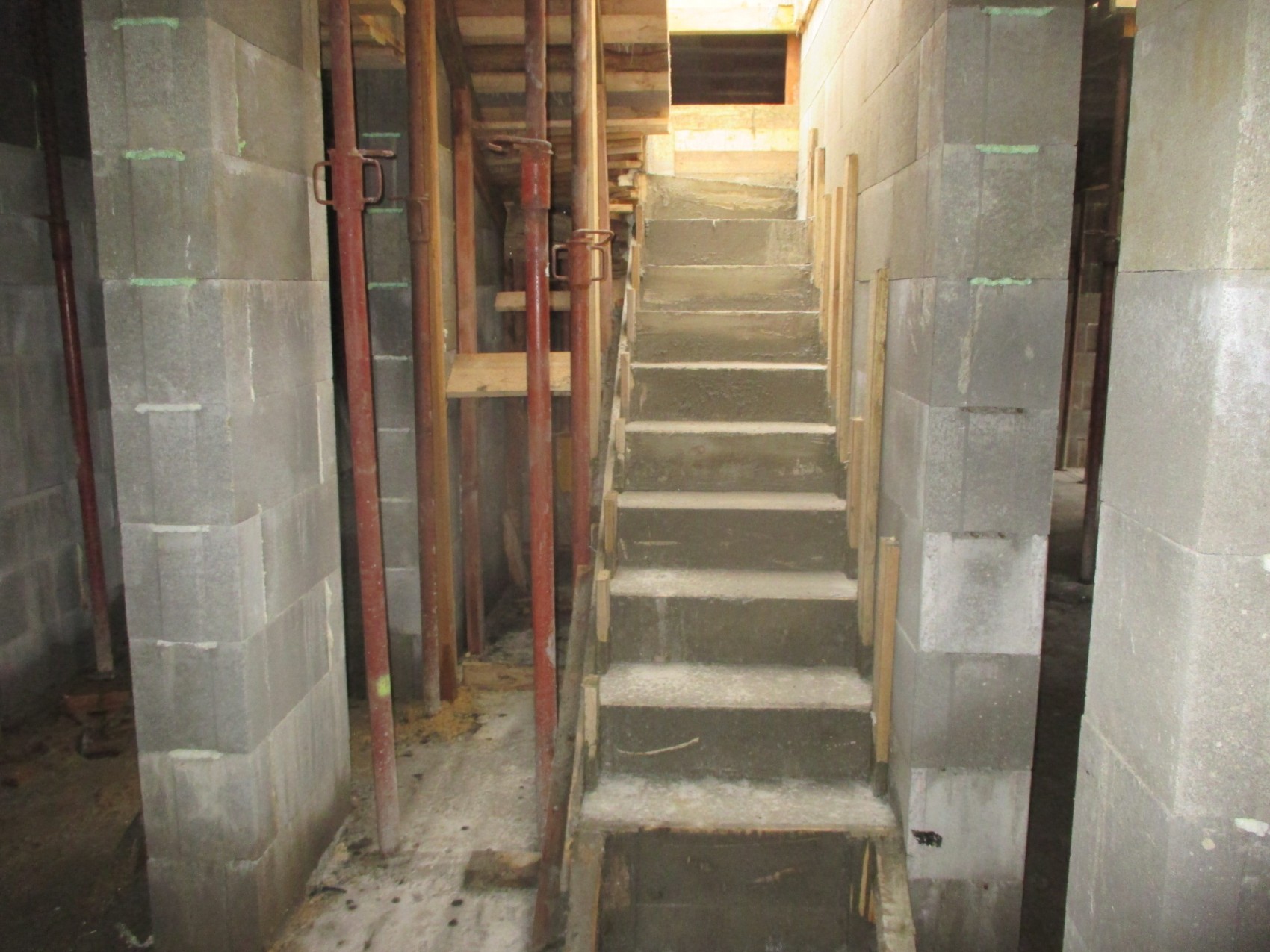

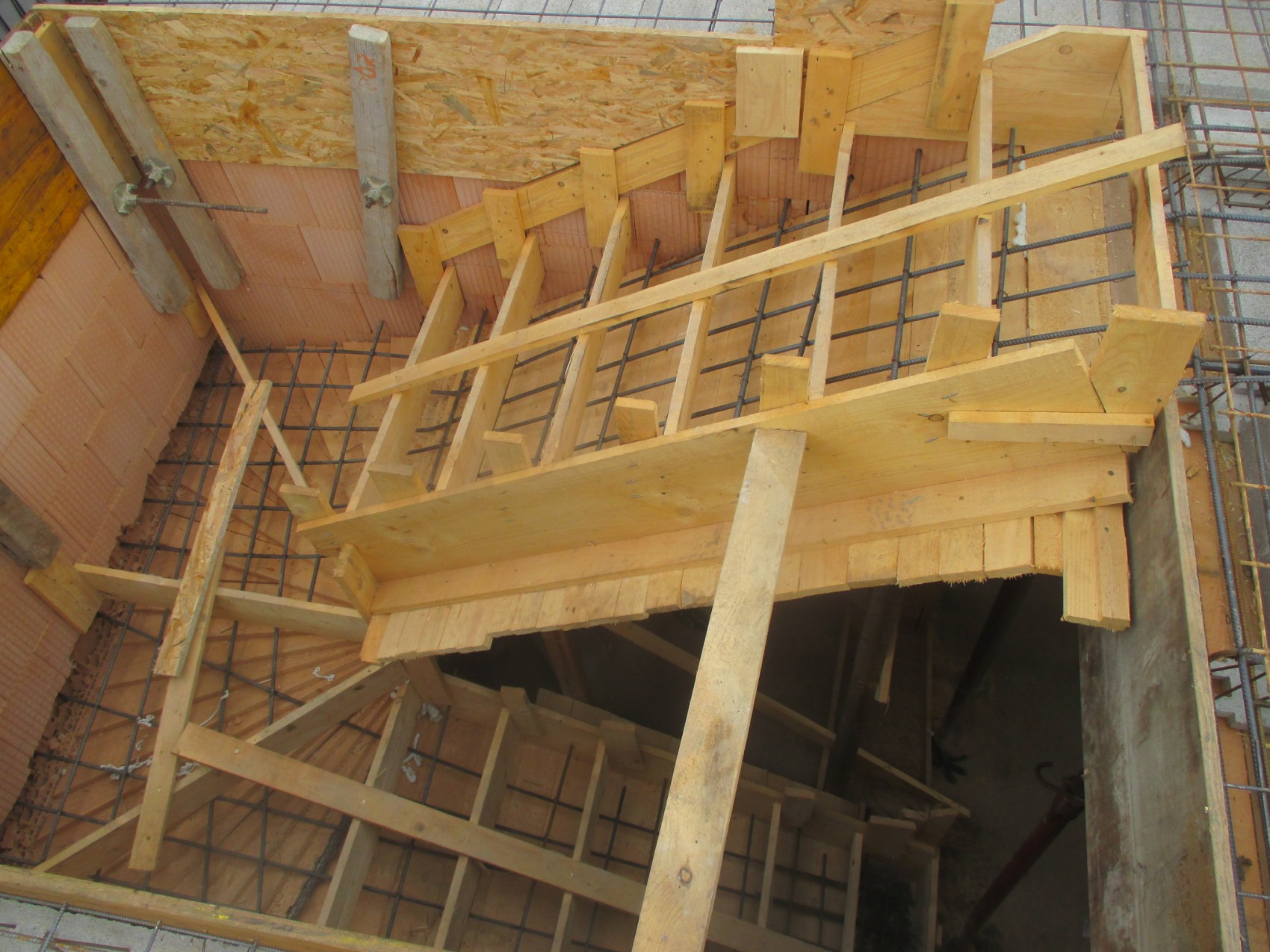

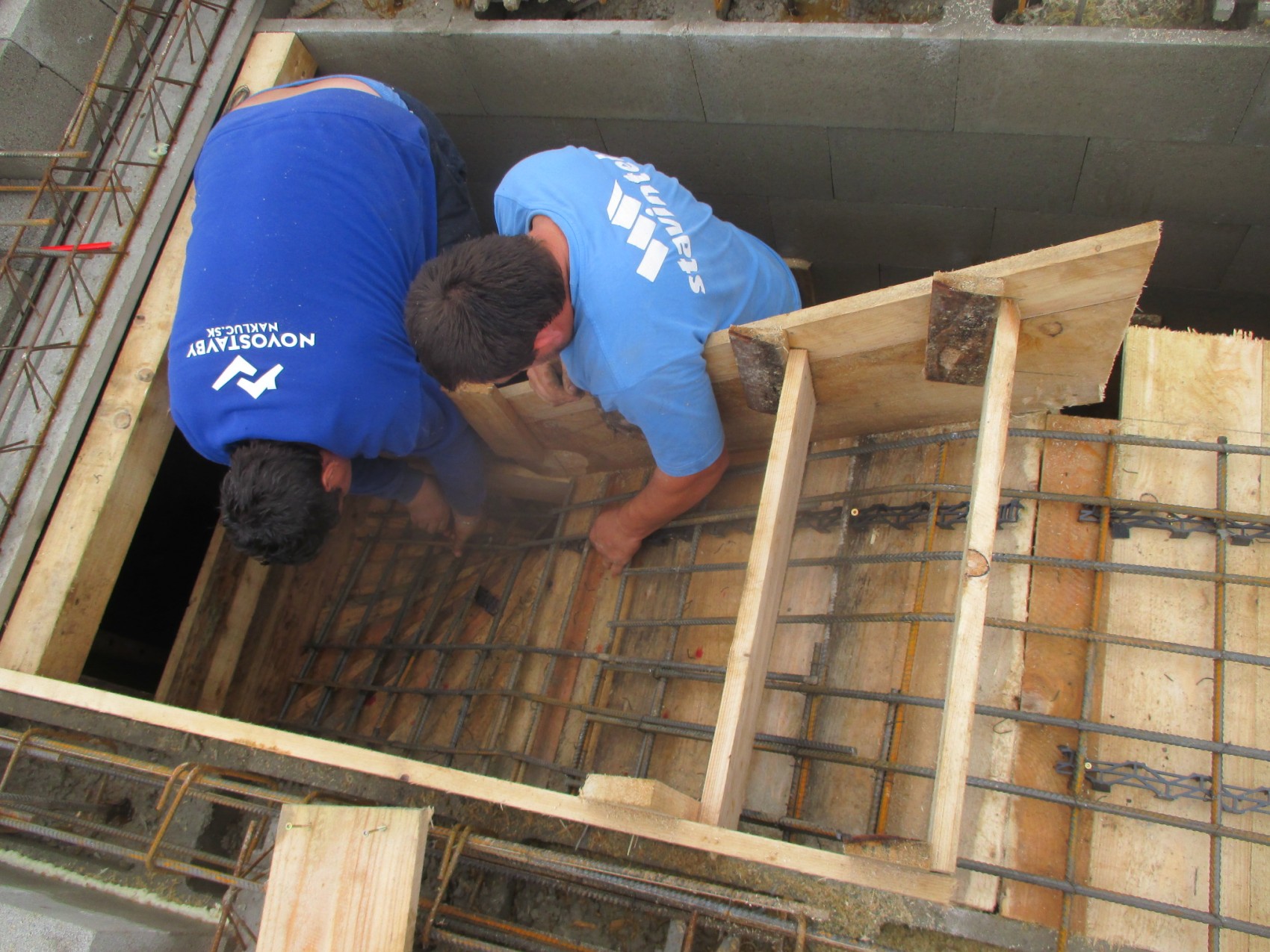

Monolitické schodisko:

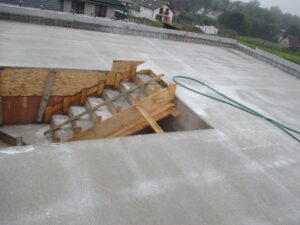

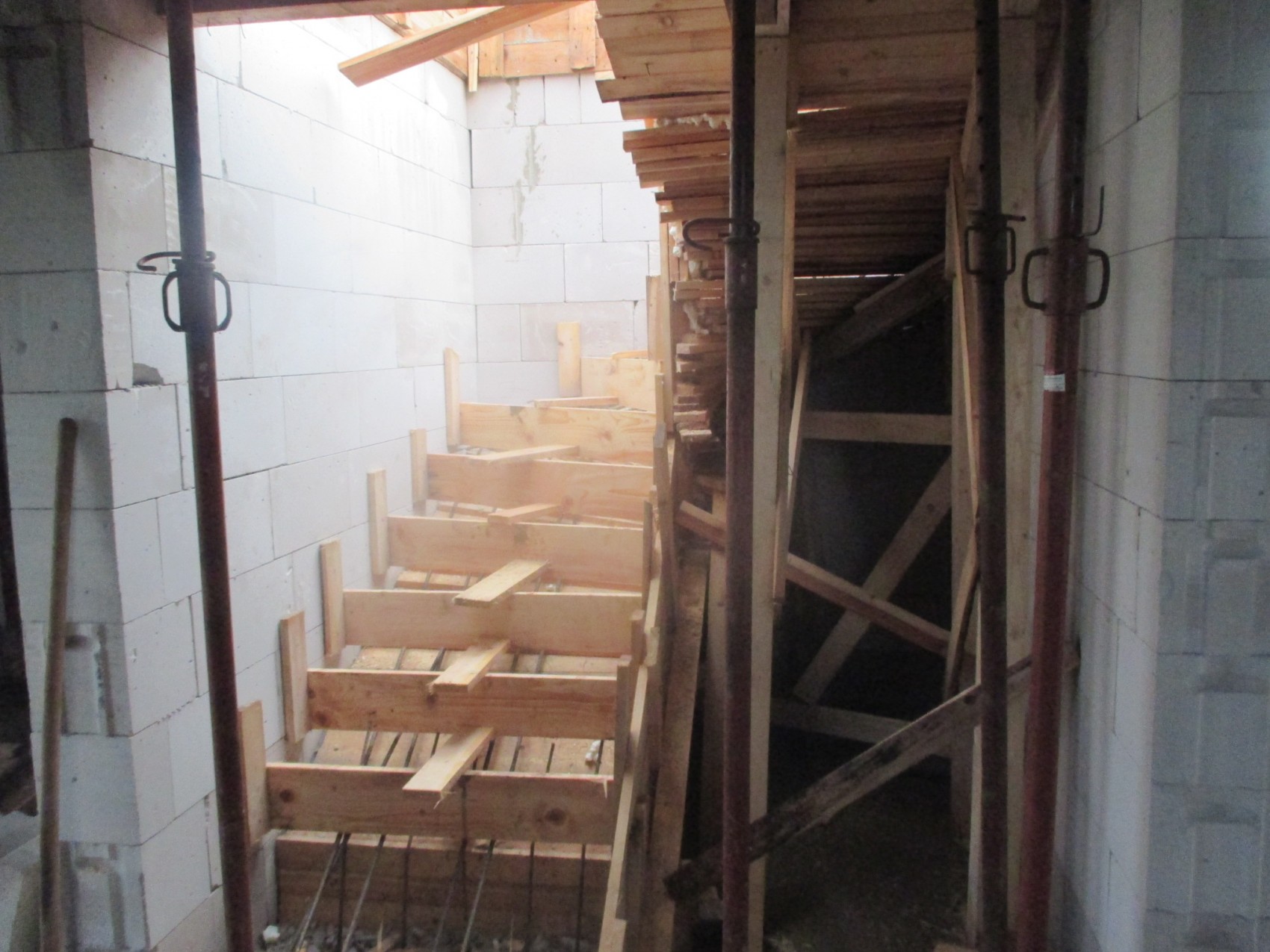

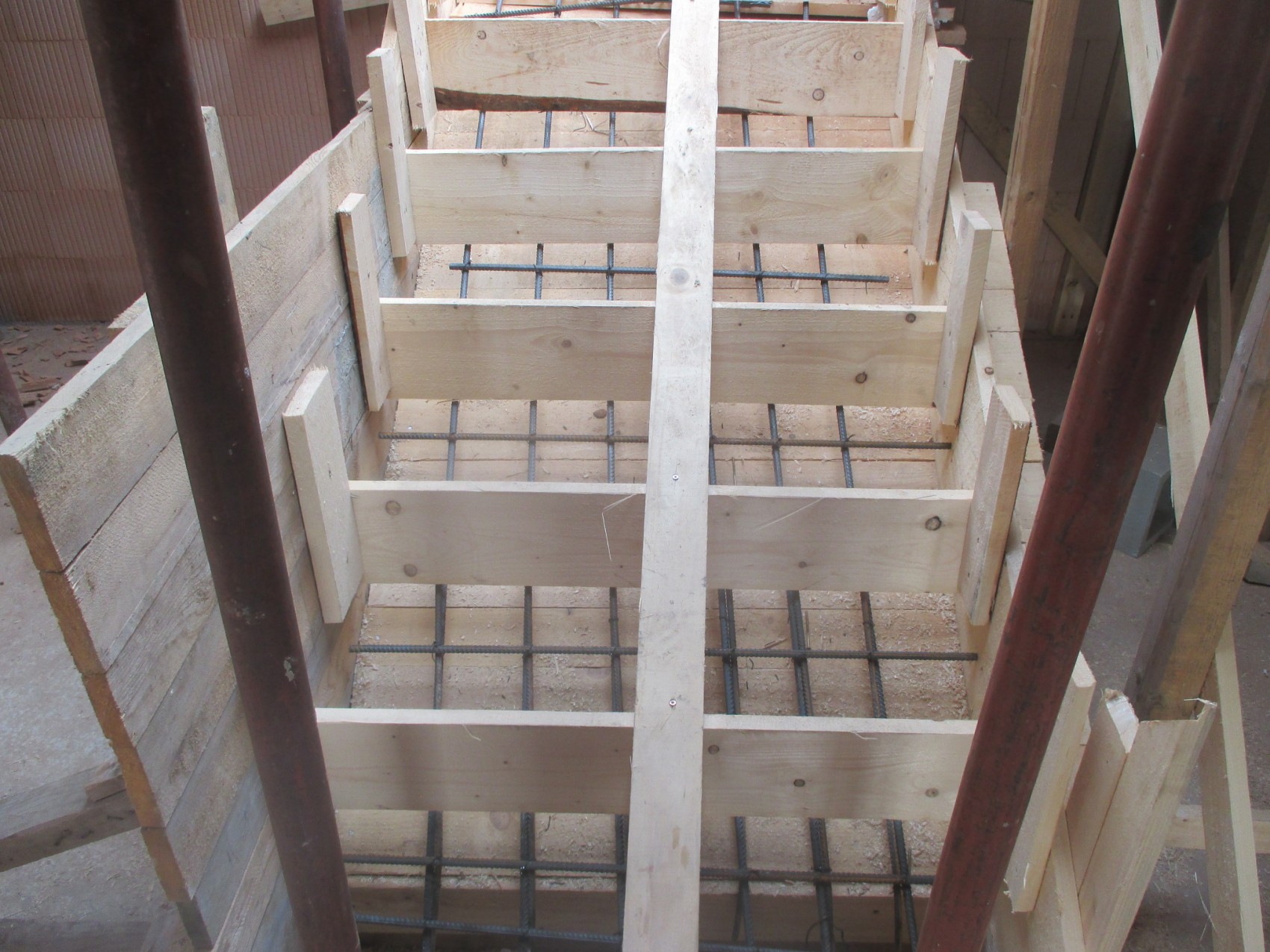

Medzipodlažné šalované monolitické betónové schodisko s armovanou železnou výstužou R10,12,14, realizácia podľa PD

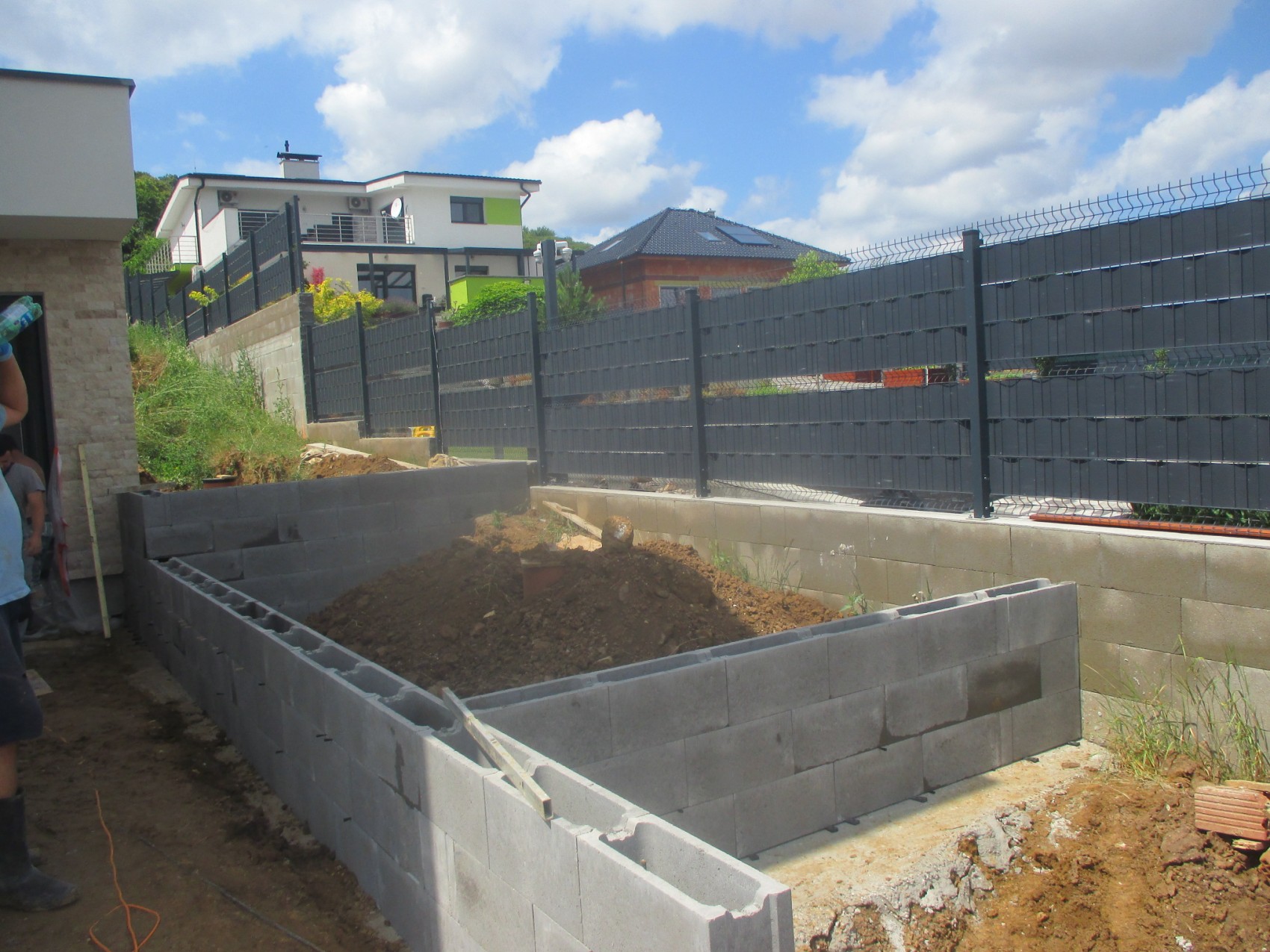

Oporné stabilizačné múry:

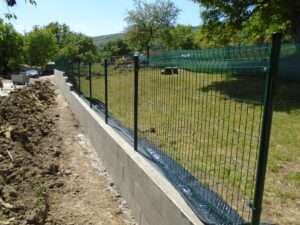

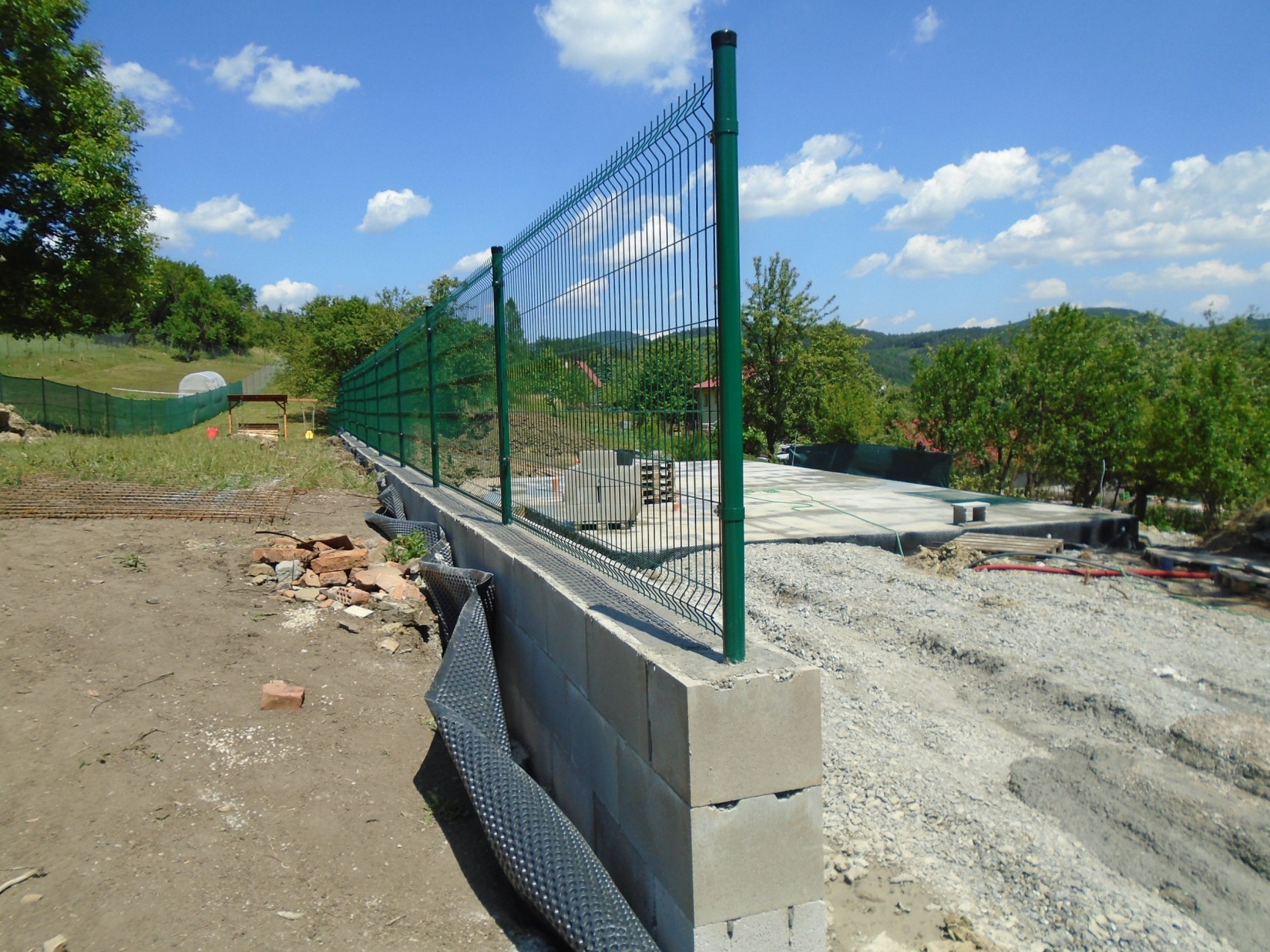

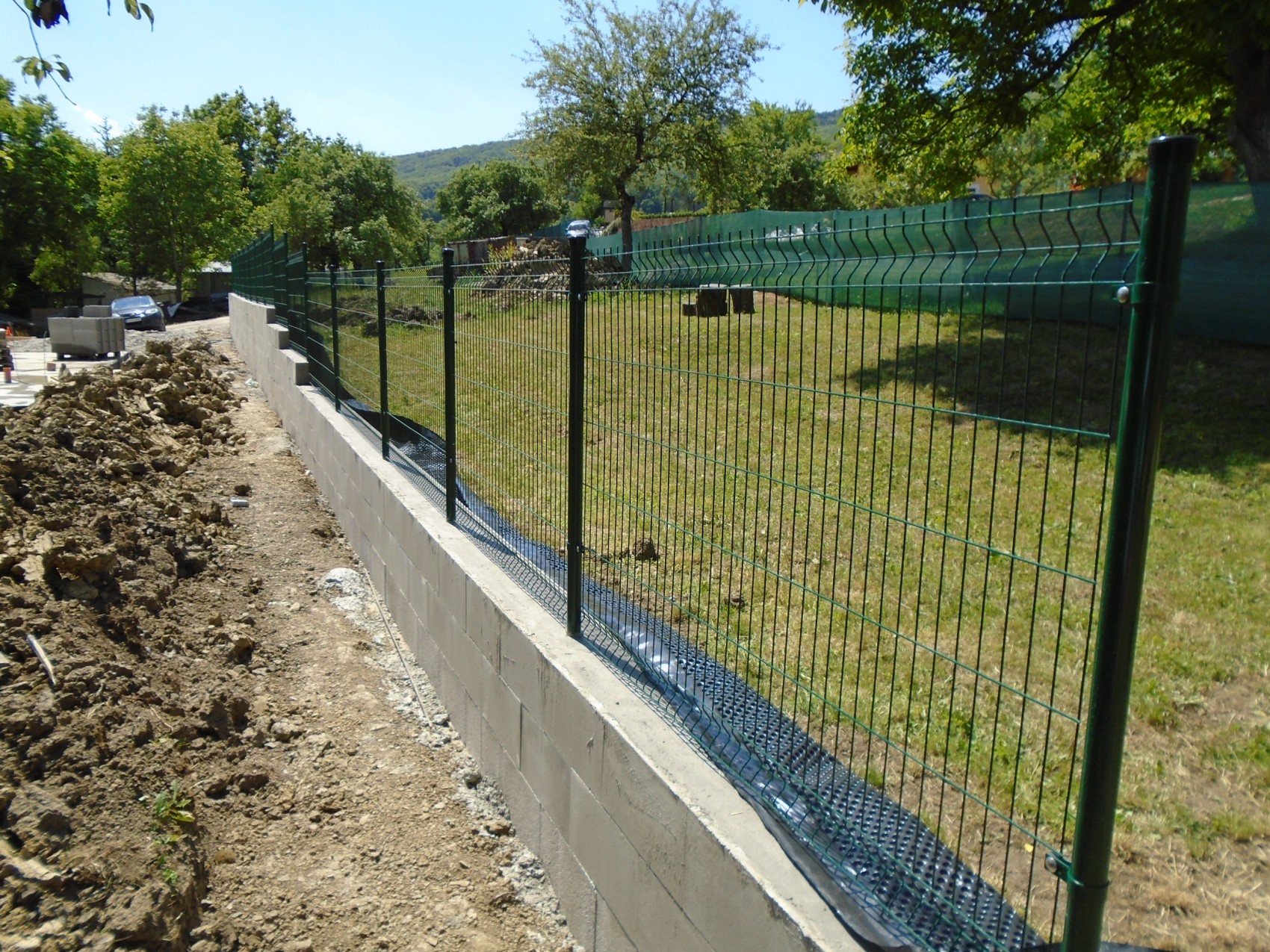

Pri väčších stavbách postup podľa projektovej dokumentácie. Súčasťou realizácii je betonáž základovej škáry/pásu, murovanie opornej steny pomocou DT debniacich tvárnic 30/40 cm, armovanie železnej výstuže vrátane tzv. výstužných košov, samotná betonáž, v prípade potreby vytvorenie zástennej drenážnej sústavy vrátane hydroizolačnej NOPA fólie, ukončenie povrchu steny šalovaným betónovým vencom prípadne prefabrikovanými strieškami.

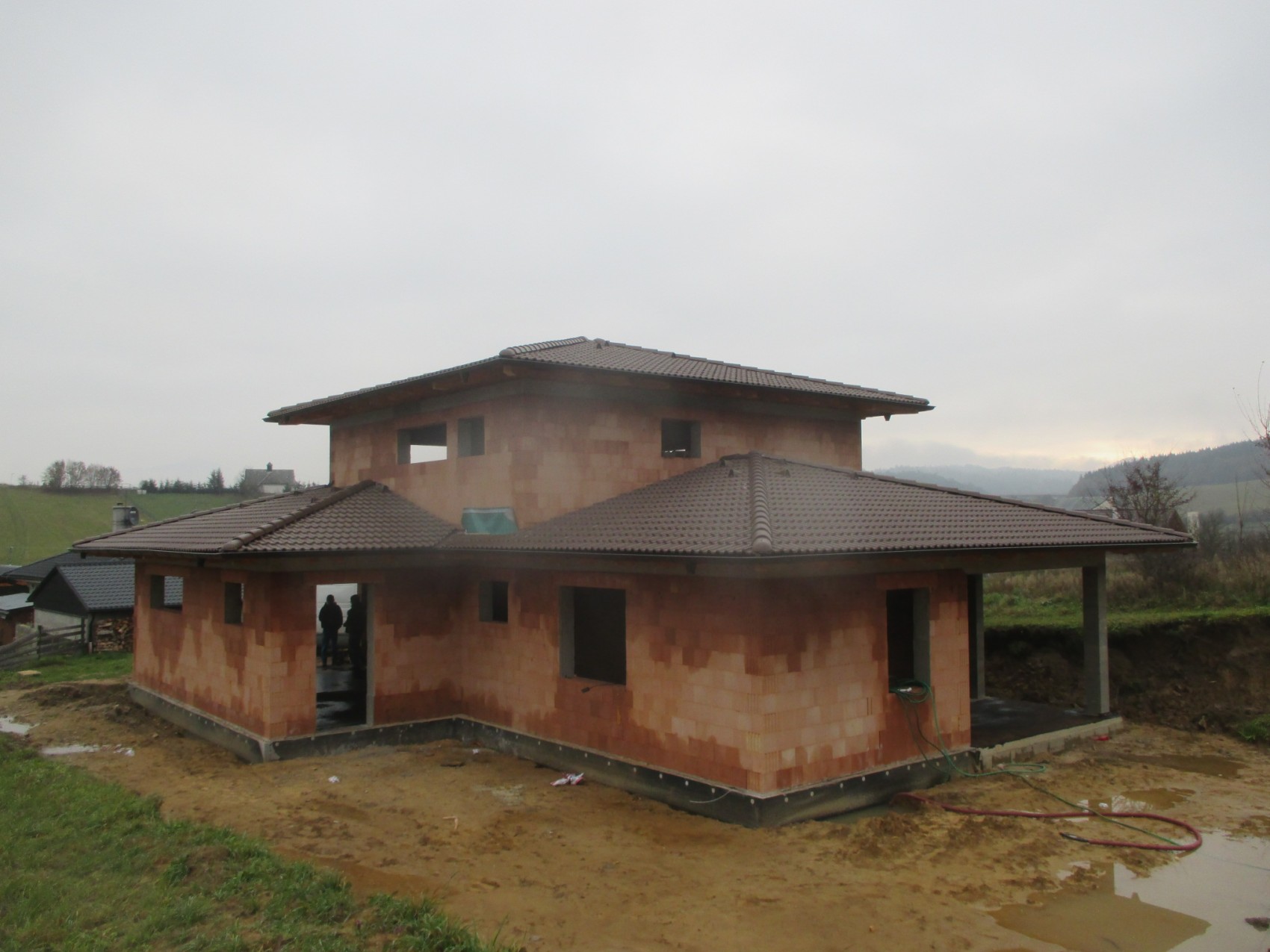

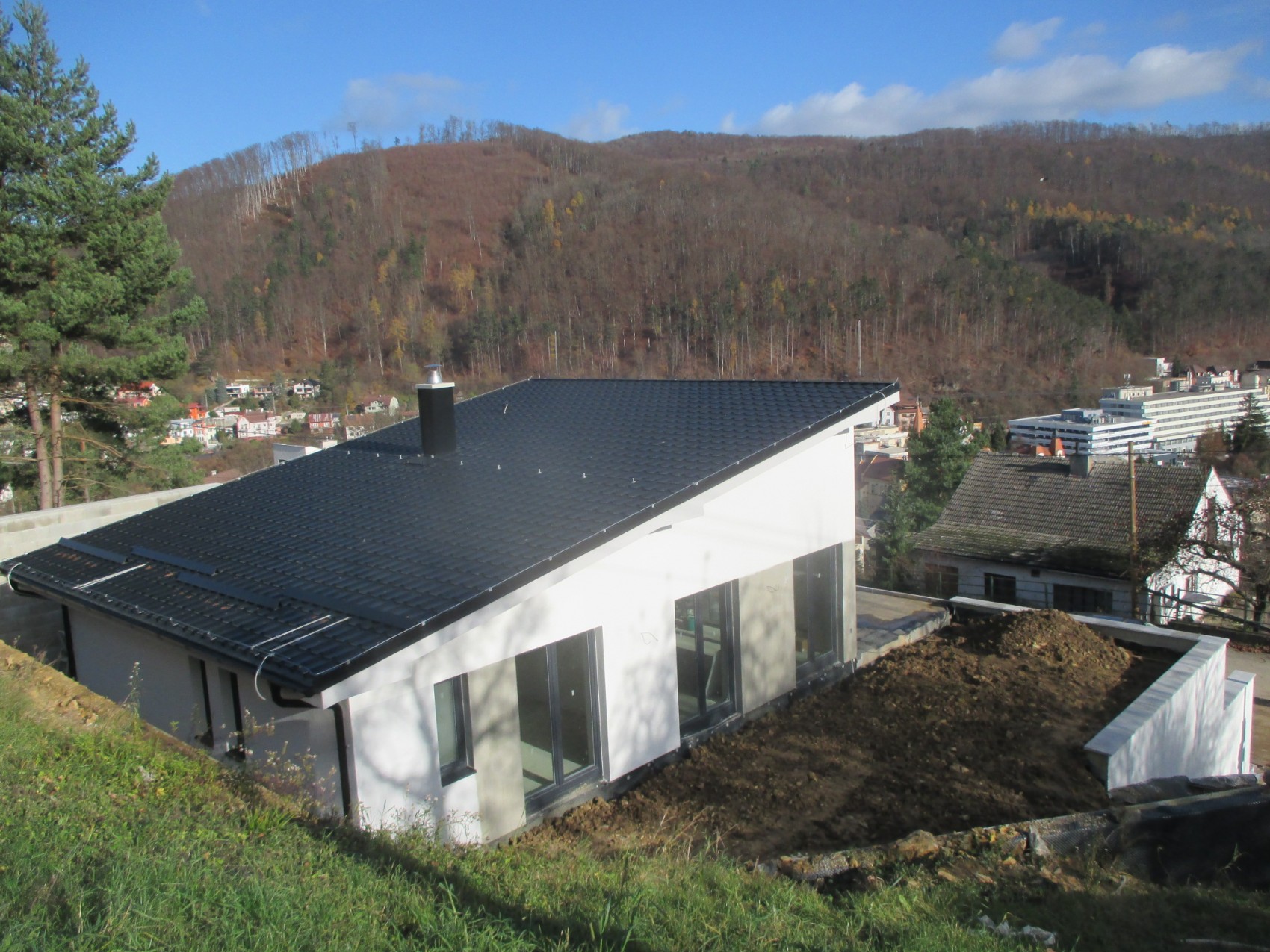

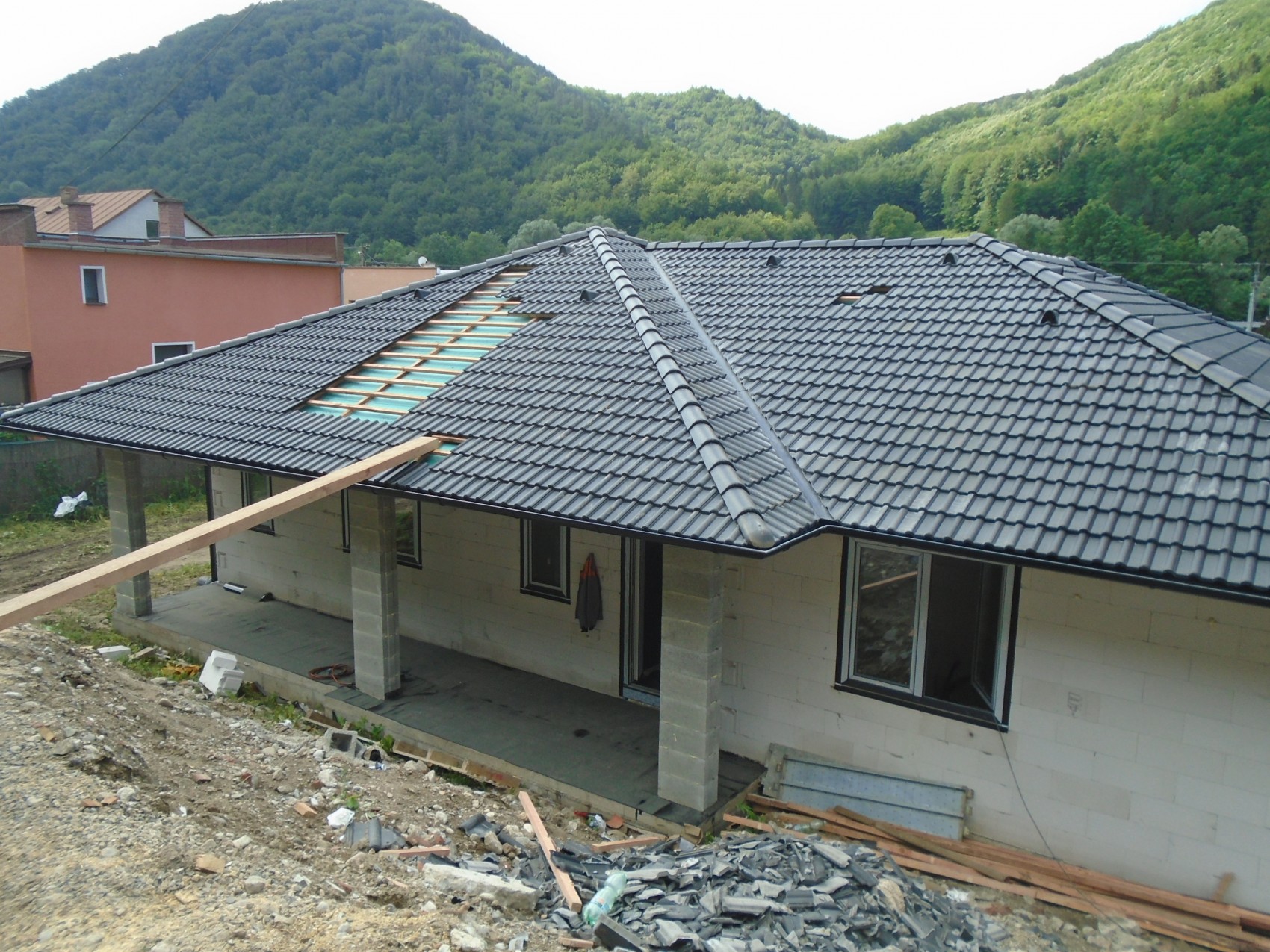

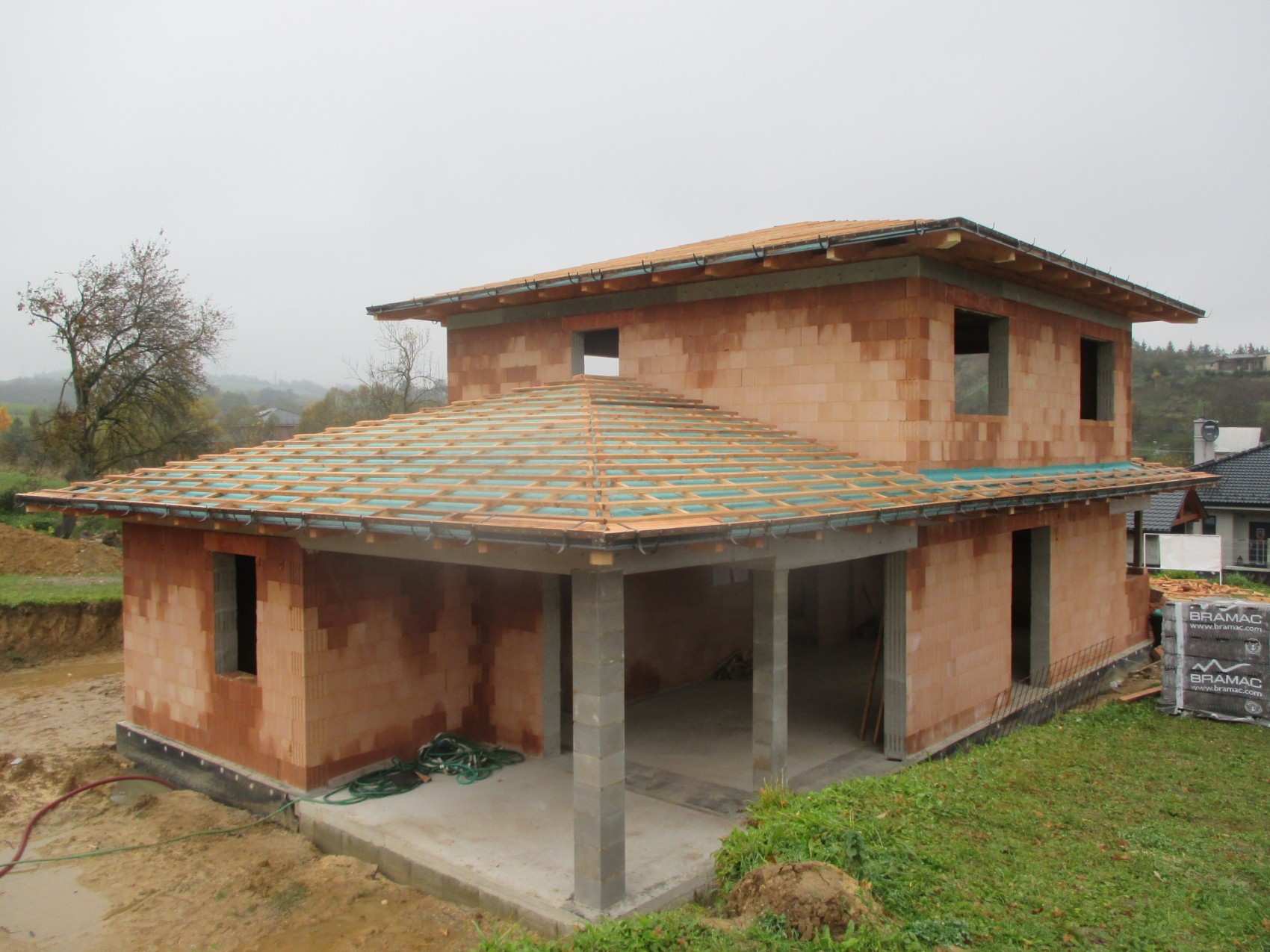

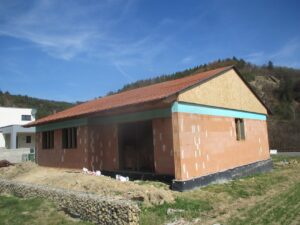

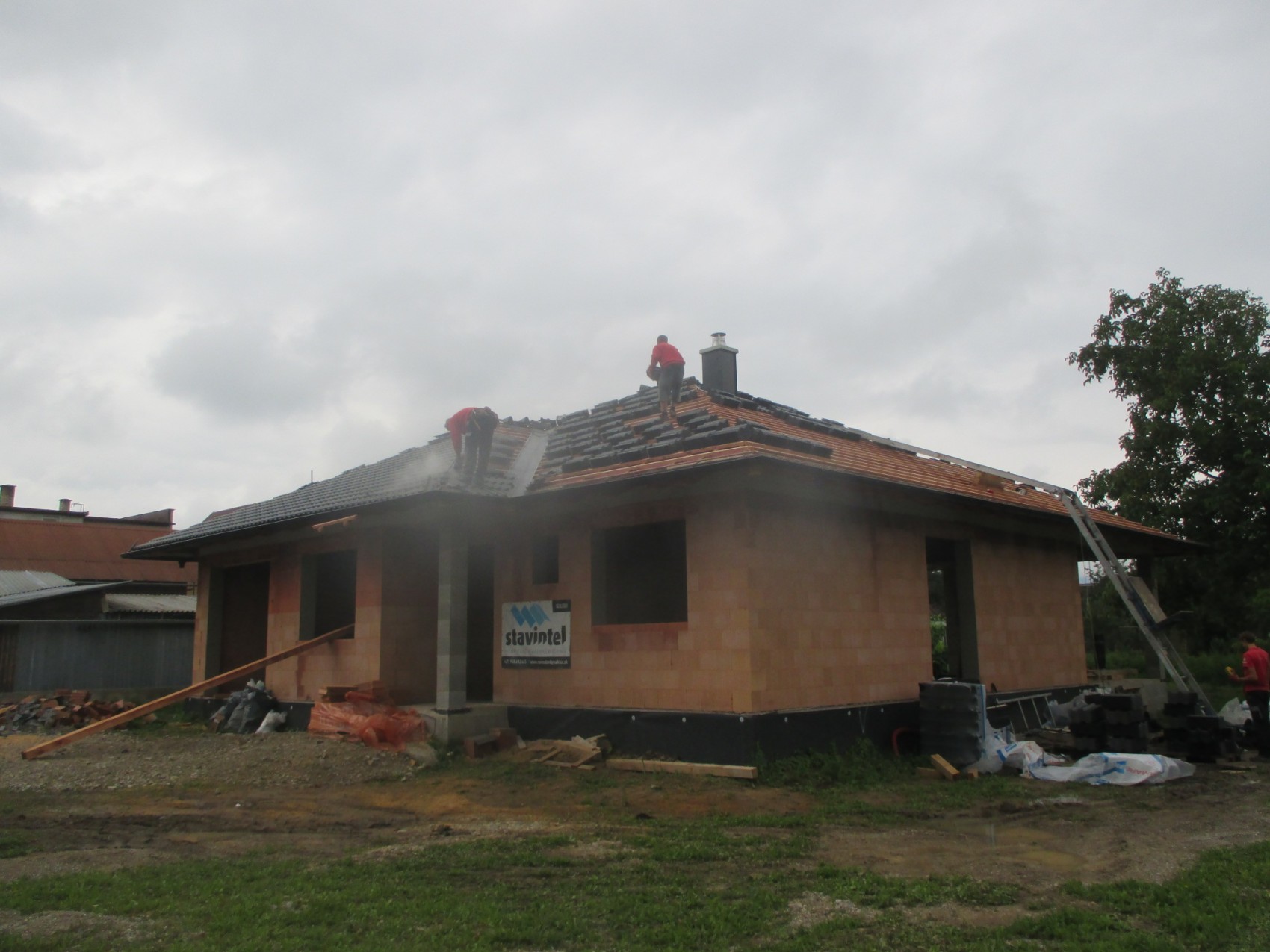

Strešný komplexný systém I. ( strecha s krytinou ):

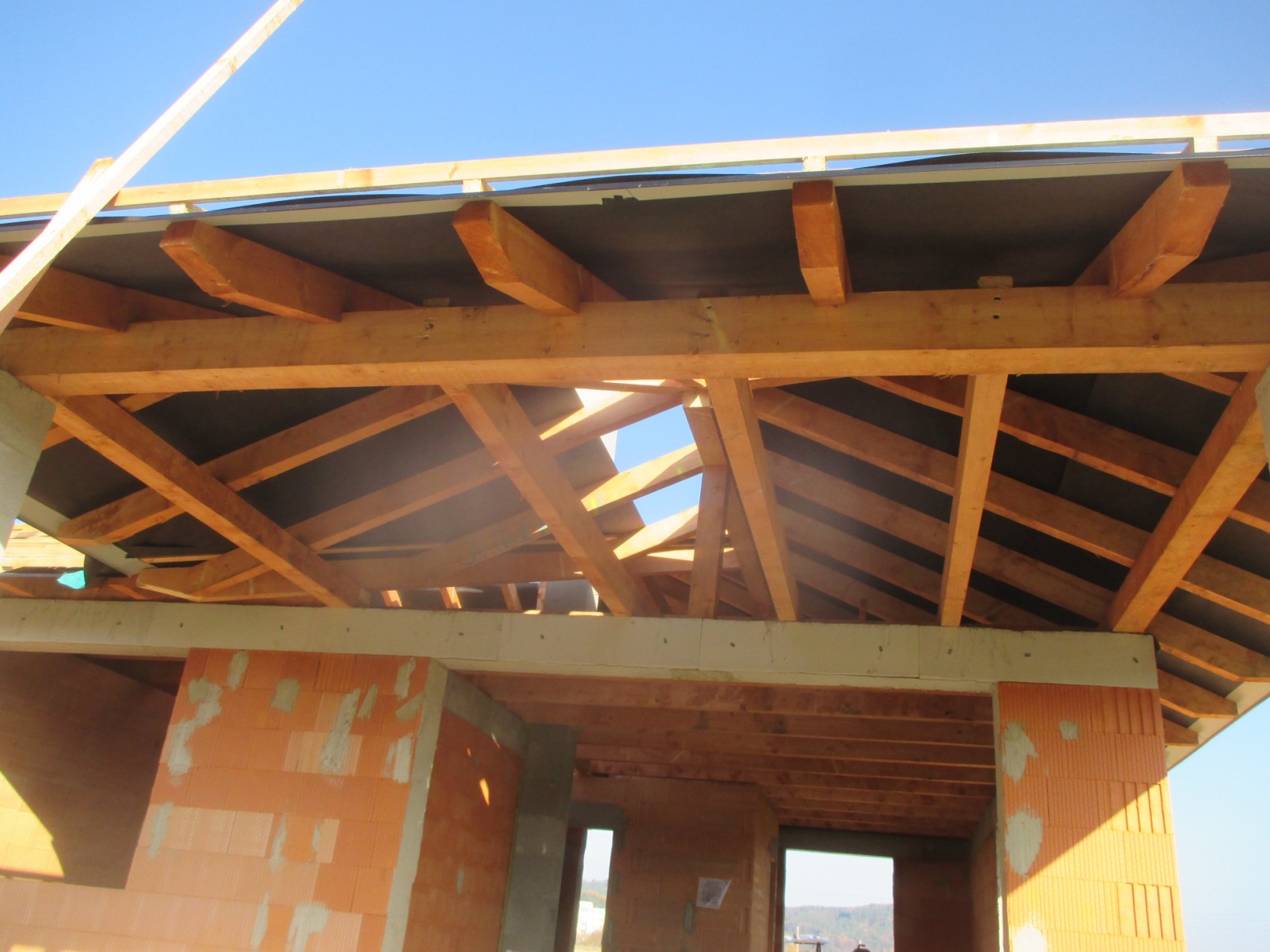

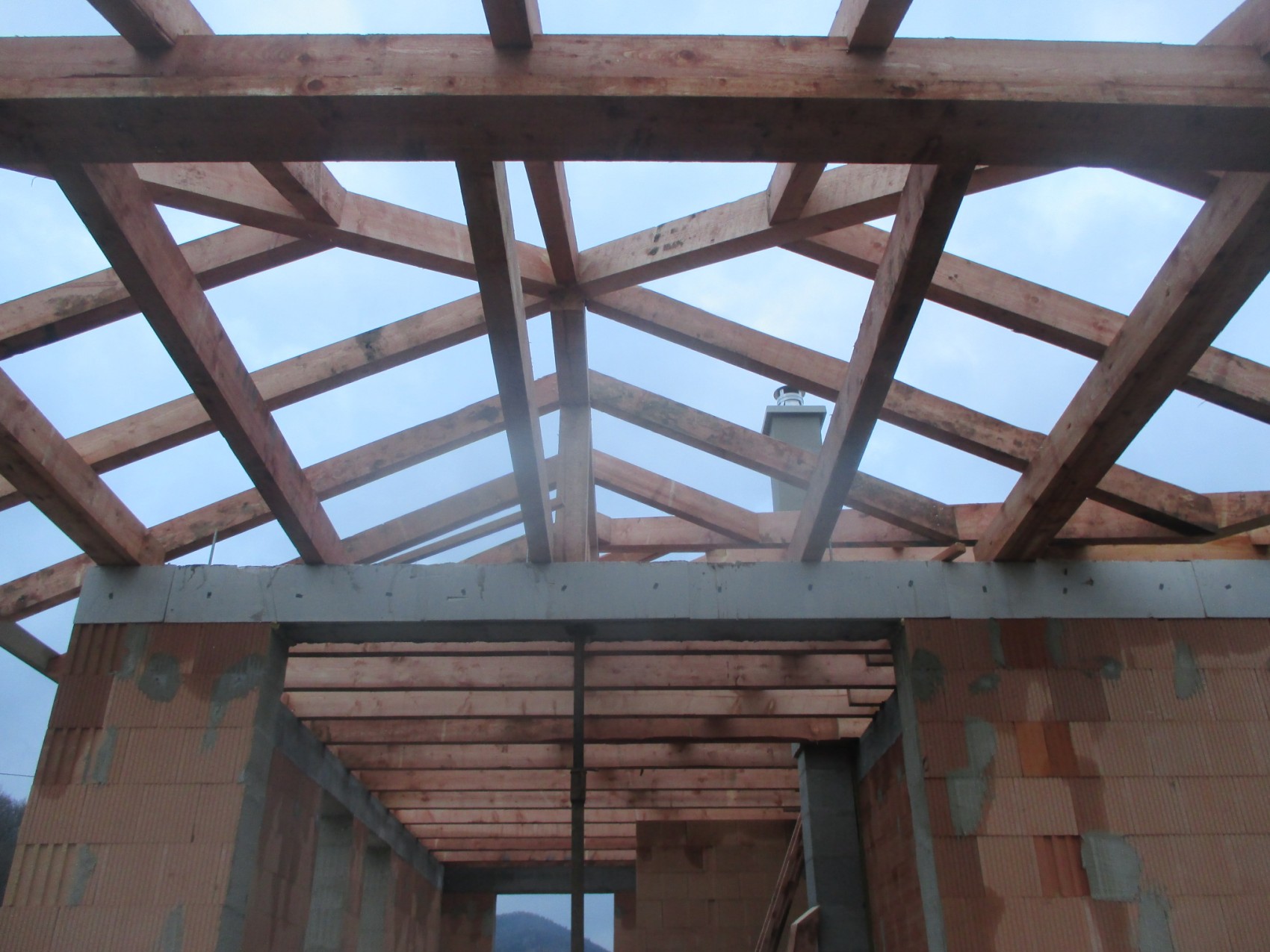

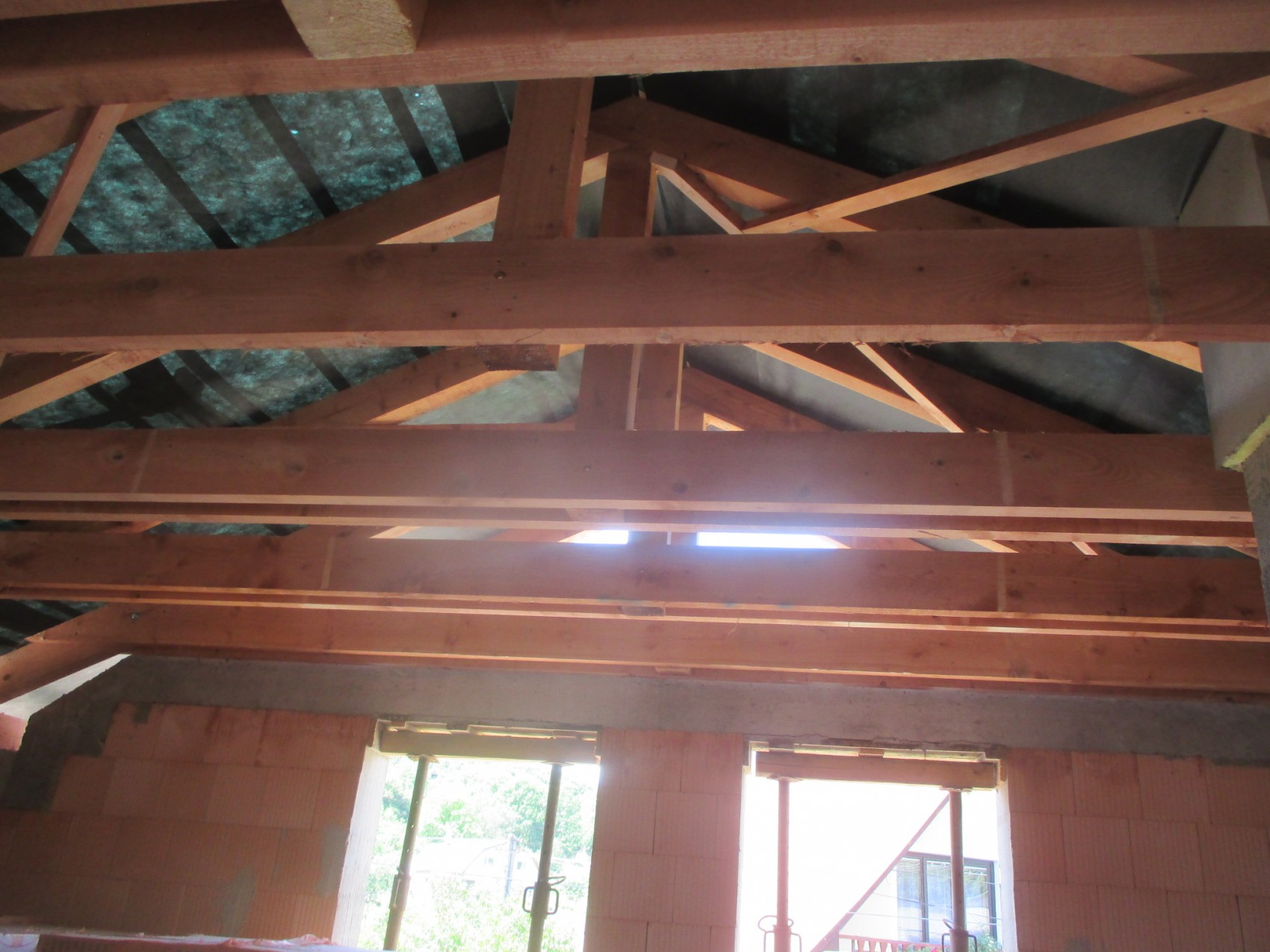

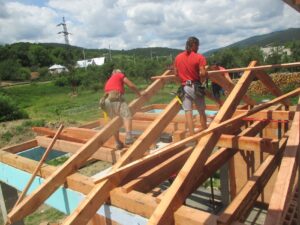

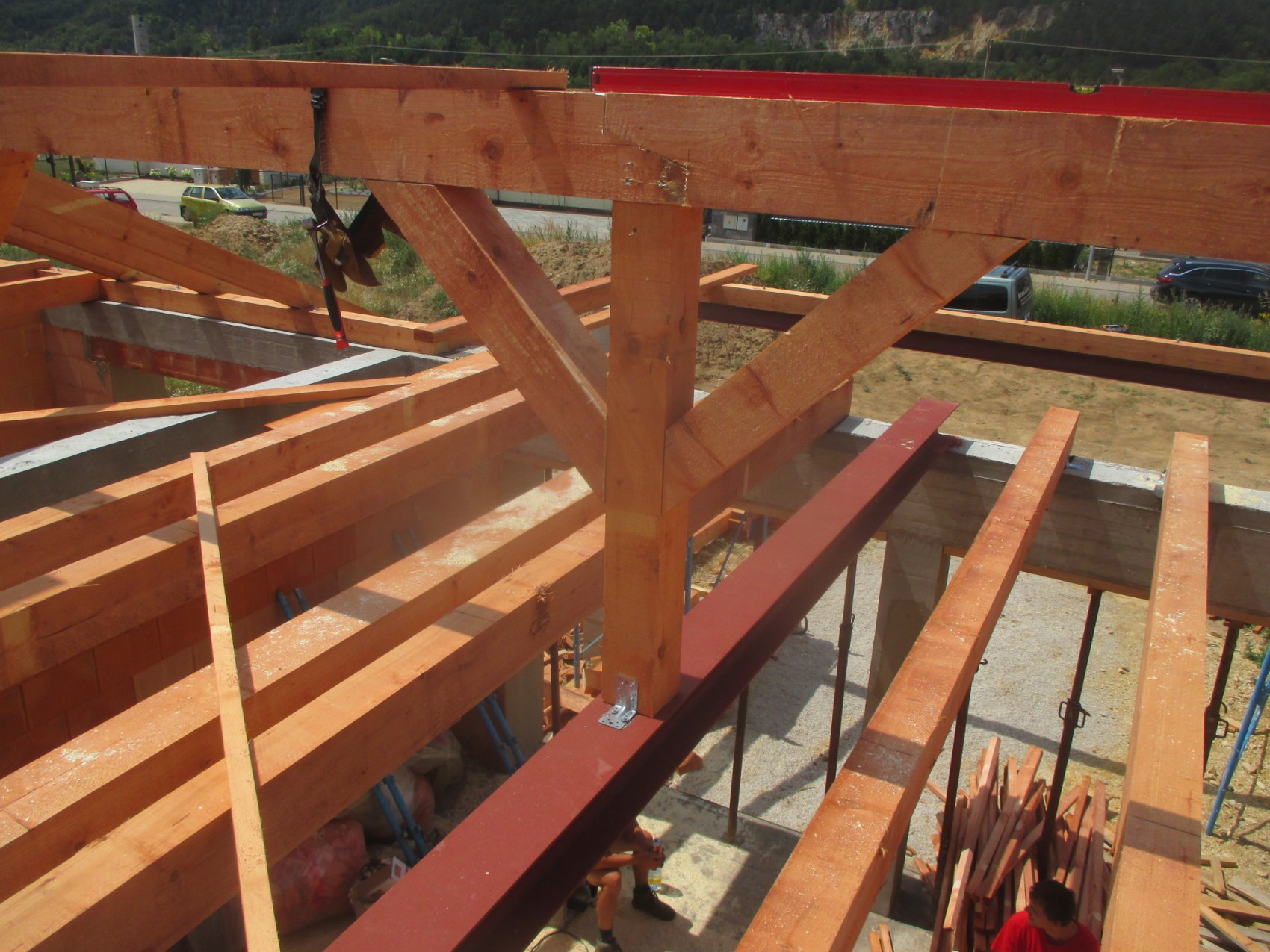

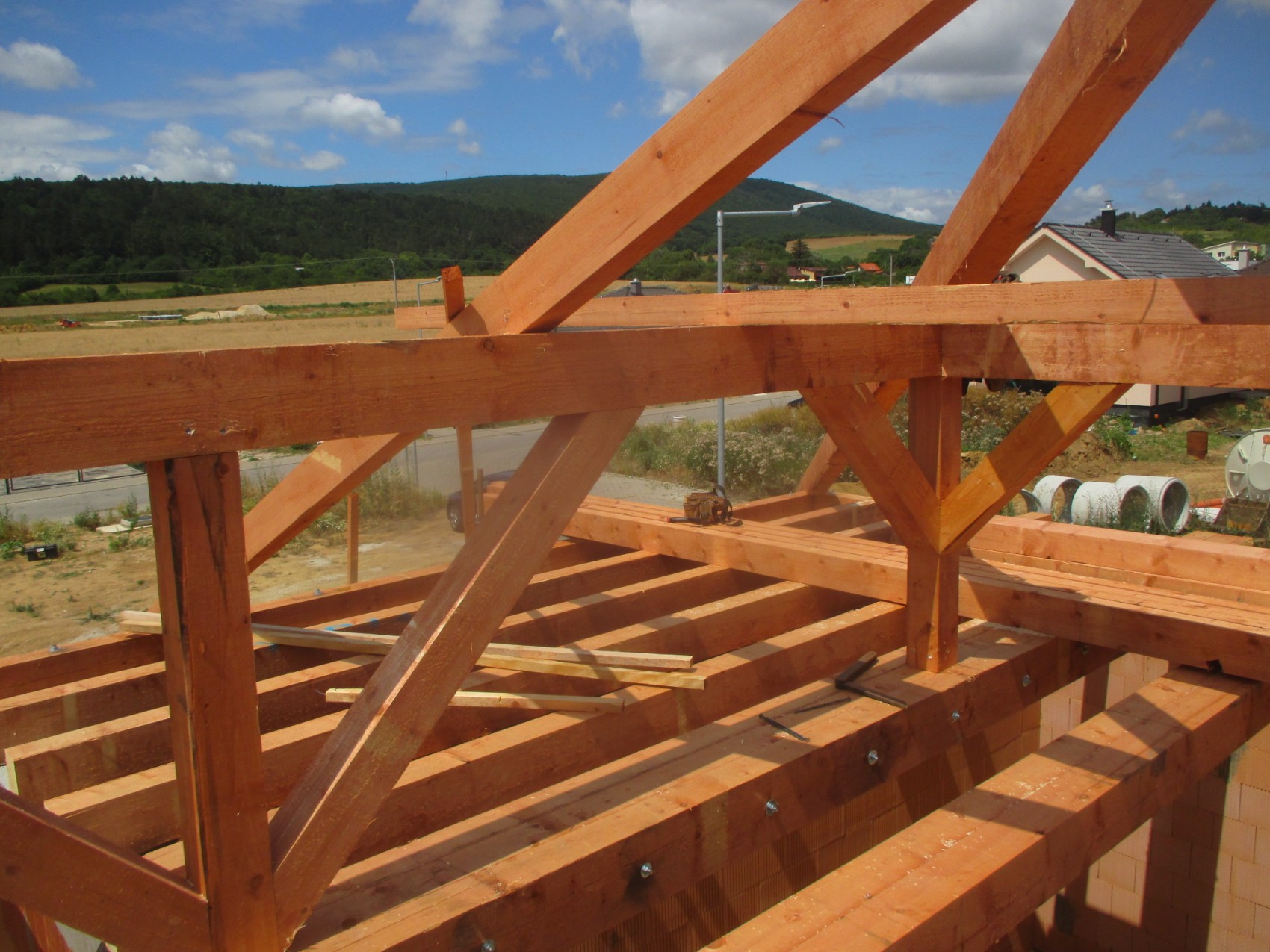

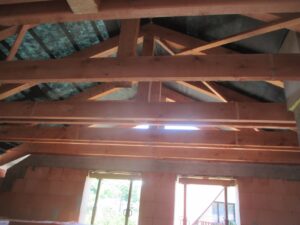

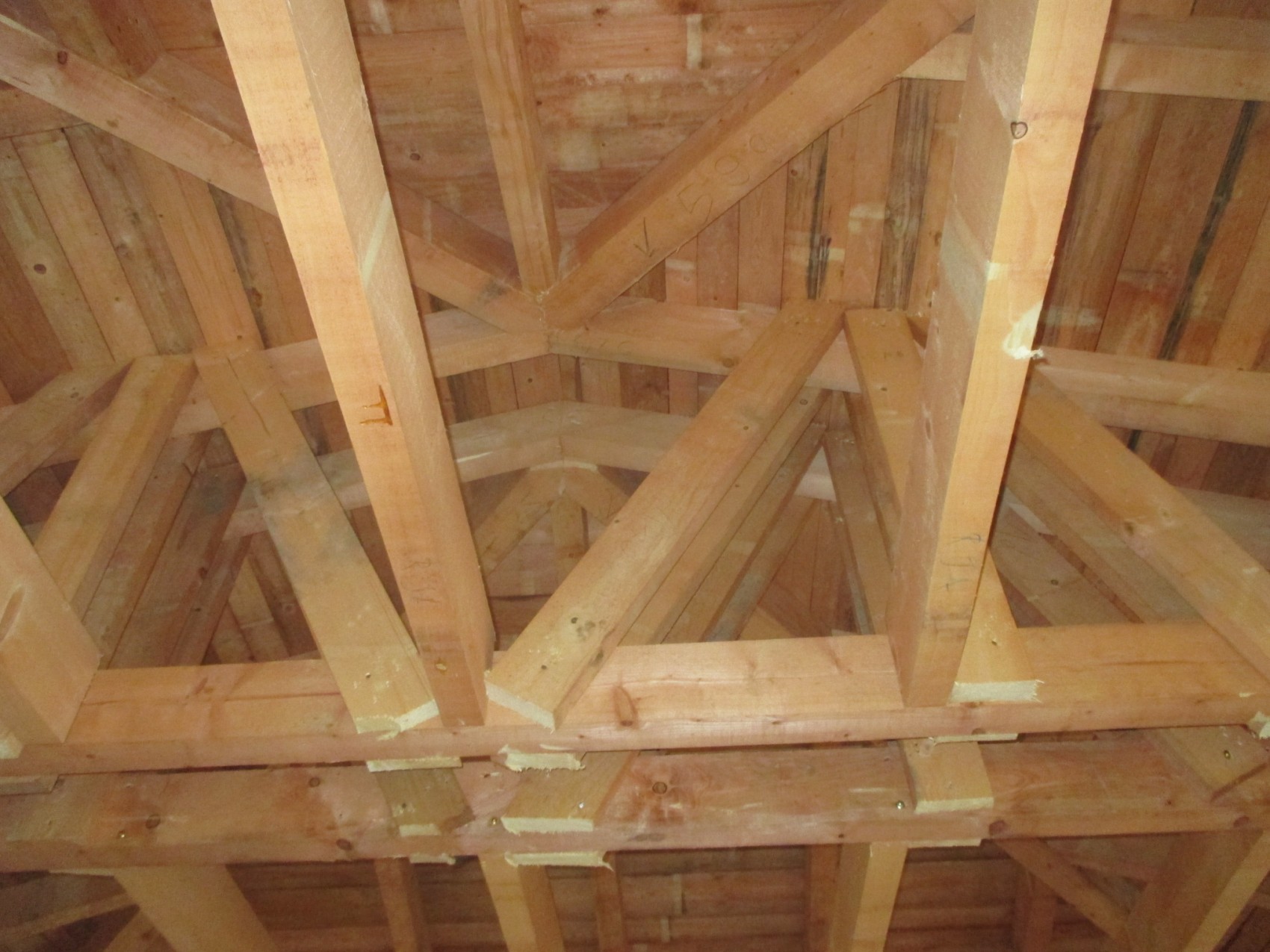

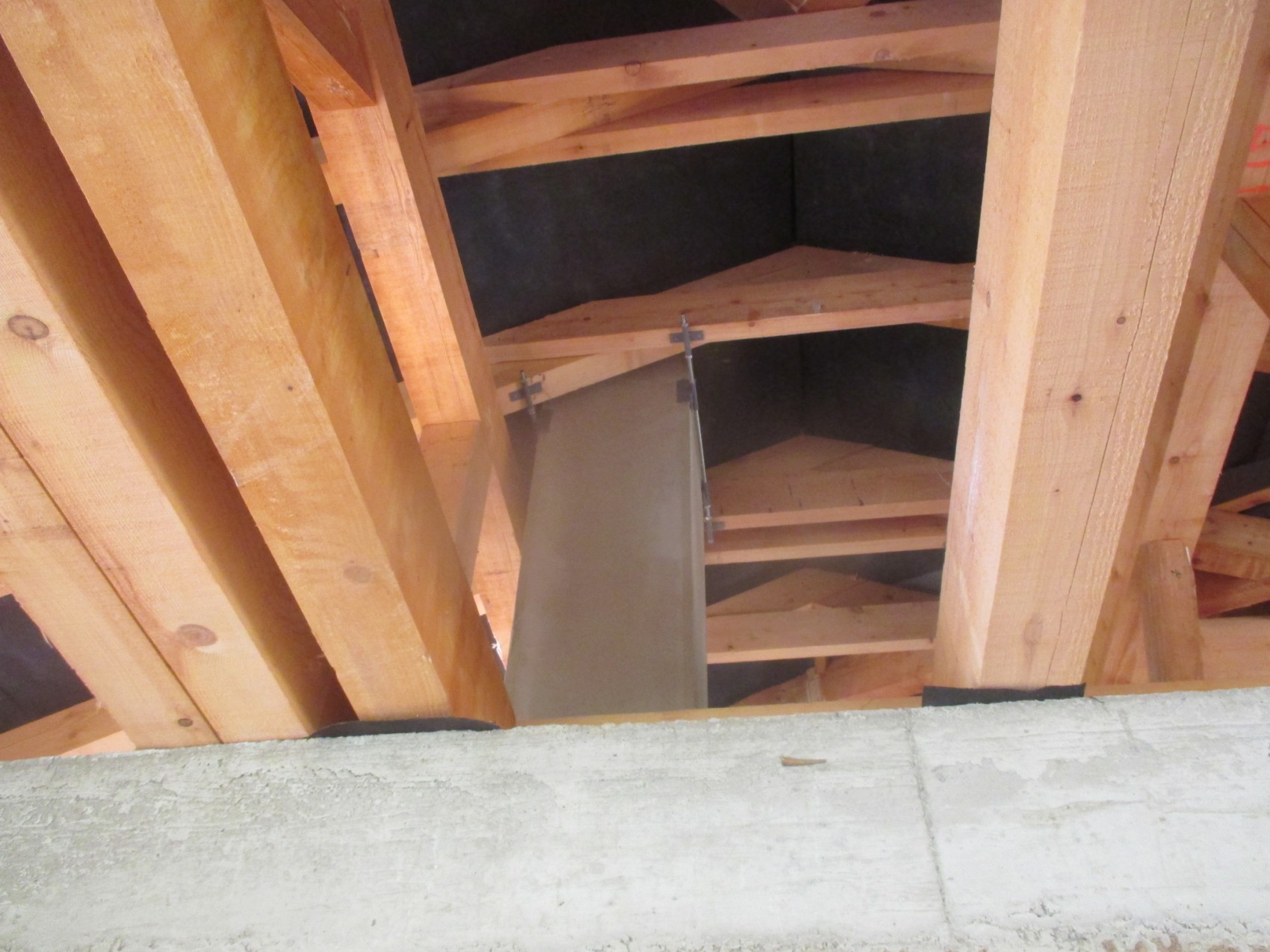

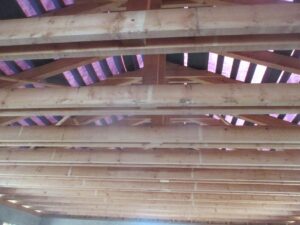

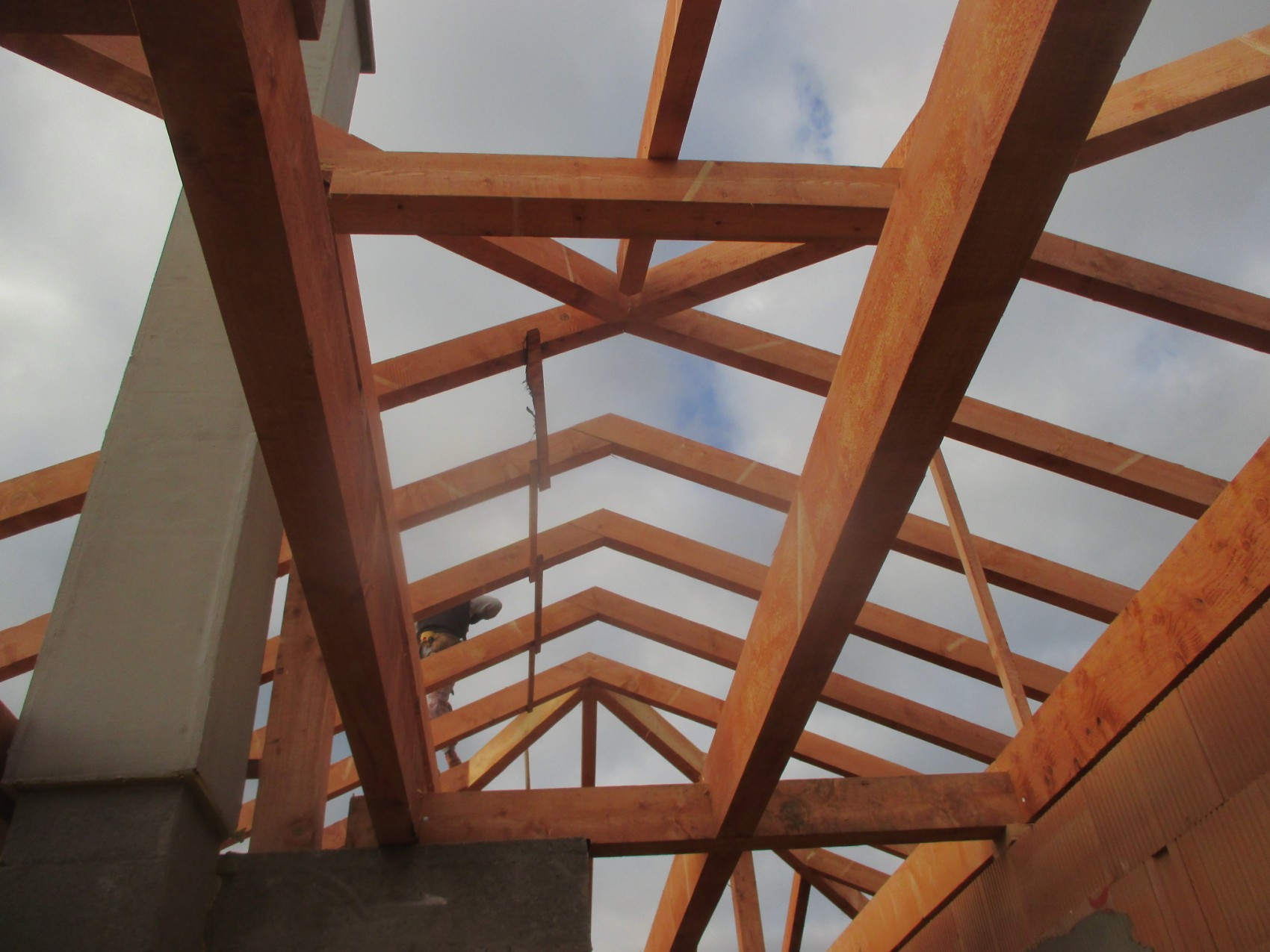

• Tesárske práce, montáž fólie a strešných lát, montáž okapníc, položenie krytiny vrátane rezov, montáž pod odkvapových žľabov a zvodov, montáž úžľabia, montáž strešného výlezu ( ak je súčasťou dodávky ), oplechovanie komína vrátane materiálu ( ak je súčasťou dodávky ), náter ochranný 2 vrstvy, doplnkový a spojovací materiál
• Variant A = Betónová krytina ( napr. KMB Beta rada Briliant, Bramac Klasic Protector ) ( farba podľa vlastného výberu zákazníka ) – základná škridla, polovičná škridla, krajná škridla pravá a ľavá, odvetrávacia škridla, hrebenáč, začiatočný hrebenáč, rozdeľovací hrebenáč Y, držiak hrebeňovej laty s klincom, vetrací pás nárožia a hrebeňa 300 mm, príchytka hrebenáča, uzáver hrebenáča z PVC, ochranná mriežka 100x5000mm, ochranný pás 60x1000mm, okapnice pod fóliu, úžľabový plech, lemovací plech
• Variant B = Škridloplech ( farba podľa vlastného výberu zákazníka ) – škrídlopech ( napr. BP2, Grande PUREX ), záveterná lišta spodná, lem k stene, snehové zábrany, skrutky do dreva, skrutky do krytiny, hrebenáč, úžľabie, tabuľový plech, okapnica pod krytinu, ukončenie nárožia, rozdeľovač nárožia Y,  odvetrávacia škridla, hrebenáč, začiatočný hrebenáč, rozdeľovací hrebenáč Y, držiak hrebeňovej laty s klincom, vetrací pás nárožia a hrebeňa 300 mm, príchytka hrebenáča, uzáver hrebenáča z PVC, ochranná mriežka 100x5000mm, ochranný pás 60x1000mm, okapnice pod fóliu, úžľabový plech, lemovací plech
• Variant C = Falcovaný plech ( napr. BP2, SATJAM Rapid AL ) – plech, hrebenáč, držiak hrebenáča, záveterná lišta, štartovacia lišta, úžlabie, samorezné skrutky, držiak hrebeňovej laty s klincom, vetrací pás nárožia a hrebeňa, ochranná mriežka 100 mm, okapnica pod fóliu pozinkovaná farba, oplechovanie komína veľké, komínová lavička

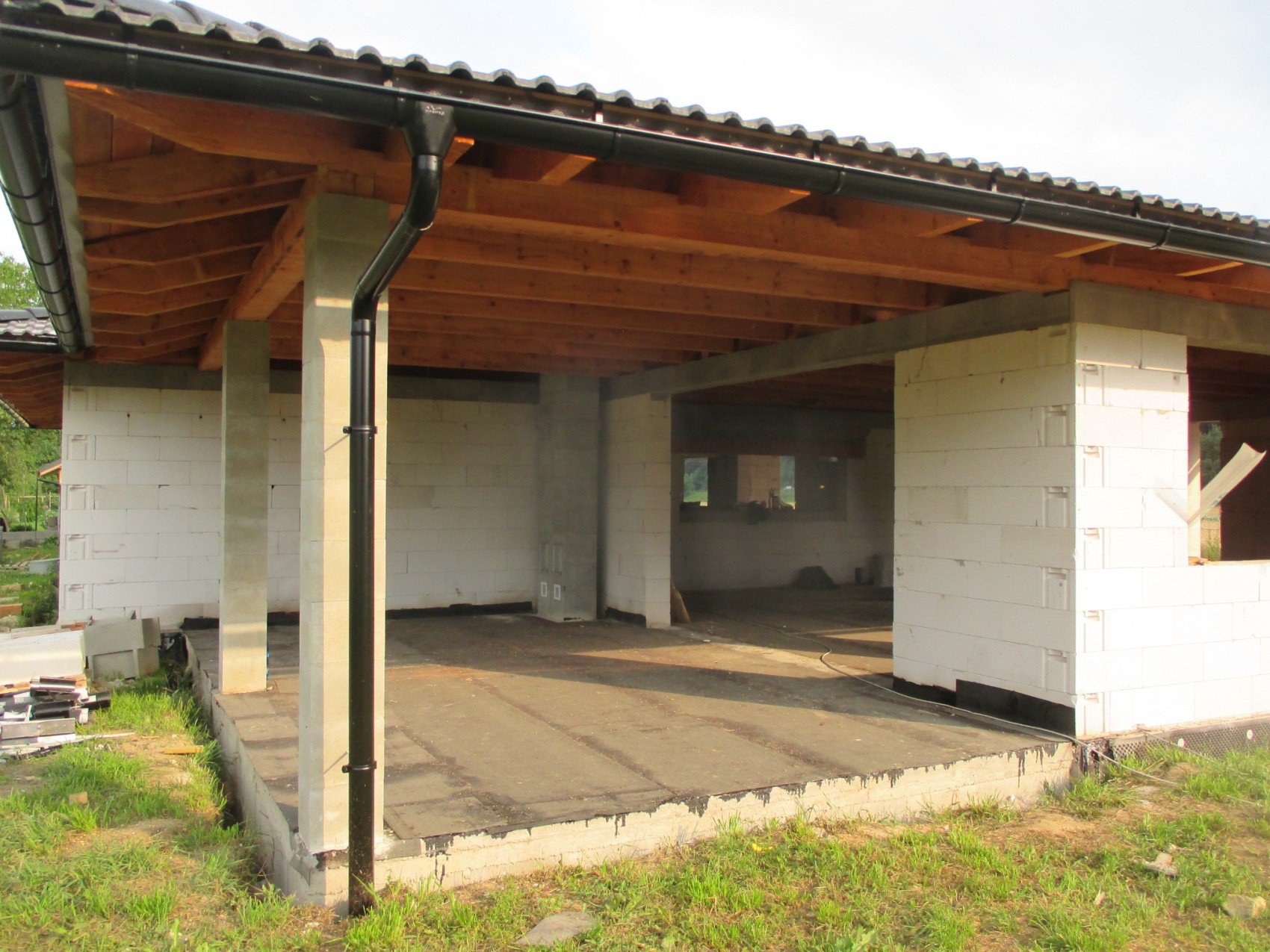

• Odkvapový systém ( napr. BP2, NIAGARA, BRAMAC Stabicor M ) – pod odkvapový žľab, žľabový hák, žľabový kút, žľabový roh, žľabový kotlík, žľabové čelo, objímka zvodu s tŕňom, koleno, zvodová rúra
• Rezivo 1 – A – impregnácia reziva, strešné laty 40/50 impregnované
• Fólia difúzna 140g – BP2, alebo BRAMAC PRO PLUS Resistant 140
• Strešné okná – FAKRO PTP-V U3 78 x 118 mm ( ak sú súčasťou dodávky )

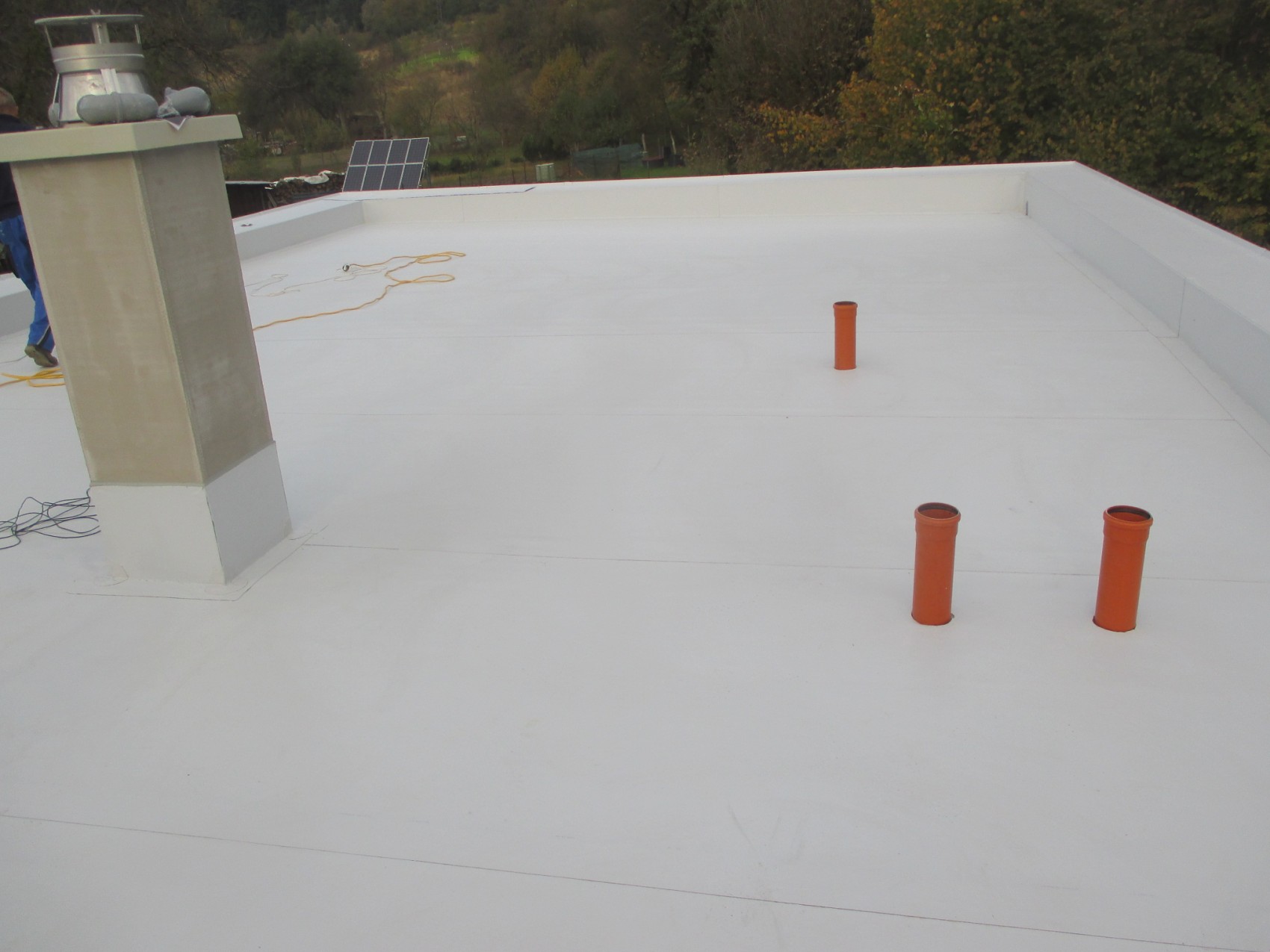

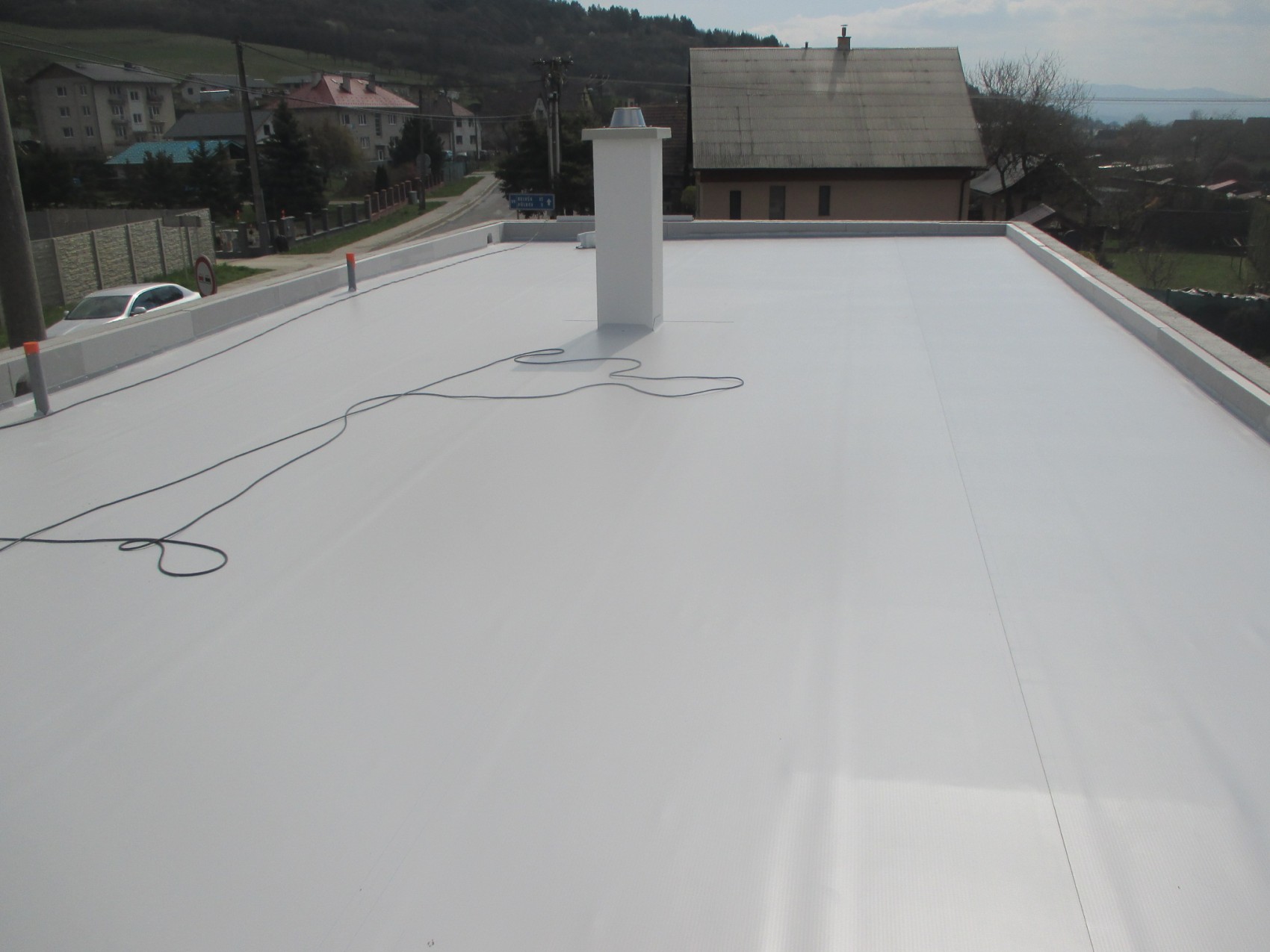

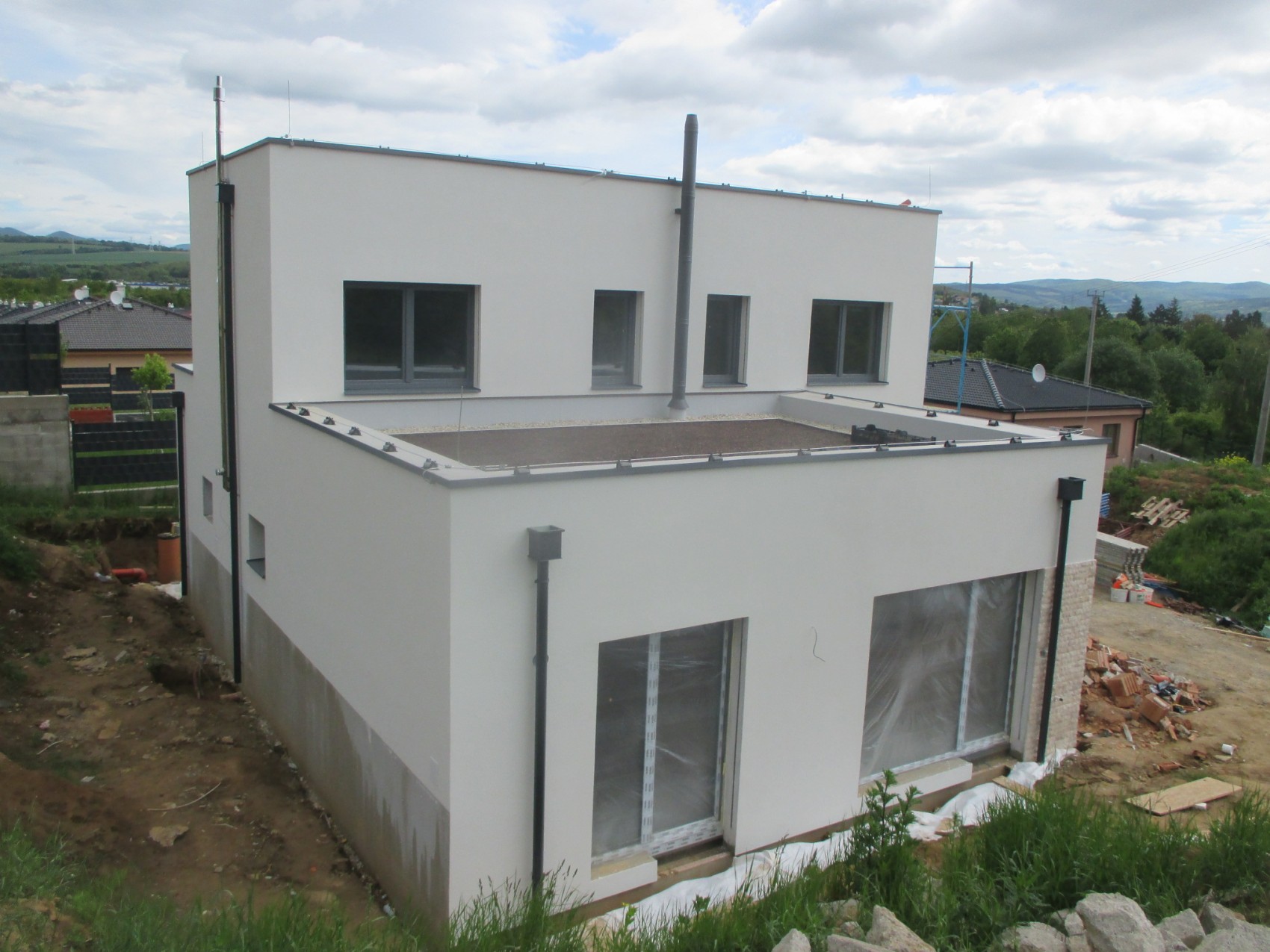

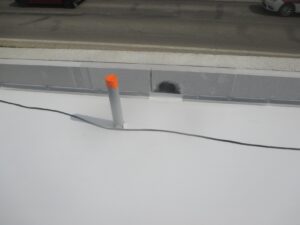

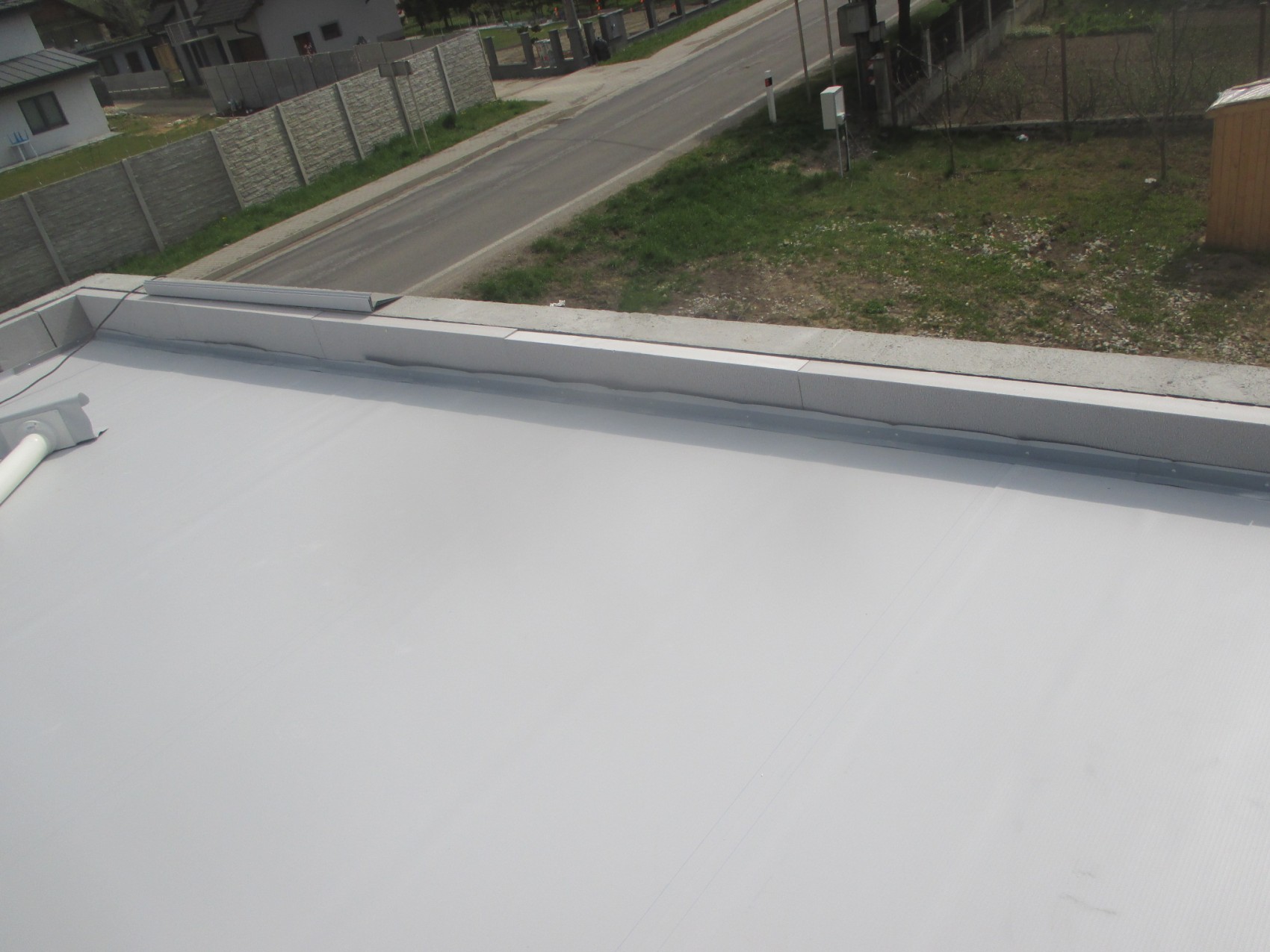

Strešný komplexný systém II. ( rovná strecha ):

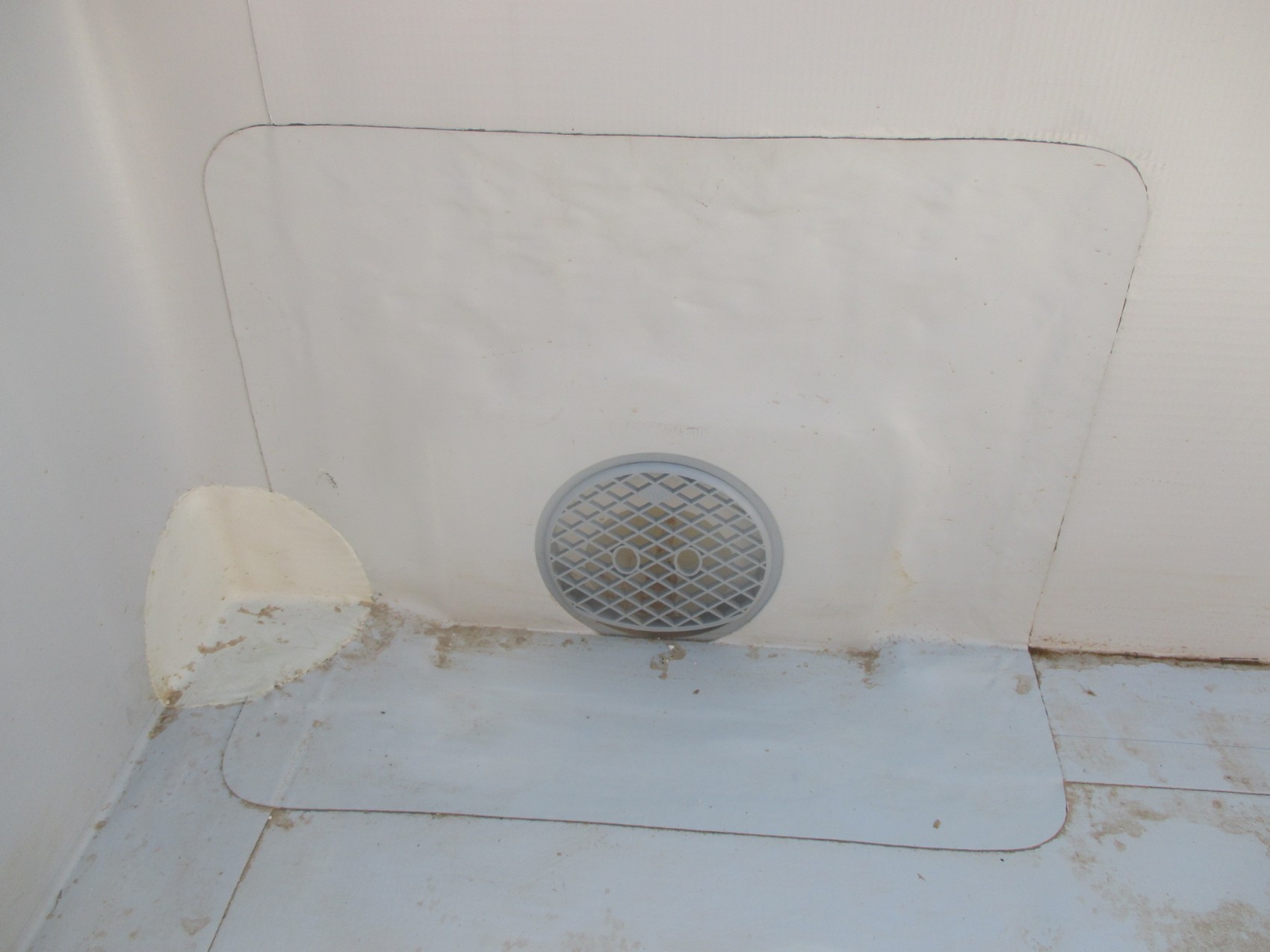

• Kotviace práce, montáž fólie a strešných lát, montáž okapníc s materiálom, položenie hydroizolačnej fólie vrátane rezov, montáž pod odkvapových žľabov a zvodov, montáž úžľabia, montáž strešných prechodov, ošetrenie komína vrátane materiálu, náter ochranný 2 vrstvy na drevené príslušenstvo. Všetky ostatné práce súvisiace s realizáciou plochej strechy.

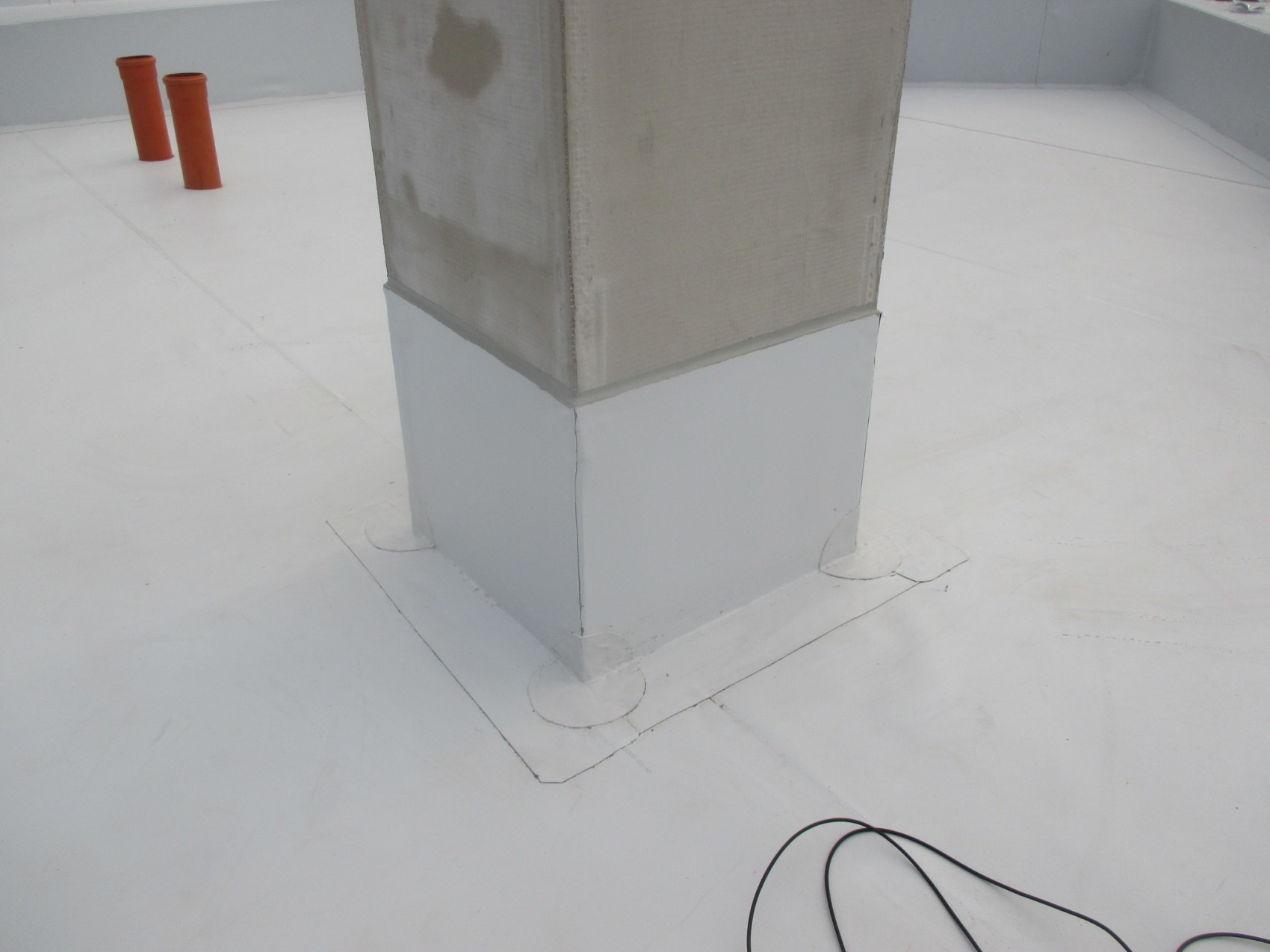

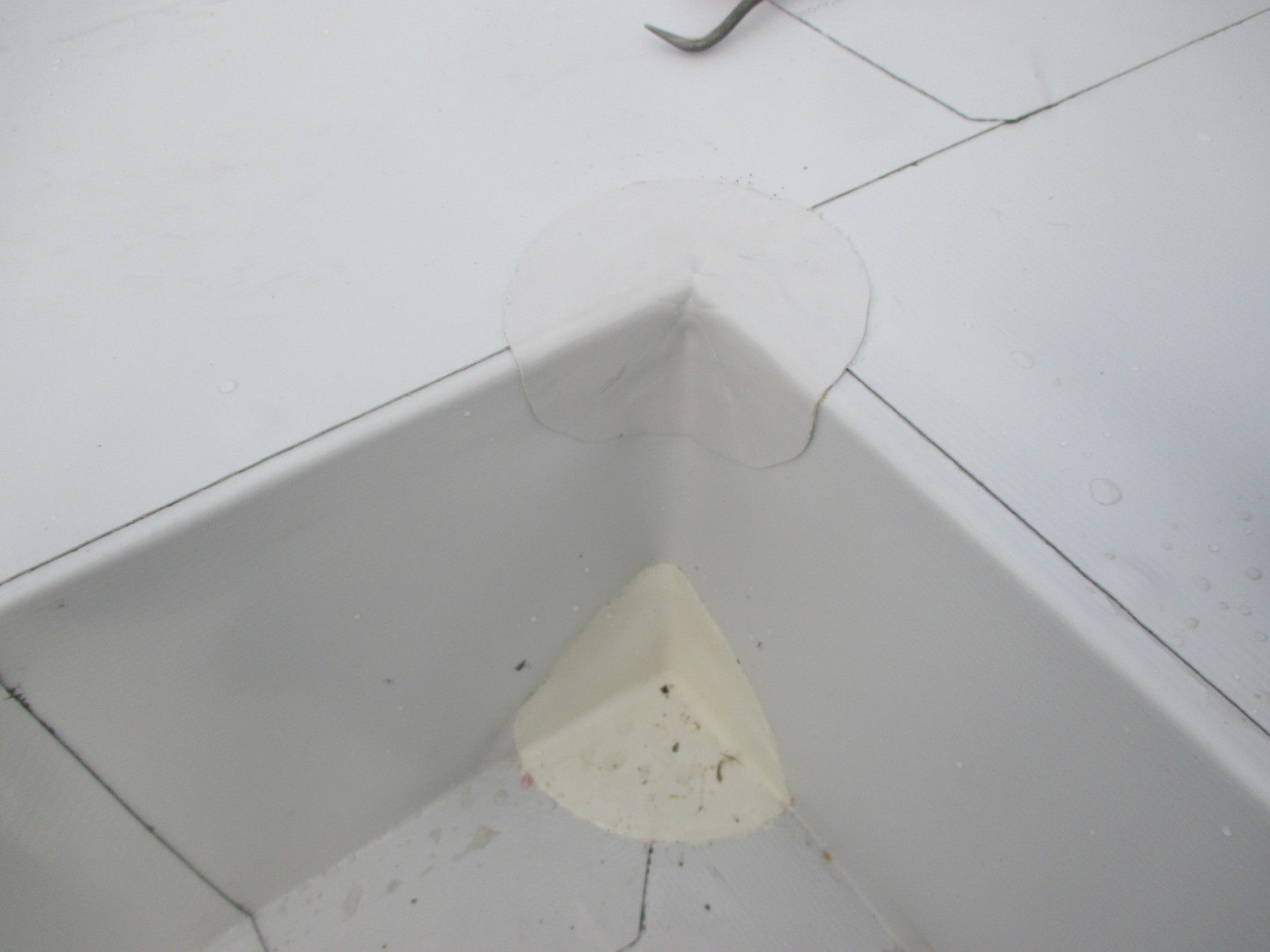

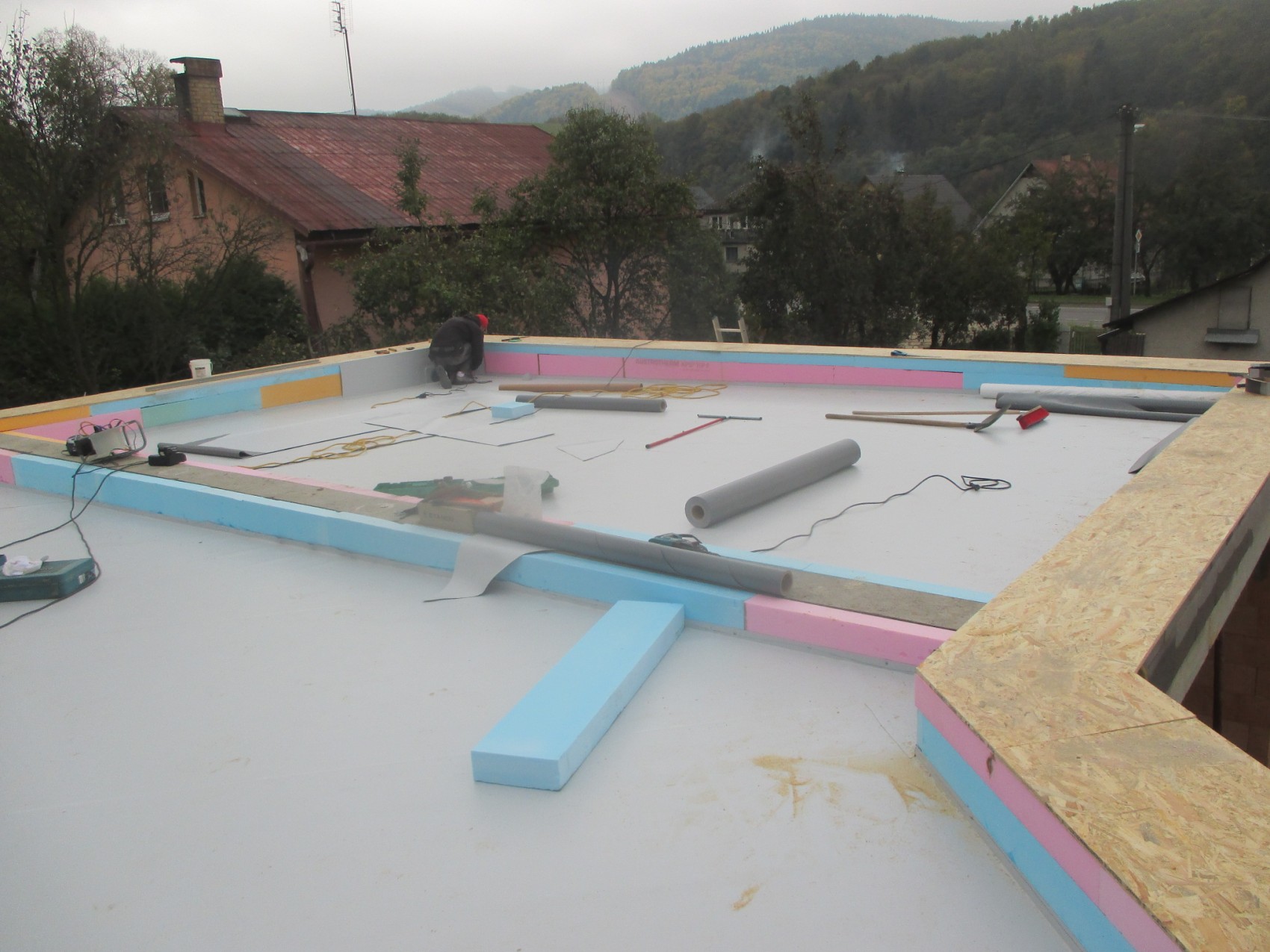

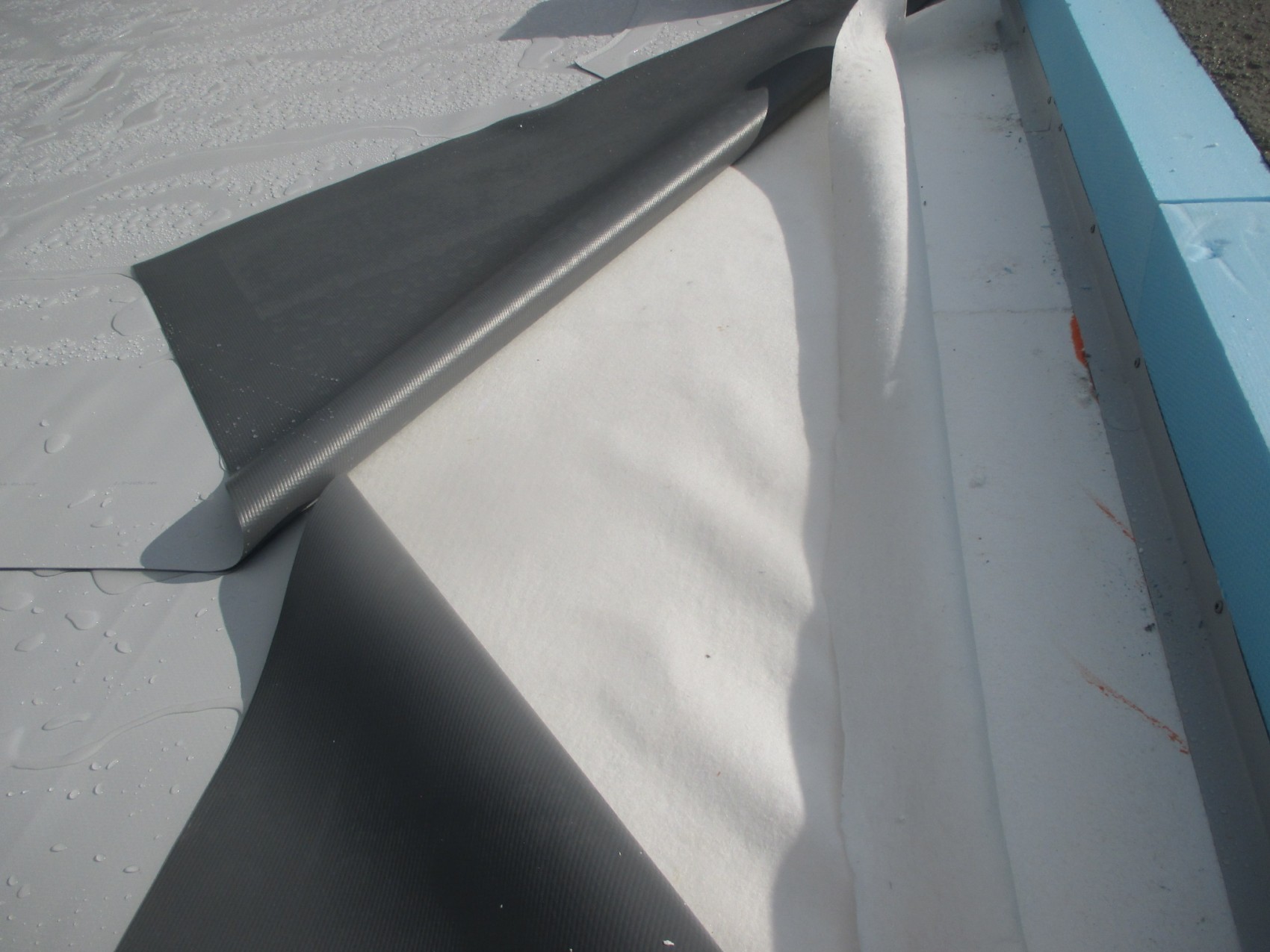

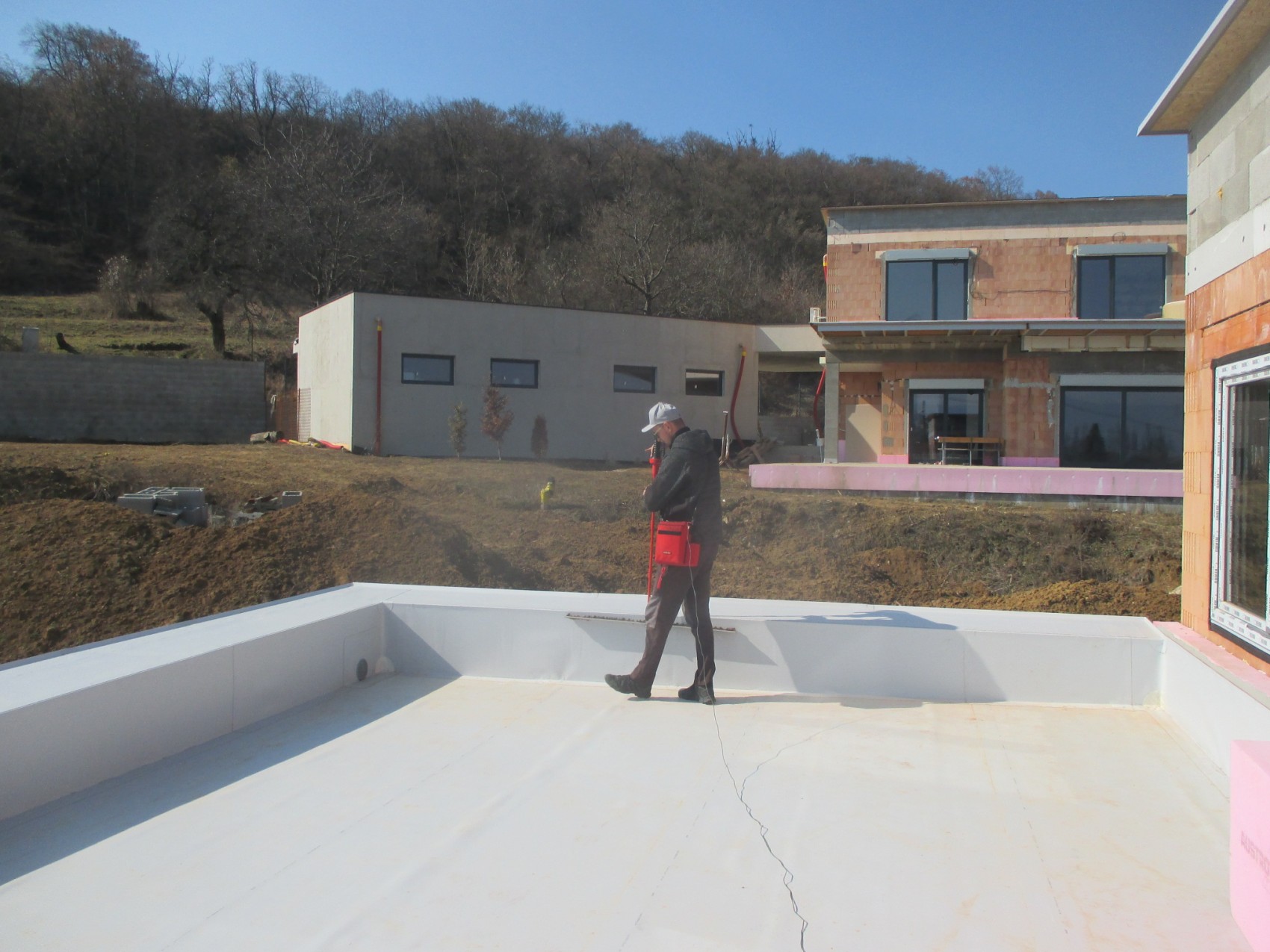

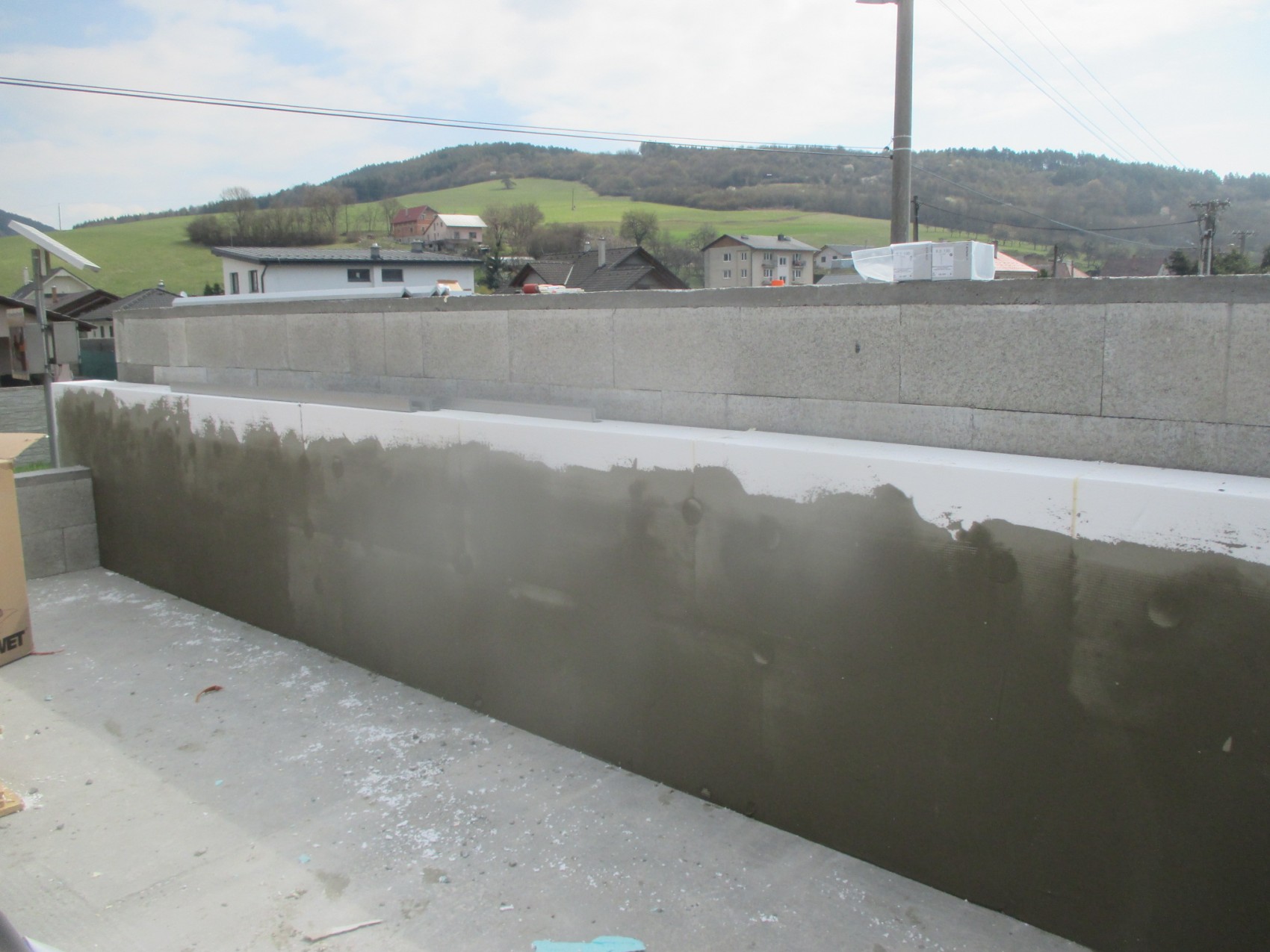

• Hydroizolácia mPVC 1,5 mm BAUDER, tepelná izolácia EPS 100S 2 vrstvy 2×13 cm, spádové kliny 1%, ATIKA = XPS 5 cm ( kraje a vrch ), OSB dosky 18 mm, krákorce spádové kliny 1% spád, geotextília, Bauder fólia, klampiarske prvky KJG farebný pozink, kotviace prvky, vlnovce, kužele, skrutky, tmely, hmoždiny, ostatný spojovací materiál, vtoky 110 PVC TWC

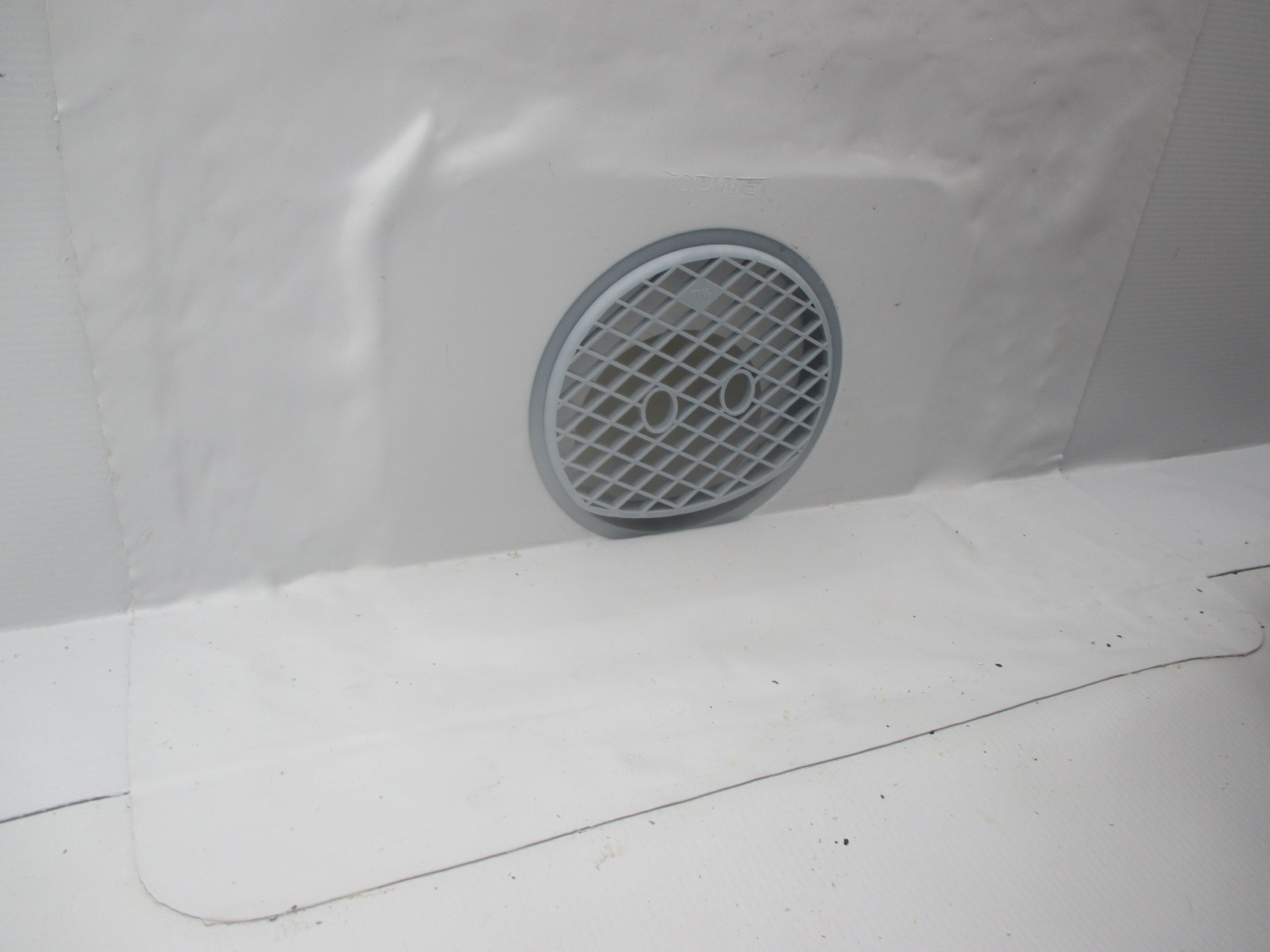

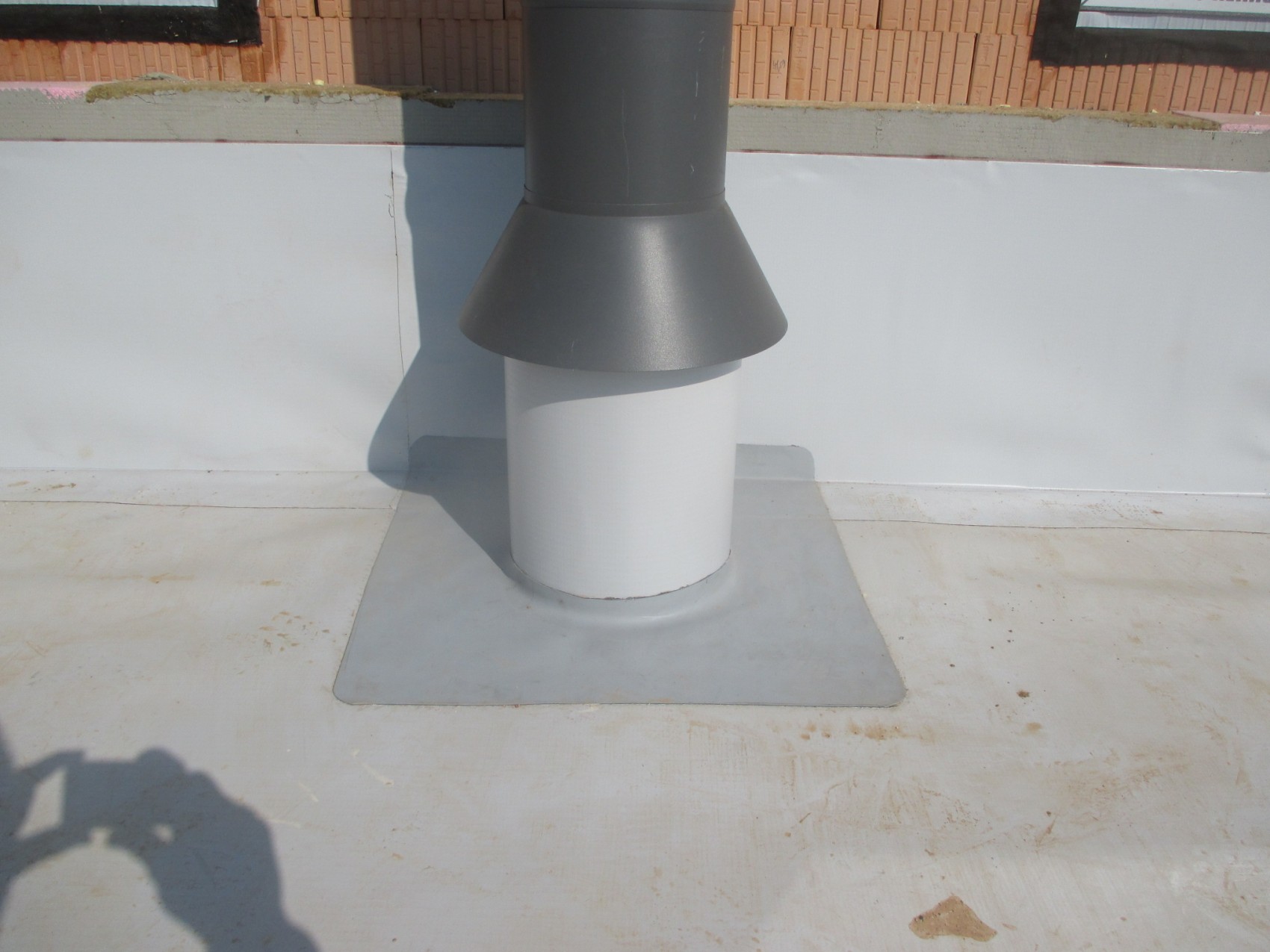

• Prechodky – 1 ks odvetranie kanalizácie, 2 ks na elektroinštalačnú kabeláž, 1 ks odvetranie digestora, 1 ks príprava na solárny systém

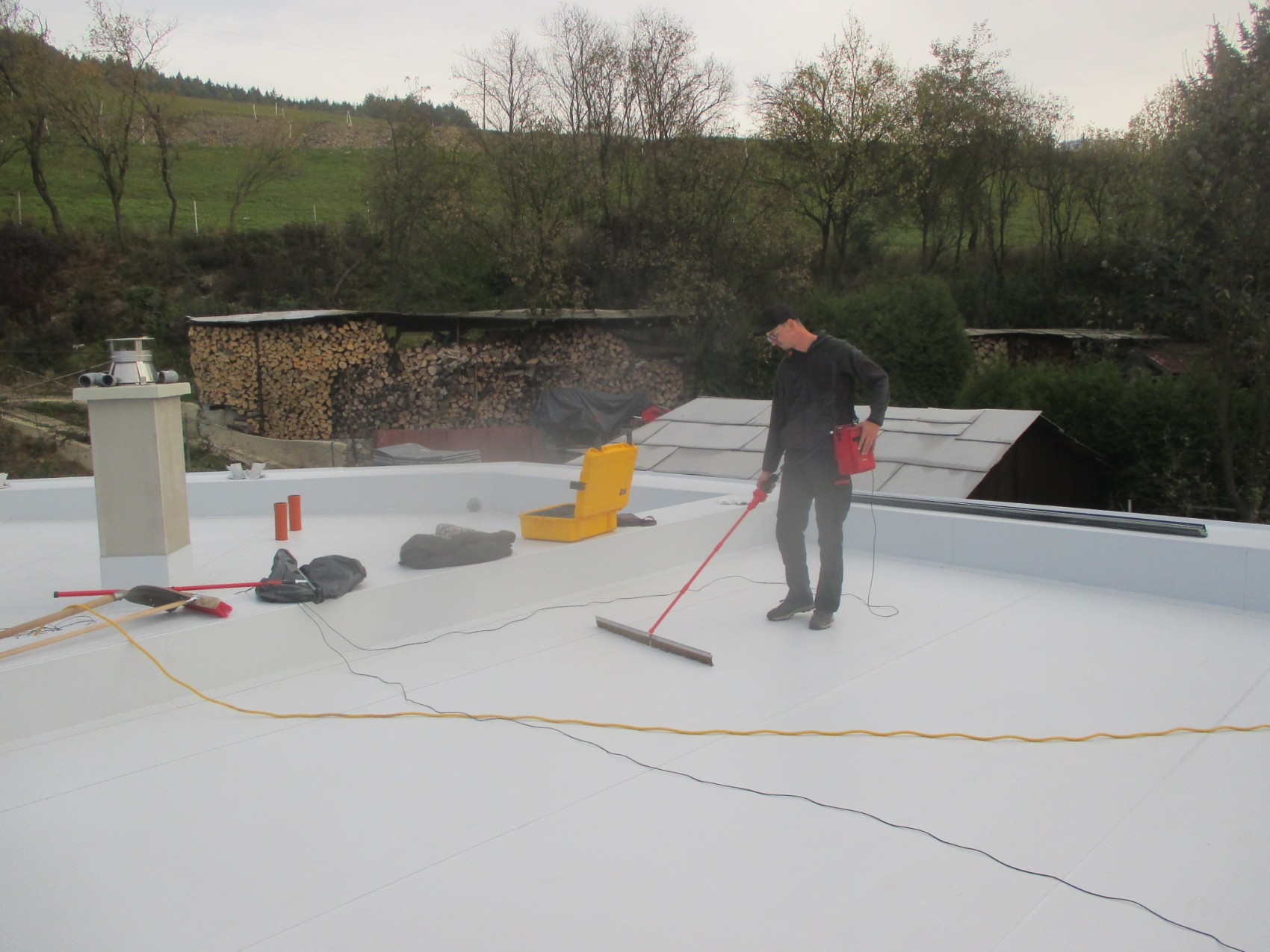

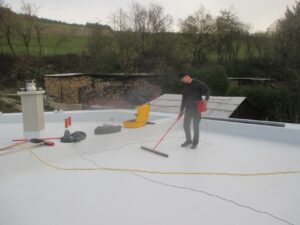

• Iskrová skúška vodotesnosti + CERTIFIKÁT
• Odkvapový systém ( napr. KJG farebný pozink ) – zvody, kotlíky na krakorce, 25 žľab a háky, pod odkvapový žľab, žľabový hák, žľabový kút, žľabový roh, žľabový kotlík, žľabové čelo, objímka zvodu s tŕňom, koleno, zvodová rúra
• Rezivo 1 – A – impregnácia reziva, strešné laty 40/50 impregnované
• Štrkový zásyp – dunajské kamenivo ( zaťaženie )
• Spádový presah tepelnej izolácie celkom plošne minimálne 28 – 42 cm
